Bewässerungsplanung - Profitipps benötigt

ixos

Neuling
Registriert
26. Juni 2024
Beiträge
19
Hallo zusammen,

erst einmal vielen Dank an die Betreiber und die aktive Community dieses Forums! Ich lese seit einer Weile mit und habe schon viel gelernt. Wirklich klasse.

Derzeit plane ich eine Bewässerungsanlage für meinen Garten. Hier ein paar Infos:
- 5000 l Zisterne vorhanden (s. Bild "Zis"), zusätzliche Einspeisung via Fallrohr der Dachentwässerung
- Überwiegend Rasenfläche
- 2 kleine Beete (lila Flächen) links: 3x1m und rechts 5x1m
- Pumpe: DAB Divertron 900

Folgende Problemstellungen / Fragen habe ich:

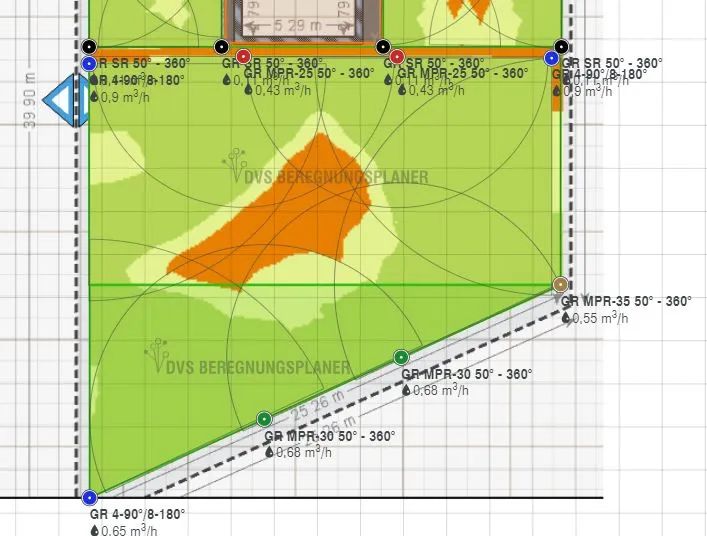

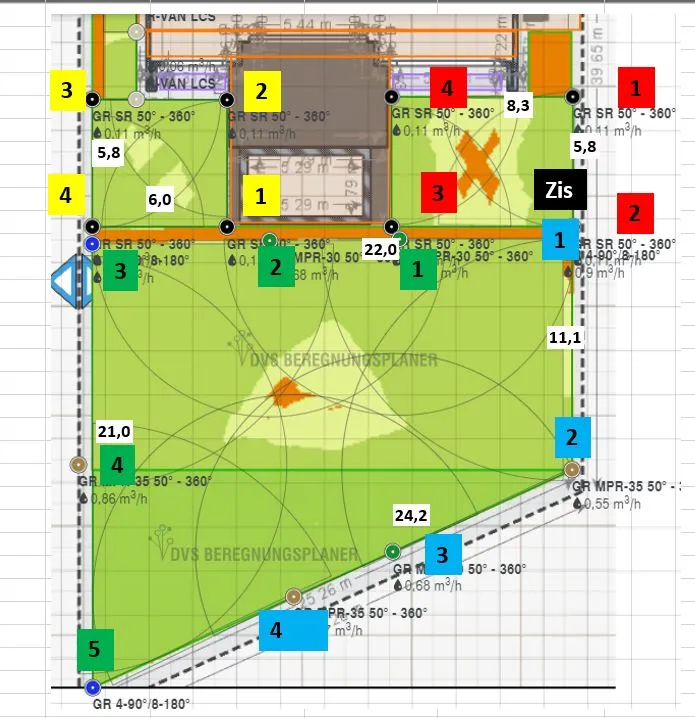

1. ich habe einen Plan im DVS gemacht. Taugt der was?
2. ich habe keine Ahnung wie ich die Beete am besten anbinde
3. ich habe ums Haus herum (2. Bild ohne Sprengernummerierung) eine 3m breite Gasse. Abzgl. Traukante und Hecke reduziert sich die Rasenfläche auf 2m Breite. Via DVS habe ich dort Streifenregner eingesetzt, die auf der Hausseite sitzen und vom Haus wegsprühen, da ich es umgekehrt nicht möchte, habe ich Probleme mit der "Zick-Zack" Ausführung der Sprenger. Würde das so funktionieren? Andere Ideen?
4. Ich habe keine Ahnung, was ich an Zubehör benötige. Ich habe also keine Stückliste. Kann mich dabei Jemand unterstützen?

Im Anhang noch weitere Infos zum aktuellen Stand der Planung, Screenshots vom DVS, Pumpenkennlinie, Düsenauslegung etc.

Ich habe mich viel an diesem Thread Hilfe bei Bewässerungsplanung benötigt - Hausgarten.net orientiert, der mir schon sehr weitergeholfen hat.

Vorab schon vielen Dank für die Unterstützung!

Viele Grüße




-


Anhänge

  • 2024_06_26_Übersichtstabelle.pdf
    434,3 KB · Aufrufe: 32
  • Faxe59

    Mitglied
    Registriert
    25. März 2020
    Beiträge
    999
    Servus Ixos
    Ich kann mal zum Drum Herum etwas sagen.
    Die Regnerpositionierung und Auswahl derer, übernimmt vielleicht SebDob.
    Nur so viel. Die Regner in der Planung überschneiden sich nicht alle.
    „Kopf zu Kopf „ Beregnung.
    Deine Pumpe bringt lt. Kennlinie ca. 1,7m3/h bei 35m=3,5 Bar.
    Das sollte für die Kreise ausreichen.
    Die Kreise mit den 0,8m3/h könnte man vielleicht auch zusammenlegen.
    Zur Zisterne:
    5m3 ist nicht die Welt.
    Du kommst ja bei einem Beregnungsdurchgang schon auf ca. 3,5-4m3.
    Also stellt sich die Frage der Nachspeisung. Regen fällt leider meist dann zu wenig, wenn der Rasen es bräuchte.
    Entweder du speist mit Brunnen oder Ortswasser nach.
    Bei zweiterem ist zu beachten, das du einen freien Einlauf brauchst.
    Sprich, Ortswasser darf in der Leitung nicht mit Brauchwasser in Berührung kommen.
    Zur Steuerung:
    Du kannst das mit 24 V Magnetventilen und einer Selbst gebauten Steuerung oder einer fertigen z.b. von Hunter oder Rainbird umsetzen.
    Ob du die Magnetventile in eine Box setzt und eingräbst, oder in einer Gartenhütte oder ähnlichem an die Wand montierst, kommt auf deine Gegebenheiten an.
    Die Steuerung braucht 230V . Die Ventile ein Verbindungskabel mit mehreren Litzen zu der Steuerung.
    LG Herbert


    Faxe59

    Mitglied
    Registriert
    25. März 2020
    Beiträge
    999
    Materialliste könnte in etwa so aussehen.
    PE-32 Rohr
    Klemmverbinder dazu. Winkel, T-Stücke und gerade Verbinder.
    Getrieberegner und oder Aufsteigergehäuse für Düsen (z.b. R-Van)
    SPX Rohr zur Verbindung vom PE-32 Rohr zu den Regnern.
    Schlauchtüllen mit 1/2“ und 3/4“ AG
    Anbohrschellen für PE-32 Rohr
    oder alternativ Klemmverbinder mit 3/4“IG
    Ventilbox
    Magnetventile/pro Kreis eines.
    Eventuell zusätzlich ein Masterventil.
    Verbindungsstücke für die Box in 1“
    Klemmverschraubungen für den Anschluss an die MV in Richtung Kreis.
    Scheibenfilter zum Durchspülen.
    Steuergerät.

  • SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Mach bitte kein pdf, nimm ein Bild als Datei.

    Die kleinen Flächen kannst du so lassen nach schneller überschau. Die große muss überarbeitet werden.

    Bitte Maße an die große Fläche…

  • ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Danke für die schnelle Rückmeldung. Bin gerade auf dem Sprung, schaue aber nachher nochmal rein.
    Hier aber vorab die Anhänge als Bilder.

  • ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19

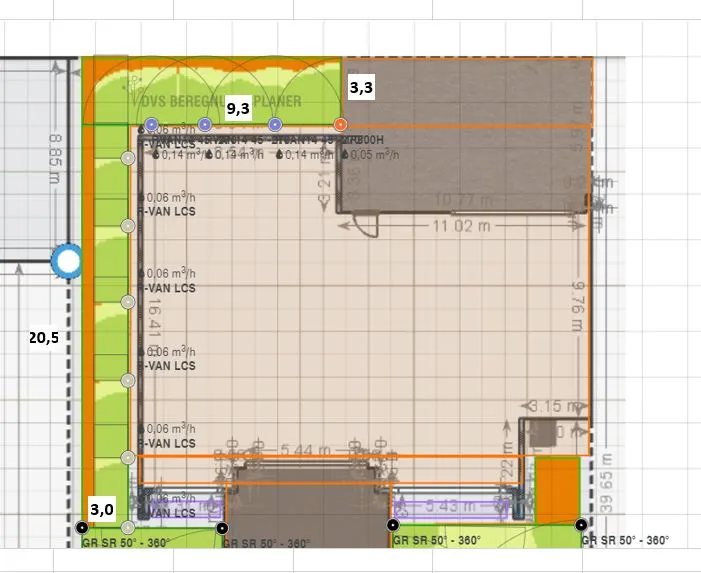

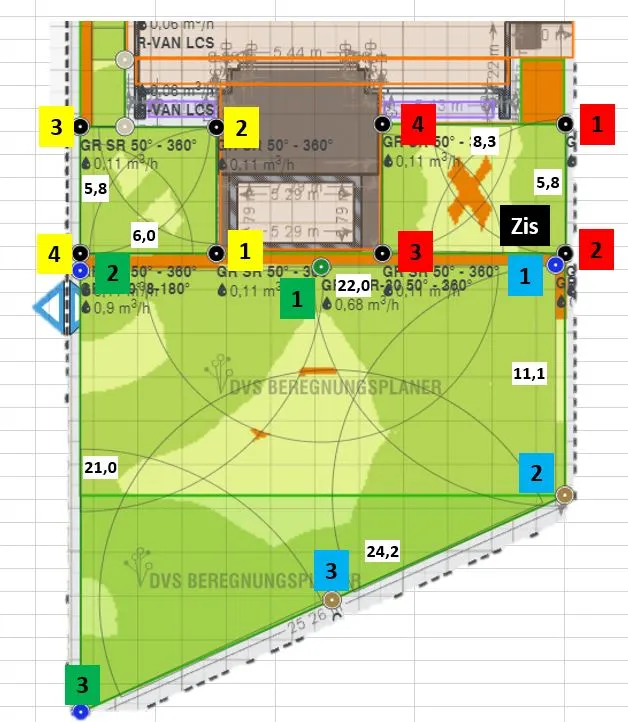

    Hier die aktualisierten Pläne mit Maßen (weiß hinterlegte Felder).
    Ich warte auf weitere Instruktionen @SebDob :)

    @Faxe59 : Hier noch die Antwort auf deine Frage:
    Die Nachfüllung erfolgt durch Frischwassereinspeisung via Fallrohr vom Dach.
    Du sprichst von 3,5 bar bzw. 35m. Warum beziehst du dich auf die 35m?

    Viele Grüße


    Anhänge

    • Düsentableau.JPG
      142,9 KB · Aufrufe: 45
    • Nordfläche.JPG
      64,7 KB · Aufrufe: 19
    • Südfläche.JPG
      82,4 KB · Aufrufe: 21

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680


    Mach mal auf den geraden regner wie markiert. Entsprechend ausgemittet. Regner immer so, dass sie nicht über den Rand regnen…

    Die Ecken lässt du so…

    Die kleinen Flächen bleiben auch so.


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19

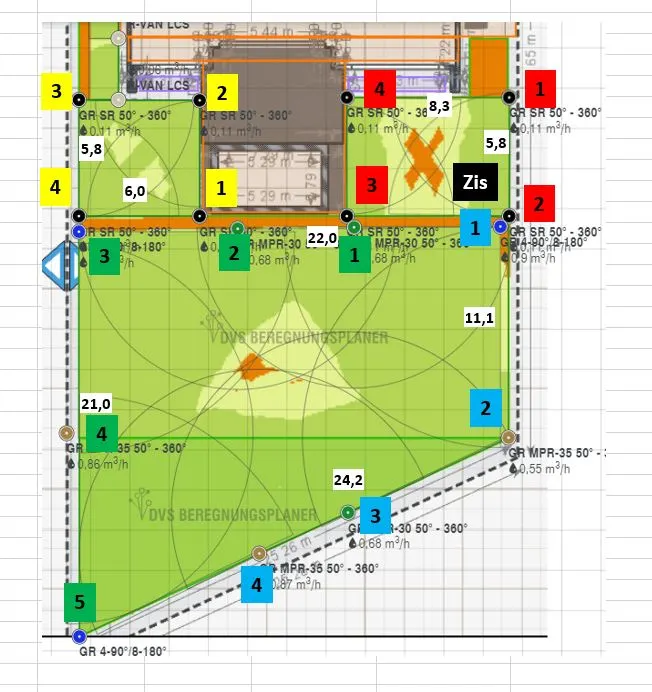

    @SebDob : Ist erledigt. Die Regner im Norden haben eine Wurfweite von 7m. Im Süden von 8,1m.
    Es gibt jetzt eine Zone in der Mitte, die in keinem Radius liegen. Erscheint mir nicht sinnvoll. Was sind deine Gedanken?


    Anhänge

    • Südfläche + 4 Regner.JPG
      Südfläche + 4 Regner.JPG
      68,4 KB · Aufrufe: 19

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Links hast du einen vergessen.

    Spiel mal etwas mit der Reichweite rum, bis die Mitte passt.

    Versuch mindestens 8m Reichweite zu planen. Geht das?

  • ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Da hast du Recht. Ist auch ergänzt. Habe die ganz im Süden enger zusammenrücken müssen, damit die Wurfweite ausreichend weit ist, um die tote Mitte zu bewässern. Wurfweiten s. Tableau.


    Anhänge

    • Düsentableau 5 Regner Süden.JPG
      Düsentableau 5 Regner Süden.JPG
      116,5 KB · Aufrufe: 16
    • Südfläche + 5 Regner.JPG
      Südfläche + 5 Regner.JPG
      87,3 KB · Aufrufe: 16
  • Faxe59

    Mitglied
    Registriert
    25. März 2020
    Beiträge
    999
    35 m entspricht 3,5 bar.
    Das sollte man wissen wenn man ein Pumpendiagramm lesen will.
    Daher nur zur Info, falls nötig.


    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Jetzt machst du in deine Tabelle bitte noch deine nordfläche. Damit wir den Verbrauch haben.
    Es steht im Raum diese mit den anderen Flächen zu kombinieren. Wenn du sagst, ggf weniger Wasser, können wir zwischen einem eigenen Kreis und mp rotator wählen. Machen wir später.

    Gelb und rot werden r Vans, die großen Düsen. Kann dvs nicht, du trägst den Verbrauch selbst ein.

    Grün und blau trennen wir später. Nummern an die regner, das reicht. Getrennt wird zwischen 90 und 180 grad erstmal.

    Pumpe schauen wir gleich an…
    1,7qm bei 3,5 bar…
    Was hast du bei 2,5 bar?

    Zuletzt bearbeitet:

    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Hallo @SebDob;

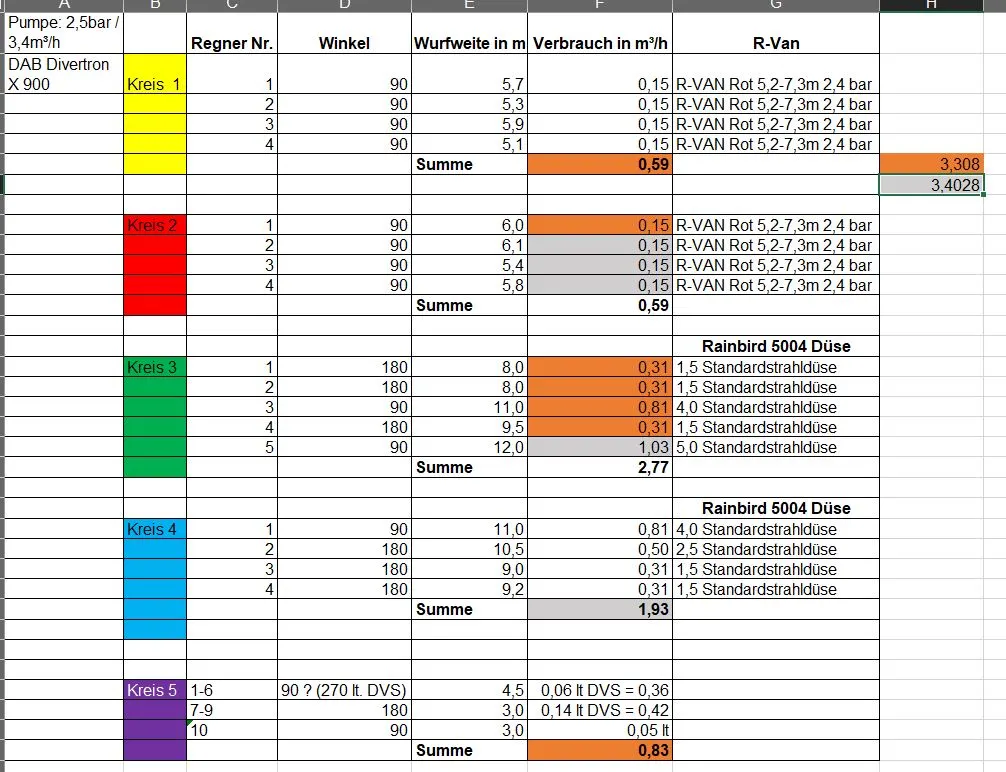

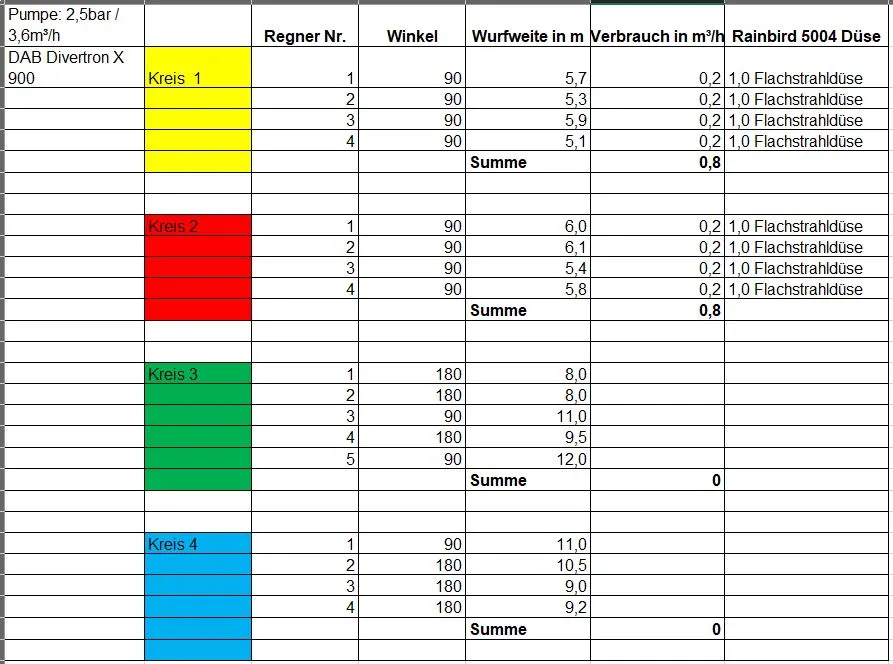

    hier die Aktualisierung! Hoffe alles korrekt umgesetzt zu haben. Düsenwerte habe ich immer bei 2,5 bar rausgesucht und eher etwas größer gewählt, um die Reserve zu haben. Also z.B. Wurfweite = 10m, eine Düse bringt 10.0 und die nächst größere 10,8, dann habe ich die nächst größere genommen.


    @Faxe59 : Das ist soweit klar. Ich fragte mich nur, warum du 35 und nicht 25, 10 oder jeden x-beliebigen anderen Wert genommen hast.

    Update: Ich habe mal das Maß mal ganz genau angelegt und komme auf 3.3 m³ bei 2,5 bar. Im Tableau habe ich mal aus meiner Sicht sinnvoll 2 Kreise kombiniert. Ich komme aber auf 3,4 und 3,3 benötigte bar. Leitungsverluste sind nicht inkludiert, also wäre 3 Kreise wohl sinnvoller, oder?


    Anhänge

    • Nordfläche.JPG
      72,6 KB · Aufrufe: 10
    • Südfläche.JPG
      98,3 KB · Aufrufe: 12
    • 2024_06_27_Düsen.JPG
      172,7 KB · Aufrufe: 13
    Zuletzt bearbeitet:

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    R Van sinnvoller Weise mit 3,1 bar.

    5004 kommt mit druckminderer 2,1 bar. Runden wir auch wenn immer auf…

    Du solltest keine „sinnvollen Kreise“ bilden. Weil du gerade den Kardinalsfehler bei Getrieberegner gemacht hast ✌️🫵

    Dein regner bringt pro Stunde 500liter aus. Jetzt hast Du 90 grad und 180grad in einem Kreis. Also ist auf 180grad die Fläche doppelt so groß. Bedeutet du hast du die Hälfte an Wasser drauf.

    Das löst man auf 2 Arten.
    1. man nimmt alle 180 und alle 90 grad in seperate kreise, oder
    2. man nimmt bei 180 grad die doppelte düsengrösse. Diese dann auf die Reichweite der kleinen Düse zu bekommen wird meist schwierig…

    Also trennen wir 90 und 180 grad regner…

    Zu deiner Fördermenge…
    35m sind 3,5 bar. Filter und Ventile haben Verluste. Auch etwas das pe32 Rohr.
    Was jetzt Faxe annimmt siehst du in der Tabelle. Meist 0,5-1bar.

    planen wir r van mit 3,1 bar, schaust du bei 3,5-4bar.

    Puffer ist immer gut. Nicht Zuviel, aber nicht zu wenig…


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    @SebDob :
    Ich beschreibe mal mein Handeln, so wie ich es verstanden habe.
    1. R-Van = Werte bei 3,8 bar abgelesen und in Tabelle eingetragen
    2. 5004er = Werte bei 2,5 bar abgelesen und passende Düse zur Wurfweite gesucht

    Thema Kardinalsfehler: Klingt einleuchtend. Geißel mich dann mit dem PE-Rohr :)

    Fragen:
    1. Nicht einleuchtend: Wozu der Druckminderer auf 2,1? Strahlbild sonst Müll?
    2. 5004er nur Standarddüsen nutzen und runterdrehen oder auch die Flachstrahl, wo die Wurfweite es empfiehlt?
    3. Kreis 5: Die Düsen sind der Planung entsprechend korrekt? Gerade bei Düse 1-6 bin ich unsicher, ob das korrekt ist.


    Anhänge

    • 2024_06_27_Düsen.JPG
      148,2 KB · Aufrufe: 16

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    In deiner Tabelle waren r van bei 2,4 bar…

    5004 flach und Standart kannst du nehmen. Nur keine 35er oder 25er Düsen…

    Je höher der Druck, umso mehr Spray. Wassernebel… meine laufen mit 2,1. Hatte meine pgj vorher auch mit 3 bar. Schöner Strahl, kaum Spray nachher…
    Mit 2,5 rechnen, eine Düse größer ist super! Der Kreis wird mit druckminderer betrieben. Änderst du eine Düse, würde sich sonst der Druck ändern, was sich auf alle regner im Kreis auswirkt…
    Das mehr an Rohr jetzt kostet nur einmal etwas, musst du verkraften 🫣


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Ok, dann passt also alles in der Tabelle?
    Was/wie mache ich die Tropfschläuche in den 2 Beetflächen?

    Nächste Schritt wären ja dann die Kreise, oder?


    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Mach doch jetzt erstmal die Tabelle neu??

    Sprich die Große Fläche in 90/180 grad regner aufgeteilt. 2,5 bar…

    Tropfschlauch…
    Welche Pflanzen, welche Länge??


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19

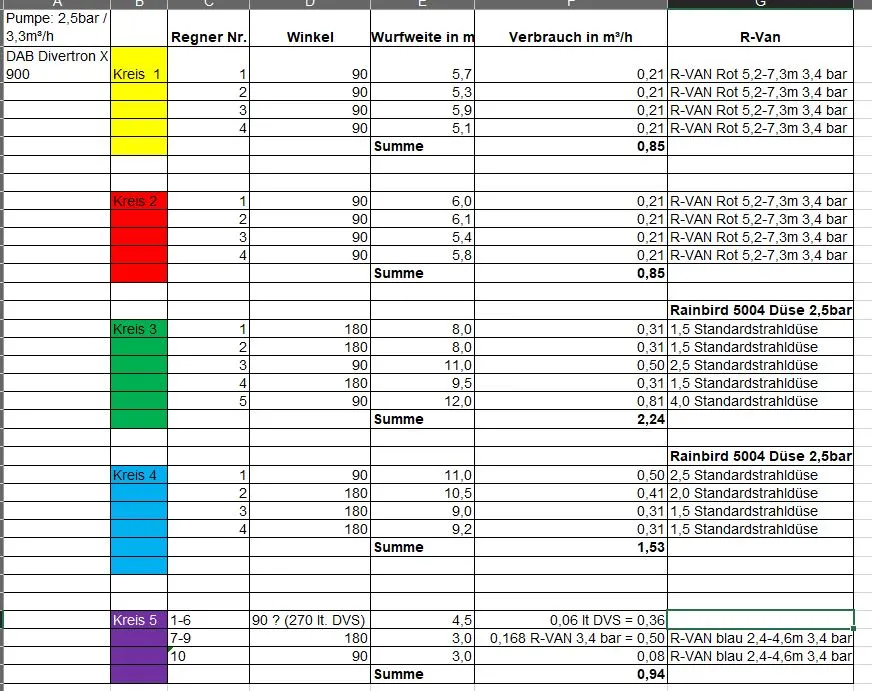

    Habe jetzt meine Südfläche in 90° und 180° aufgeteilt und die kleinen Quadrate der großen Fläche inkludiert.
    Ich vermute, ohne es zu wissen, dass funktioniert so nicht und du würdest die kleinen Quadrate mit den R-vans weiterhin separieren?

    Die Werte waren bereits angepasst. Habe ich da einen Fehler?

    Blau hinzugefügt sind die Tropfflächen. Dort sollen Pampasgräser und Lavendel wachsen. Es gibt dort wegen eines Vordaches keine natürliche Beregnung.


    Anhänge

    • 2024_06_27_Düsen_neu.JPG
      154,4 KB · Aufrufe: 14
    • Nordfläche.JPG
      39,7 KB · Aufrufe: 13
    • Südfläche.JPG
      82,3 KB · Aufrufe: 13

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    R van mit r van…

    Du speist die große Fläche mit 2,1 bar… wie bekommen die r van 3,1???

    Tropfschlauch??


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    @SebDob Spricht aus deiner Sicht was dagegen, die 90° Regner (Nr. 9, 10, und 11) hier auch auf R-Van umzustellen? Wurfweite reduziert auf 8,5m. Das Bewässerungsbild sähe dann so aus:




    Zum Tropfschlauch hatte ich Angaben in der Tabelle gemacht. Dachte das wäre übersichtlicher.
    Flächen sind:

    1x6m und 1x3,5m. Was dahingehend zu tun ist, weiß ich nicht. Da fehlt mir einfach das Wissen und ich kann nicht einschätzen, was man am besten macht.

    Wegen der Druckminderung: Dächte, man könne Druckminderer direkt vor die Düse setzen?

    Zuletzt bearbeitet:

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Ja es spricht was dagegen. Die regner haben unterschiedliche Bewässerungsraten. Das ist in der Tabelle die mm Niederschlag…


    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Lavendel und pampasgras braucht nicht viel. Deine Fläche ist zu klein für tropfschlauch. Wie willst du da wenigstens 1000l pro Stunde loswerden? Wir reden hier von 700l pro 100m schlauch. Oder selbstgebaut mit 8l pro Tropfer. 120 Tropfer mindestens…


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Danke für die Rückmeldung @SebDob.
    Also die Beete dann auf anderem Wege...

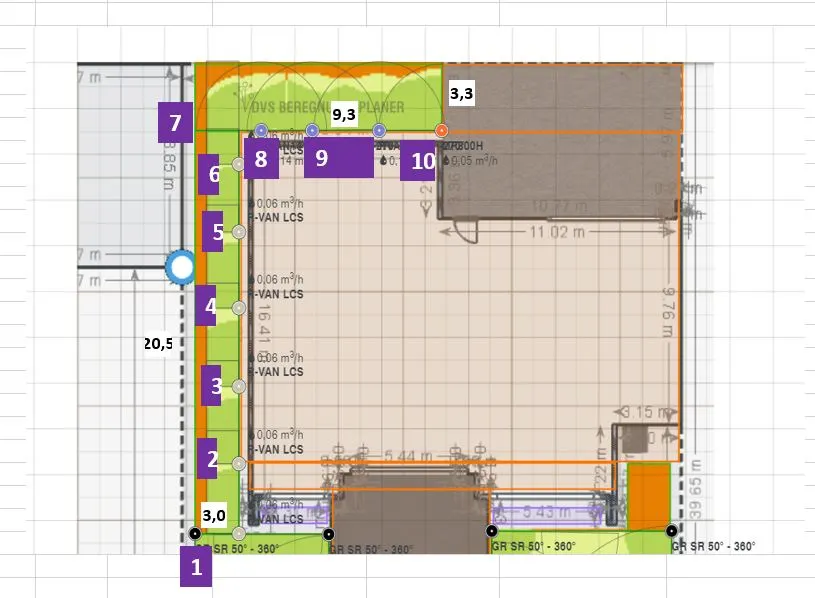

    Tabelle und Flächen sind angepasst. Düsen immer eine höher gewählt.
    Passt die Südfläche aus deiner Sicht so?
    Zur Nordfläche haben wir noch nicht viel Austausch gehabt. Ist das machbar so mit diesen Gassensprengern?

    Wie würdest du jetzt die Rohre legen und Kreise definieren?


    Anhänge

    • Südfläche.JPG
      85,4 KB · Aufrufe: 10
    • Nordfläche.JPG
      46,6 KB · Aufrufe: 11
    • 2024_06_27_Düsen_neu.JPG
      152,9 KB · Aufrufe: 11

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680

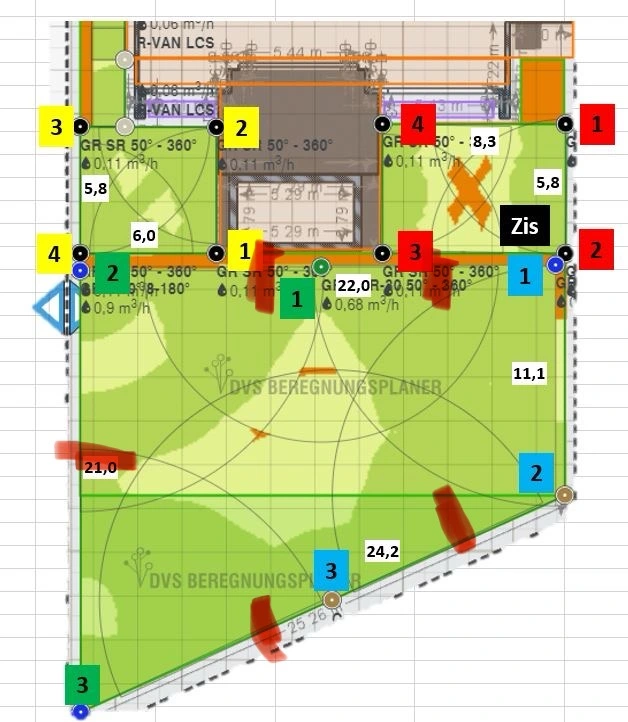

    Regner Setzung durch…

    Die Frage wäre ob du lila noch mit mehr regner auf mehr Volumen bringen willst. Oder halt mit druckminderer stärker einschränken…
    Der andere Kreis hat ja auch 1,7cbm.

    Rohre legen nach Logik. Einen geschlossenen Kreis musst du nicht haben. Bei 6 regnern wäre allerdings Speisung mit t Stück und 3/3 aufgeteilt sinnvoller als 1/5… 2cbm sind schon ne Menge…

    90grad fittinge sind zu vermeiden, mit pe32 geht auch 1m Radius.


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    @SebDob

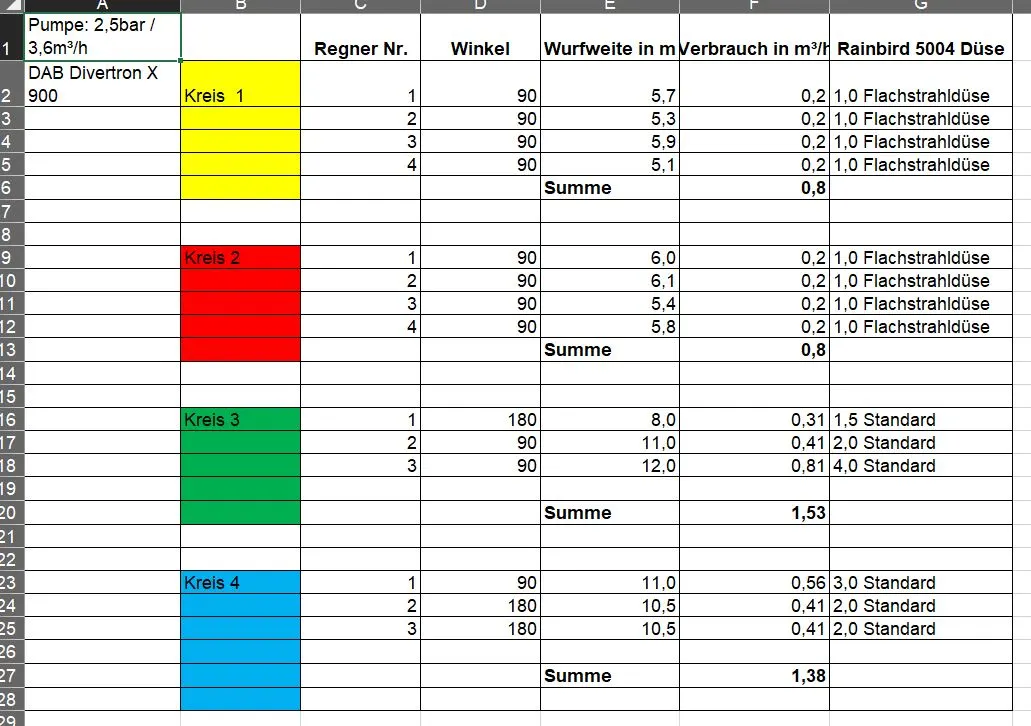

    Mein maximaler Wert in Sachen Volumen wäre doch etwa 2,8m³/h oder? (3,3 Fördervolumen Pumpe abzgl. Kleiner Verlust)
    Also wäre doch gelb und lila auch kombinierbar, korrekt?
    Oder ist die Anzahl der Sprenger in Reihe dann zu hoch?

    Zur lila Fläche nochmal:
    Ich habe bis eben nicht gewusst, dass es da andere Düsen gibt und mich auf den DVS verlassen. Der hat offenbar mit anderen Werten gerechnet. Bei 3,4 bar habe ich dort 1,89 l/min also 0,114m³. Habe ich in der Tabelle angepasst.
    Sorry dafür. Um mir ein paar Düsen zu sparen, käme da auch die darunterliegende Variante mit dem Strip Nozzle Side in Frage? Dann hätte ich deutlich weniger Sprenger auf dem Stück. Tabelle und Beregnung sieht dann wie im Anhang stehend aus.



    Anhänge

    • 2024_06_28_Düsen_neu.JPG
      188 KB · Aufrufe: 10
    • Nordfläche.JPG
      46,4 KB · Aufrufe: 12
    • Südfläche.JPG
      91,5 KB · Aufrufe: 10
    Zuletzt bearbeitet:

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Ja, wenn lila und gelb auch für dich zusammen laufen dürfen… optimal auf 3,1 bar brauchst du xxx bei der Pumpe. Gegenrechnung wäre zu schauen welchen Druck die Pumpe bei der Menge produziert. Wenn das auch ok ist, passt das… Ich rechne dir das nicht einzeln aus, das kannst Du selbst.

    Das sind seitenstreifen Düsen. Die hast Du doch auch schon verbaut.

    Wenn Du gelb und lila kombinierst, fange mit einem eckregner an und höre mit einem auf…

    Du brauchst also jetzt 2 werte deiner Pumpe. Einmal für die r van und einmal für die 5004. da letztere weniger Druck brauchen steigt die Fördermenge…

    Mach mal einen roten Punkt wo die Pumpe sitzt, wo der Verteiler hin soll…


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    @SebDob:
    Ich versuche mein Bestes, bin aber wirklich Neuling und daher unsicher. Also bitte nicht auslachen oder zu sehr mit den Augen rollen, wenn ich dumme Fragen stelle. :(

    Ich habe jetzt die Düsen im Norden, also lila und gelb auf 3,1 bar "reduziert" und die Werte in der Tabelle aufgeschrieben. Bei jeder Wurfweite ist dennoch noch ein großer Puffer zur im Datenblatt angegebenen Wurfweite.

    Der Wasserbedarf für lila und gelb ist: 2,48m³/h = 41,3l/Min.
    Meine Pumpe bringt laut Datenblatt bei dem Wasserbedarf 3,1 bar

    Sind das Werte, mit denen wir jetzt abschließend arbeiten können?

    Die anderen 2 Flächen (grün und grau) sind einzeln anzusteuern. Hier meine Ableitung:

    Grün: Bedarf 2,07m³/h = 34,5l/min. Druck seitens Pumpe = 3,4 bar --> red. auf 2,1 bar = 67l/min = 4m³/h
    Grau: Bedarf 2,03m³/h = 33,8l/min Druck seitens Pumpe = 3,4 bar --> red. auf 2,1 bar = 67l/min = 4m³/h

    Meine Schlussfolgerung: Die Kombi aus Pumpe, Kreise und Anzahl Sprenger sollte funktionieren. Kannst du das bestätigen? Und ist das überhaupt richtig, was ich da rechne?

    Anhängend mein Entwurf zur Leitungsführung:
    Die Lila-Leitung wird mit einem T-Stück in Höhe der gelben 3 versehen. Von dort wird der gelbe sowie der lila Strang versorgt.
    Die anderen 2 Leitungen sind separat.
    Grün ließe sich mit wenig Aufwand zum Ring vollenden. Sinnvoll?


    Anhänge

    • Südfläche.JPG
      94,2 KB · Aufrufe: 15
    • Pumpendiagramm.JPG
      63 KB · Aufrufe: 14
    • Nordfläche.JPG
      99,8 KB · Aufrufe: 16
    • 2024_06_28_Düsen_neu.JPG
      209,3 KB · Aufrufe: 16
    Zuletzt bearbeitet:

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Grün 6 ist keine 180 grad. Der kommt in den 90 grad Kreis.

    Leistung etc muss ich auf dem pc anschauen…

    Das lila Wirrwarr ist unlogisch. Erster Abzweig re li mit t Stück, fertig.

    Deine Betriebspunkte der Pumpe sind immer Druck + Verlust. Also soll 3,5bar sind 35m+10=45m. Meist reichen auch 5m Verlust.

    R van laufen ab 2,5bar gut.

    Bei deinen 8 lila regner schummeln wir etwas, damit es billiger wird. Wir nehmen 2 regner mit t Stück am flexrohr. Nur zum merken…


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    @SebDob
    Ich dachte wir runden die Grad-Zahl immer auf?
    Wenn der in den 90* Kreis integriert wird, sind wir aber über 2.1 bar. Trotzdem?

    Wollte die R-Vans, so wie du schriebst, einigermaßen gleichmäßig verteilen vom T-Stück. So waren es genau 8/8.

    Versteh ich richtig? Ich soll 5,6,7,8 in den rechten Abzweig vom T-Stück an der Ventilbox packen und alle anderen in den linken?


    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    das sind aber deine Ecken, die 180 grad werden alle doppelt so lange laufen müssen. Den umsetzen wäre wahrscheinlich Zuviel.

    Wo über 2,1 bar?

    Das verteilen der t Stücke würde ich flächenweise machen.


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Vergiss das mit „über 2.1 bar“. War Quatsch von mir.

    Also mehrere T-Stücke in einem Kreis sind kein Problem, lese ich aus deiner Nachricht. Dann separiere ich von Hauptstrang die 2 gelben Flächen und lass die Leitung dann in die lila Fläche weiterlaufen.


    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    T Stücke vermeiden, Winkel vermeiden… wenn es nicht anders geht, dann muss es so…


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Hallo @SebDob :

    Ich habe folgende Aktualisierung vorgenommen:

    1. Lila bleibt jetzt eine Stichleitung mit 8 Regner.
    2. Gelb und Lila sind jetzt getrennte Zonen
    3. Verrohrung optimiert --> Es bietet sich mit wenig Aufwand an, die 2 gelben Vierecke, sowie grün und grau als Ring zu verlegen. Die dazu nötigen T-Stücke habe ich eingezeichnet. Aus deiner Sicht ok?

    Der Wasserbedarf:
    1. Lila: 0,93m³/h = 15,83 l/Min --> Pumpe bei der Wassermenge 3,90 bar
    2. Gelb: 1,53m³/h = 25,44 l/Min --> Pumpe bei der Wassermenge 3,75 bar
    3. Grün: 1,57m³/h = 26,17 l/Min --> red. auf 2.1 bar
    4. Grau: 2,53m³/h = 42,17 l/Min --> red. auf 2.1 bar

    Ich komme jetzt nicht weiter, weil ich einfach zu wenig Ahnung habe. Folgende Frage habe ich:
    1. Wir müssen jetzt einen Betriebsdruck festlegen, der alle Anforderungen erfüllt. Wie hoch ist der?
    2. Passt das mit der Pumpe überein?
    3. Ist die Verrohrung ok?

    Eine Hilfestellung wäre sehr nett.

    VG


    Anhänge

    • Fläche gesamt.JPG
      Fläche gesamt.JPG
      89,2 KB · Aufrufe: 12
    • 2024_06_29_Düsen_neu.JPG
      189,9 KB · Aufrufe: 15
    • Pumpendiagramm.JPG
      60 KB · Aufrufe: 13

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Wenn deine Pumpe das so bringt..,

    Ich würde die r van Kreise nur nach oben absichern: Druckreguliereinheit Druckminderer, 17,20 €

    Der DM vor den Ventilen… dann reicht einer.

    Bei deiner Menge Wasser bin ich mir mit dem dm bei den 5004 nicht sicher. Ob besser 2,8 oder 2,1…

    Druckminderer hast du also 2…


    Petbe

    Mitglied
    Registriert
    25. März 2023
    Beiträge
    89
    Du hast für jeden Kreis den Verbrauch und den benötigten Enddruck ermittelt und gehst mit diesen Werten in die Kennlinie. Das hilft Dir aber nicht weiter.

    Die Pumpe liefert einen bestimmten Druck. Auf dem Weg zu den Verbrauchern geht Druck verloren. Jeh schneller das Wasser fließt und jeh dünner die Rohre sind umso mehr.

    Du musst ermitteln, wie hoch der Druck der Pumpe sein muss, damit am Ende genügend ankommt und ob die Pumpe dazu in der Lage ist.

    Du brauchst die Leitungslängen und deren Innendurchmesser von der Pumpe bis zum Verbraucher und welche Mengen jeweils durch fließen.

    Die Werte

    Länge
    Innendurchmesser
    Volumen zB 1.200 l/h

    gibst Du in den Druckverlustrechner ein (dem dortigen Wert für Rauhigkei gibst Du Null)

    Druckverlust-Berechnung Online

    Dann kommt als Ergebnis zB 1,2bar raus.

    Deine Pumpe steht in einer Zisterne und liefert max4,5bar. Davon ziehst Du die 1,2bar ab und weißt jetzt, dass 3,5bar am Verbraucher anstehen werden.

    Jetzt prüfst Du auf der Kennlinie, wo dieser Betriebspunkt liegt, bzw ob die Pumpe mit 3,5bar auch mindestens die 1.200 l/h liefern kann.

    Hier eine Seite, die das ausführlicher beschreibt. Ich glaube, dort sind auch Erfahrungswerte für Druckverluste durch Armaturen usw angegeben die ich oben ausgelassen habe. Einiges davon kann mach auch im Onlinerechner eingeben

    https://www.bewaesserung-selbst-bauen.de/pumpenberatung-welche-leistung-benoetigt-meine-pumpe.html

    Grüße
    Peter


    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Wir brauchen deinen Blog nicht. Das geht komplett ohne dich.


    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Hallo @SebDob :

    Ich habe folgende Aktualisierung vorgenommen:

    1. Lila bleibt jetzt eine Stichleitung mit 8 Regner.
    2. Gelb und Lila sind jetzt getrennte Zonen
    3. Verrohrung optimiert --> Es bietet sich mit wenig Aufwand an, die 2 gelben Vierecke, sowie grün und grau als Ring zu verlegen. Die dazu nötigen T-Stücke habe ich eingezeichnet. Aus deiner Sicht ok?

    Der Wasserbedarf:
    1. Lila: 0,93m³/h = 15,83 l/Min --> Pumpe bei der Wassermenge 3,90 bar
    2. Gelb: 1,53m³/h = 25,44 l/Min --> Pumpe bei der Wassermenge 3,75 bar
    3. Grün: 1,57m³/h = 26,17 l/Min --> red. auf 2.1 bar
    4. Grau: 2,53m³/h = 42,17 l/Min --> red. auf 2.1 bar

    Ich komme jetzt nicht weiter, weil ich einfach zu wenig Ahnung habe. Folgende Frage habe ich:
    1. Wir müssen jetzt einen Betriebsdruck festlegen, der alle Anforderungen erfüllt. Wie hoch ist der?
    2. Passt das mit der Pumpe überein?
    3. Ist die Verrohrung ok?

    Eine Hilfestellung wäre sehr nett.

    VG

    Angenommen, dein Rohr hat eine Länge von 60m bei max 2,5m³ kommen im Rohr schon 0,4bar verlust zustande. Ich würde also 1 bar gesamt ansetzen.
    Macht also 30m der Pumpe. Hast du laut deinem Diagramm 2700l ca. Bzw umgekehrt 32m für 2500L.
    Für dich spielt dazu, dass du natürlich nicht das komplette Volumen über 60m jagst.
    Ich denke damit sind wir im grünen Bereich. Den Regner 94 berechnest du bitte mal auf den richtigen Wert, 120 Grad? Dann haben wir ein besseren Wert.

    GRÜN mit 1,6m³ könntest du später im praktischen Teil mit größeren Düsen versehen und probieren in wie weit du die Reichweite in den Griff bekommst, ohne dass der Strahl zu weit geht. Ziel wäre die doppelte Düsengröße, was den doppelten Verbrauch mit sich bringt (haben wir aber nicht, daher in der Praxis testen). Dann wird der Druck einsacken, was es dir ggf leichter macht bei deiner Reichweite zu bleiben. Doppelte Düsengröße deutet dann wieder gleiche Zeit wie GRAU.

    LILA+GELB 2,5 Kubikmeter
    Siehe oben: das wären nur 1800 Liter die zur Verfügung stehen.
    Bedeutet GELB wird ein eigener Kreis;
    LILA würde ich mit zusätzlichen Regnern im Volumen erhöhen.
    Welche Breite brauchst du bei Regner 1-4? Vllt auch die kleinen R vans?

    Bei GELB landen wir bei 38m, was mit 1 bar Verlust also 2,8bar entsprechen würde. Das sollte für deine Reichweite aber ausreichen???

    LILA also aufblasen auf das gleiche Volumen, dann brauchst du KEINEN Druckminderer für die R Vankreise.

    Ein Manometer im Verteiler oder Kurz davor solltest du auch einplanen. Meins ist bestandteil des mechanischen Druckschalters, zum Verteiler habe ich aber auch nur 2m maximal.

    Was hast du noch für Fragen?


    Petbe

    Mitglied
    Registriert
    25. März 2023
    Beiträge
    89

    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Moin @SebDob
    ich habe die Rohrlängen in der Tabelle ergänzt. Dabei ist aber zu berücksichtige, dass außer Lila alles geschlossene Ringe sind!

    Zu den Flächen:
    Lila (Leitungslänge: 49m): Die zu bewässernde Breite ist nur 1,5m. Anzahl auf 7 erhöht. Verbrauch von 0,95 auf 1,28 gestiegen. Mehr Regner erscheint mir unsinnig viel. Reicht das an Volumenerhöhung? Ansonsten muss ich einen gelben Sprenger da einbinden.
    --> ABER: Wär es nicht günstiger, den Kreis mit einem Druckminderer, statt X-Verbrauchern zu versorgen?

    Gelb (Leitungslänge 64m (Ring)):
    Wurfweiten sind ja überschaubar. Denke das sollte hinkommen.

    Grün (Leitungslänge 89m (Ring).
    Doppelte Größe leuchtet ein. Dann aber den Druckminderer auf 2,8 bar, statt 2,1, oder?

    Grau (Leitungslänge 89m Ring).

    Weiteres:
    1. Soll ich den Ring legen, oder unnötig?
    2. Passt das Setup jetzt, um eine richtige Funktion zu gewährleisten?
    3. Oder wäre eine andere Pumpe empfehlenswert?


    Anhänge

    • Pumpendiagramm.JPG
      60 KB · Aufrufe: 8
    • 2024_06_29_Düsen_neu.JPG
      217,5 KB · Aufrufe: 9
    • Fläche gesamt.JPG
      Fläche gesamt.JPG
      75,2 KB · Aufrufe: 11

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    ABER: Wär es nicht günstiger, den Kreis mit einem Druckminderer, statt X-Verbrauchern zu versorgen?

    Dein 500ps AMG fährt Vollgas in der Fußgängerzone und du steuerst die Geschwindigkeit über die Handbremse…
    Mehr Verbrauch heißt du machst einen schweren Wohnwagen hintenran. Du nutzt also die Leistung bevor du sie einbremst.

    Nein, nicht 2,8bar… der druckminderer macht bei unterschiedlichen Volumen immer den gleichen Druck. Deine 3 gleichen Kreise könnten mit der perfekten Pumpe ohne laufen. Aber, änderst du einen regner, wirkt sich das auf alle anderen aus. Das wollen wir aber nicht.

    94 grau hast du einen Fehler. Diese Düse hat immer den gleichen Verbrauch, egal welcher Winkel. Das bisschen mehr Winkel würde ich keine andere verwenden. Ansonsten könnte man gegenrechnen ob eine düsengrösse mehr dort reinkommen könnte. Also Rechnung Getrieberegner Winkelunabhängig der Verbrauch.

    Zwischen 94/93 muss kein Rohr.
    Der 180 Ring kannst du als Ring machen. Spart nicht viel.

    Gelb kein Ring,
    Lila auch nur stichleitung.

    Zuletzt bearbeitet:

    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    2.8 bar, weil du oben geschrieben hast, dass du dir unsicher bist, ob 2,1 oder 2,8. Dachte, wenn wir drucktechnisch beim Grünen Kreis mit doppelter Düsengröße ein Reichweitenproblem kriegen könnten, dass die Regulierung auf 2,1 dann nicht förderlich sei.

    Rohrleitungen habe ich nochmal neu verlegt und ausgemessen. Verkürzt die Länge natürlich erheblich.

    94 habe ich in der Düse auf 3.0 erhöht, damit mehr Wasser auf der Fläche ankommt. Daher rührt der andere Wert. Hatte ich in der Düsenbeschreibung aber noch auf 2.5 stehen.

    93 könnte ich reduzieren da <90°, aber das wird vielleicht mit der Reichweite schon blöd. Muss ich dann in der Praxis ausprobieren.

    Passt jetzt alles?
    Kann ich die Stückliste aufbauen?

    VG und Dank!


    Anhänge

    • Fläche gesamt.JPG
      Fläche gesamt.JPG
      77 KB · Aufrufe: 7
    • 2024_06_29_Düsen_neu.JPG
      127,8 KB · Aufrufe: 8

    SebDob

    Foren-Urgestein
    Registriert
    20. Juni 2020
    Beiträge
    4.680
    Nein, da hast du was falsch verstanden. 2,8 bar lässt ja nicht mehr durch (volumen).

    Beispiel für Grün... Du hast jetzt Düse 1,5 mit 1Kubik. Gleich wie bei grau.... Du brauchst aber für grün die doppelte Zeit... Bzw 2 kubikmeter... Das kannst du mit der 3,0 schaffen... Macht die Pumpe das nicht mit, kannst du eine Düse dazwischen nehmen um die Laufzeit zu reduzieren...

    Rest passt! Denke daran, dass du bei den Druckminderern 3/4" und 1" Modelle hast. Das kannst du entweder im Verteiler wo wahrscheinlich alles 1" ist verbauen (1 für alle 3 großen Kreise), oder je einen ins Rohr jedes einzelnen Kreises.

    Für R van nimmst du dann bitte unregulierte billige 3€ gehäuse. Hunter oder Rain Bird ist vollkommen egal.

    PVC Welt
    wasserundgruen
    gartenelexier
    liqui pipe

    Das sind so die Shops mit günstigen Angeboten.

    Fittinge von unidelta.
    PE Rohr32 12,5 aufwärts.

    Regner anbindung 5004 mit 3/4"!! R van hat 1/2"!
    Das ganze mit Flex Rohr und entsprechenden Fittingen. Rohr gibts 30m Rollen...

    PE Rohr bitte anfasen... Dafür gibts für 7€ ein Handwerkzeug.

    Verteiler in Messing 1" bauen oder wenigstens irritec Plaste. Das sind die grünen:

    Manometer vor den Verteiler oder hinter der Pumpe einbauen.

    Denke an den Verteiler immer dran, dass du ggf auch mal was austauschen musst.

    Ventile habe ich von RPE Magnetventil, 13,61 €


    ixos

    Neuling
    Registriert
    26. Juni 2024
    Beiträge
    19
    Danke! Das hilft mir nochmal!
    Ich baue mal was zusammen und würde mich wieder melden.

  • Similar threads
    Thread starter Titel Forum Antworten Datum
    S Hilfe bei Bewässerungsplanung benötigt Bewässerung 247
    K Bewässerungsplanung für Neubau Bewässerung 65
    C Erste Schritte in der Bewässerungsplanung Bewässerung 30
    T Hilfe bei Bewässerungsplanung Bewässerung 9
    M Zwei Fragen zur Bewässerungsplanung mit Gardena-Komponenten Bewässerung 1
    R Hilfe bei Bewässerungsplanung und einige Fragen Bewässerung 3
    J Neueinzug in Haus mit Garten - Bewässerungsplanung und Fragen Bewässerung 26
    C Quercheck Bewässerungsplanung mit oberirdischem Frischwasserpuffer und Pumpe Bewässerung 15
    F Bitte um Unterstützung Hunter Bewässerungsplanung Bewässerung 26
    Y Unterstützung bei Bewässerungsplanung Bewässerung 23
    M Bewässerungsplanung 300m2 sehr viele Ecken Bewässerung 2
    F Ich starte meine Bewässerungsplanung Bewässerung 10
    K Allgemeine Fragen zur Bewässerungsplanung Bewässerung 3
    T Bewässerungsplanung Unterstützung Bewässerung 6
    S Gardena Bewässerungsplanung - Ein paar offene Fragen... Bewässerung 5
    K Bewässerungsplanung grundsätzliche Frage Bewässerung 3
    N Tipps zur Bewässerungsplanung Bewässerung 10
    P Bewässerungsplanung - Hunter ROTATOR MP 3000/ MP3500 Bewässerung 9
    J Bewässerungsplanung mit Hunter - Planungshilfe für Anfänger Bewässerung 75
    S Bewässerungsplanung Bewässerung 1
    B Bewässerungsplanung für Brunnen mit wenig Leistung Bewässerung 38
    M Bewässerungsplanung Garten Bewässerung 64
    L Hilfe bei Bewässerungsplanung Bewässerung 6
    T Mein Bewässerungsplanung Bewässerung 3
    M Bewässerungsplanung 45m^2 Rasen L Form Bewässerung 10

    Similar threads

    Oben Unten
