Hunter Magnetventile öffnen nicht

[Haiko83]

Hallo,

ich habe jetzt tagelang rumprobiert, aber bekomme meine Hunter Ventile nicht richtig zum laufen. Eigentlich wollte ich nur die Funktion testen und das Ganze dann einwintern, aber ich bekomme es einfach nicht hin.

Erstmal zum Aufbau:
Die Wasserversorgung erfolgt über unseren Hauswasserhahn.
Ich habe vorher ohne Probleme über den Gardena Wasserverteiler Automatic in Verbindung mit Gardena Master Control die Bewässerung gesteuert.
Da ich das ganze künftig smarter haben wollte, habe ich lediglich 4 Magnetventile von Hunter PGV 101-mmb 24VAC und den Hunter HC PRO 601 verbaut. Masse habe ich an COM, die Ventile an 1,2,3,4 angeschlossen. Soweit so gut.

Jedoch fließt weder Wasser, wenn das Signal vom HC Pro kommt, noch wenn ich das Ventil manuell durch drehen öffnen will. Beim Ansteuern ist ein Klick des Magneten zu hören. Ich habe diesen auch schon rausgeschraubt und dann sieht man das sich dieser „Stempel“ dann ein wenig bewegt. Auch in der Hydrawise App wird mir die Magnetspulenfunktion für jede der Magnetventile angezeigt ( 300mA ) wenn er angesteuert wird.

Ich weiß echt nicht mehr weiter. Ich habe auch schon mal Druckluft per Kompressor in das System gebracht und geschaut, ob man dann die Ventile öffnen kann, aber Fehlanzeige.

Ich hoffe Ihr habt noch eine Idee



[Faxe59]

Servus Haiko
Wenn bei manuellen Öffnen kein Wasser fließt kann man die Verdrahtung und die Steuerung mal ausschließen.
Bist du sicher das Wasser eingangsseitig an den Ventilen ansteht.

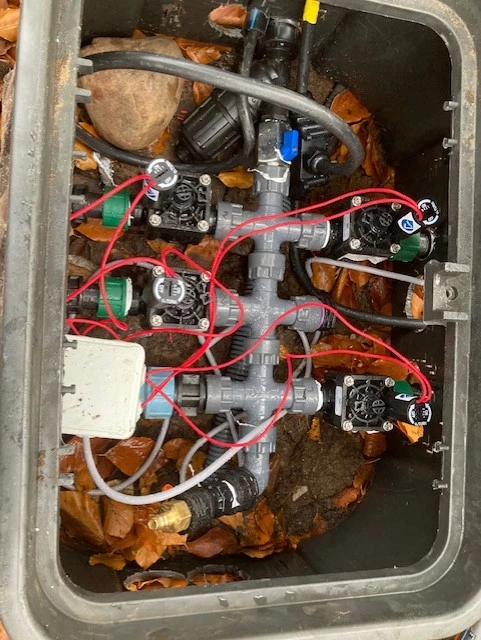

Auf dem Bild mal sicher nicht. Würde sonst beim Luftanschluß rauskommen.
Kann mir nicht vorstellen das alle Ventile defekt sind. Richtig eingebaut sind sie ja.
LG Herbert



[Faxe59]

p.s.
Der kleine Kugelhahn ( Blauer Griff) öffnet auch sicher?



[Faxe59]

Ist der Druck vielleicht so gering das keine Regner hochfahren und du glaubst die Ventile öffnen nicht.



[Haiko83]

p.s.
Der kleine Kugelhahn ( Blauer Griff) öffnet auch sicher?

Ja . An einer Verteilung dahinter ist auch eine Leitung zu einem weiteren Wasserhahn (ohne Magnet Ventil davor). Da kommt das Wasser ganz normal an.



[Haiko83]

Ist der Druck vielleicht so gering das keine Regner hochfahren und du glaubst die Ventile öffnen nicht.

. Es kommt definitiv kein Wasser durch die magnetventile durch . Habe das dahinter schon auseinander geschraubt.

Es funktionierte vorher ja auch alles tadellos, bevor ich die magnetventile eingebaut habe.



[Faxe59]

Es gibt da eine Durchfluss Schraube . Ist die offen? Gleich beim Wassereintritt auf der Oberseite des Ventils.



[Faxe59]

Servus Haiko
Wir hätten gerne gewusst ob es die Durchflusschraube war.
LG Herbert



[Haiko83]

Danke Euch schonmal für die Tips!
Ich habe jetzt mal -offensichtlich mit etwas zu viel schmackes - an der Durchflussschraube gedreht, so dass diese letztendlich abgebrochen und das Ventil somit kaputt (undicht) ist

Habt Ihr sonst noch Ideen. Irgendwas scheine ich ja grundsätzlich falsch zu machen ;(

Öffnet ein Hunter Magnetventil nur wenn Spannung anliiegt, oder sollte es auch spannungslos öffnen ,wenn ich es manuell per 1/4 Drehung öffne ?
Falls es auch ohne Spannung funktioniert, würde ich sonst mal eins direkt an meinen Hauswasserhahn klemmen und schauen was dann passiert.

Da es jetzt langsam friert, habe ich die Ventile mal ausgebaut und die Leitungen schonmal per Druckuft entleert.

Danke Euch!



[Faxe59]

Kann man auch Spannungslos manuell öffnen. Zum dicht schließen benötigt es Wasserdruck.
