Bewässerungs- und Pumpenplanung

[manuhu]

Hallo,



könnt ihr bitte meine Bewässerungs- und Pumpenplanung prüfen? Ich habe mich durch dieses Forum und einigen Internetseiten jetzt genauer damit beschäftigt. Ehrlich gesagt habe ich das Thema mit dem dynamischen und statischem Druck noch nicht so richtig verstanden. Daher resultiert meine Unsicherheit zur Planung. Ich kann daher nicht einschätzen, ob mein Plan aufgeht...



Was habe ich vor? Ich habe 2 Gartenabschnitte. Ich möchte mich in diesem Jahr zuerst um einen Gartenabschnitt kümmern und schon jetzt mit einer guten Pumpe vorsorgen.

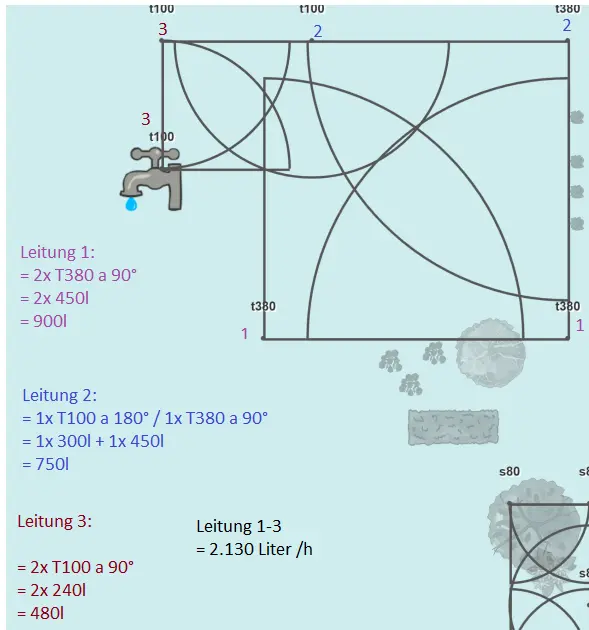

Hier ist mein Plan (mit Gardena Planer gemacht):

Ich habe ein Wasserbedarf von: 2.130 Litern. An einigen Stellen werde ich auf 2.800 Liter runden (Puffer).

Laut Gardena Planer soll ich 3 Pipelines legen.


Ich habe ca. 50m Strecke. Ich möchte diese mit 25mm PE Rohren und einigen Kurven-Anschlusstücken gehen.

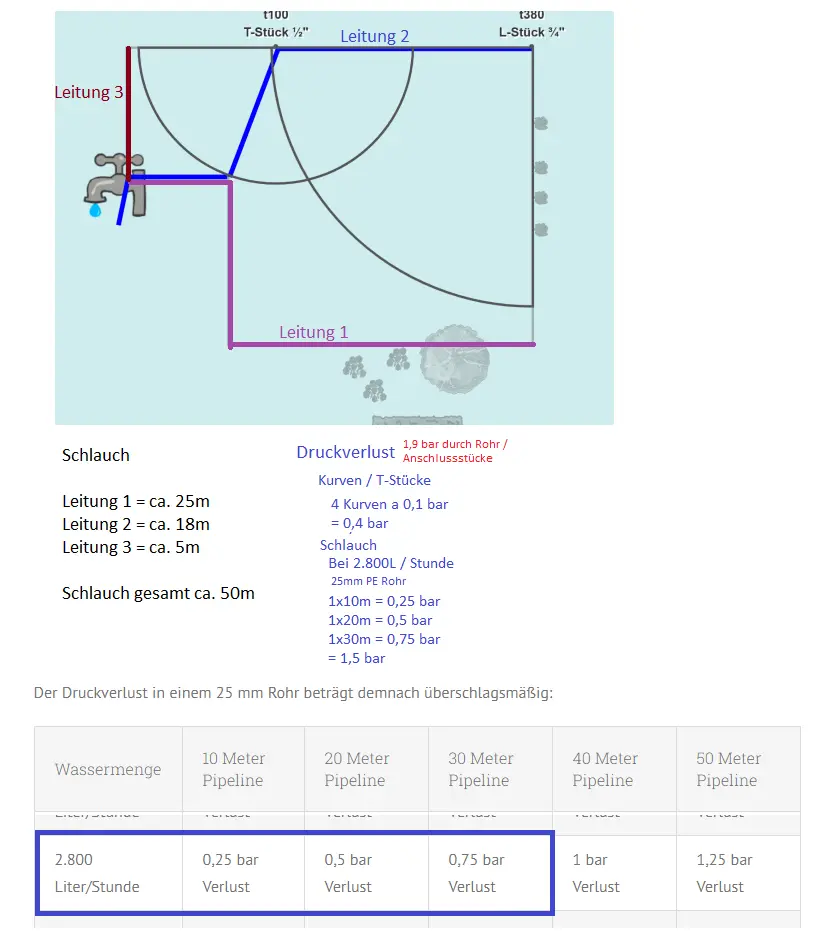

1. Kann ich so rechnen, wie unterhalb des Bildes angegeben?
   • Ich rechne mit 2.130 bzw. 2.800L *Puffer* Bedarf mal die Wege für 2 bzw. 3 Pipelines, die ich gleichzeitig bespeisen möchte.
   • Laut meinen Berechnungen habe ich 1,9 bar Verlust bei zeitgleicher Bespeisung aller Regner. - Ist das richtig?
2. Kann ich Leitung 2 und Leitung 3 eurer Meinung nach zusammen legen? (Hinweise zur Pumpe s.u.)

Okkayyy, nun zur Pumpe. Ich werde eine neue kaufen.

Folgend zur Pumpe und der Wasserquelle.

Ich habe einen Brunnen.

• Der Wasserspiegel beginnt bei 5m unter normal Null.
• Der Ansaugschlauch geht bis ca. 7 unter normal Null und ist ein 3/4 Zoll Spiralschlauch.
• Außerdem sind es vom Brunnen ebenerdig ca. 2m bis zur Pumpe, die in einer Garage steht.

Daher: Wasser wird aus 7m Tiefe gezogen.


Wie sieht jetzt meine ideale "Zapfstation" aus?

Kann ich hier noch mit einer Gartenpumpe arbeiten oder muss ich schon eine Tauchpumpe nehmen?
Welche Pumpe würdet ihr mir empfehlen?
Aktuell tendiere ich zu Gardena Hauswasserautomat 6000/6E LCD Inox


Motorleistung: 1300 W
Max. Fördermenge: 6000 l/h
Max. Druck: 5.5 bar
Max. Selbstansaughöhe: 8 m




Habe ich das mit dem Druck und so jetzt richtig verstanden?

Bei 7m Ansaughöhe benötigt die Pumpe ca. 0,7 Bar.
Durch die oben angegebenen Wege verliere ich 1,9 Bar.


Daher verliere ich 2,6 - 3 Bar für die Wege und hätte bei einer 5.5 Bar Pumpe noch 2.5 bar für die Regner? Hier fehlen mir jetzt die letzten "Meter" um selber einschätzen zu können, ob am Ende auch aus allen Regnern ordentlich Wasser kommt. Bisher sieht es für mich aus, dass mit der o.g. Pumpe mein Plan aufgehen könnte.




Heruntergebrochen sind meine Fragen:

1. Welche Pumpe? Passt die Pumpe zu meinem Plan?
2. Wie viele Pipelines? (3, 2 oder 1?)



[Winnetou78]

Muss man denn wirklich alle Schlauchlöngen berücksichtigen beim Druckverlust .
Die nicht benutzen sind in dem Moment ja geschlossen.
Ist es nicht immer nur die Schlauchlänge die gerade in Betrieb ist ?



[manuhu]

Prinzipiell würde ich ja sagen. Von der Idee her wollte ich erst einmal prüfen, was es bedeutet, wenn ich alle Pipelines zeitgleich bespeisen würde. Ich habe noch einen anderen Gartenabschnitt, der sich in 25-50M Entfernung Schlauchlänge bewegt. Den werde ich aber eher später angehen und rechne daher für die jetzigen Planungen großzügiger. (Der besagte Gartenabschnitt bewegt sich in 25-50m und braucht 3.000-4.000l Wasser)



[manuhu]

Huhu,

ich möchte mir die Artikel kaufen und warte dazu noch auf Einschätzung eurerseits bzw. ein "passt" (oder eben nicht ).

Es wäre schön, wenn mein Artikel mal jemand prüfen könnte und mir sagen kann, ob ich die Planung umsetzen kann und die Pumpe auch okay ist.

Vielen Dank!
