Hallo Caberra,

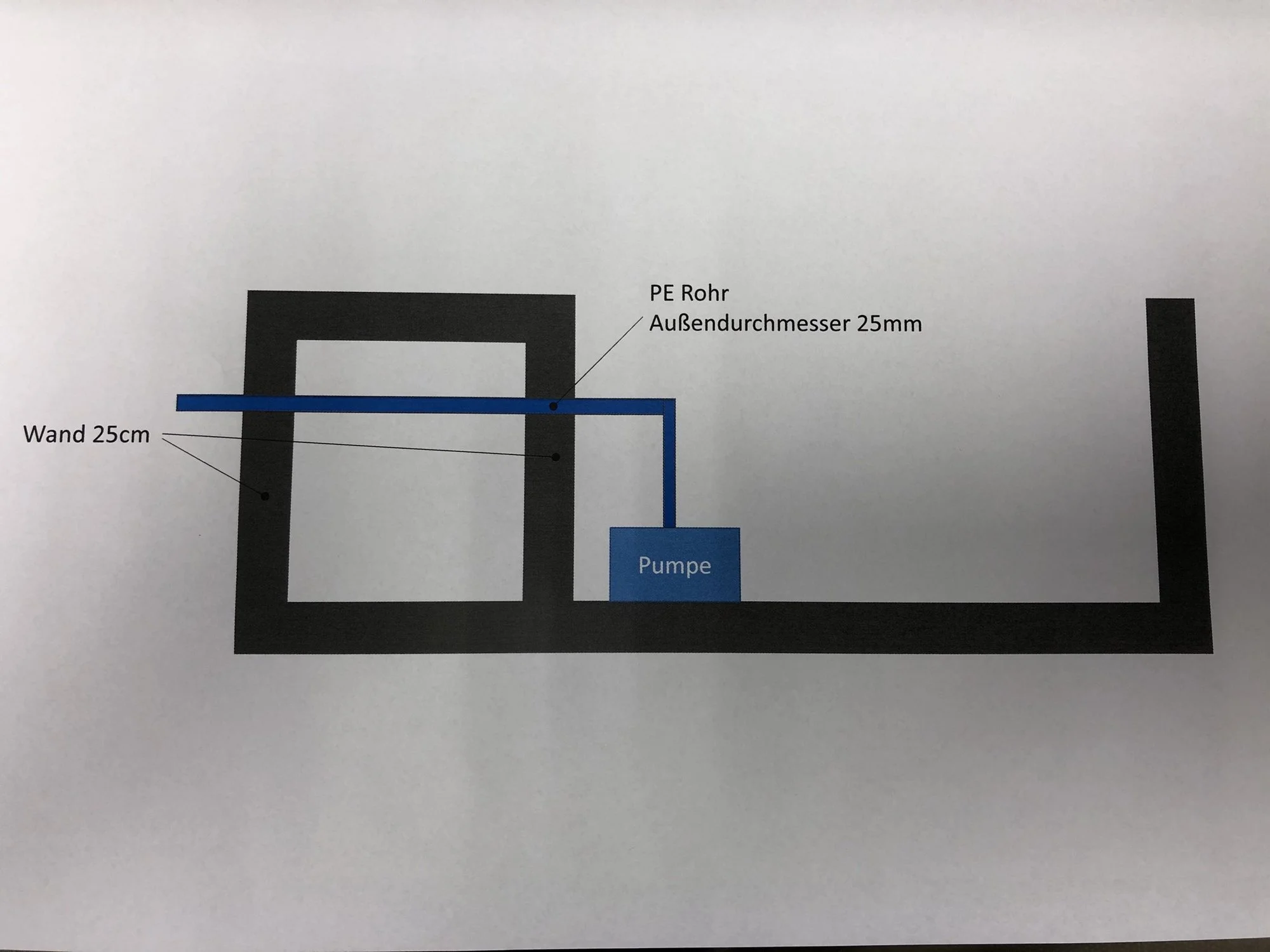

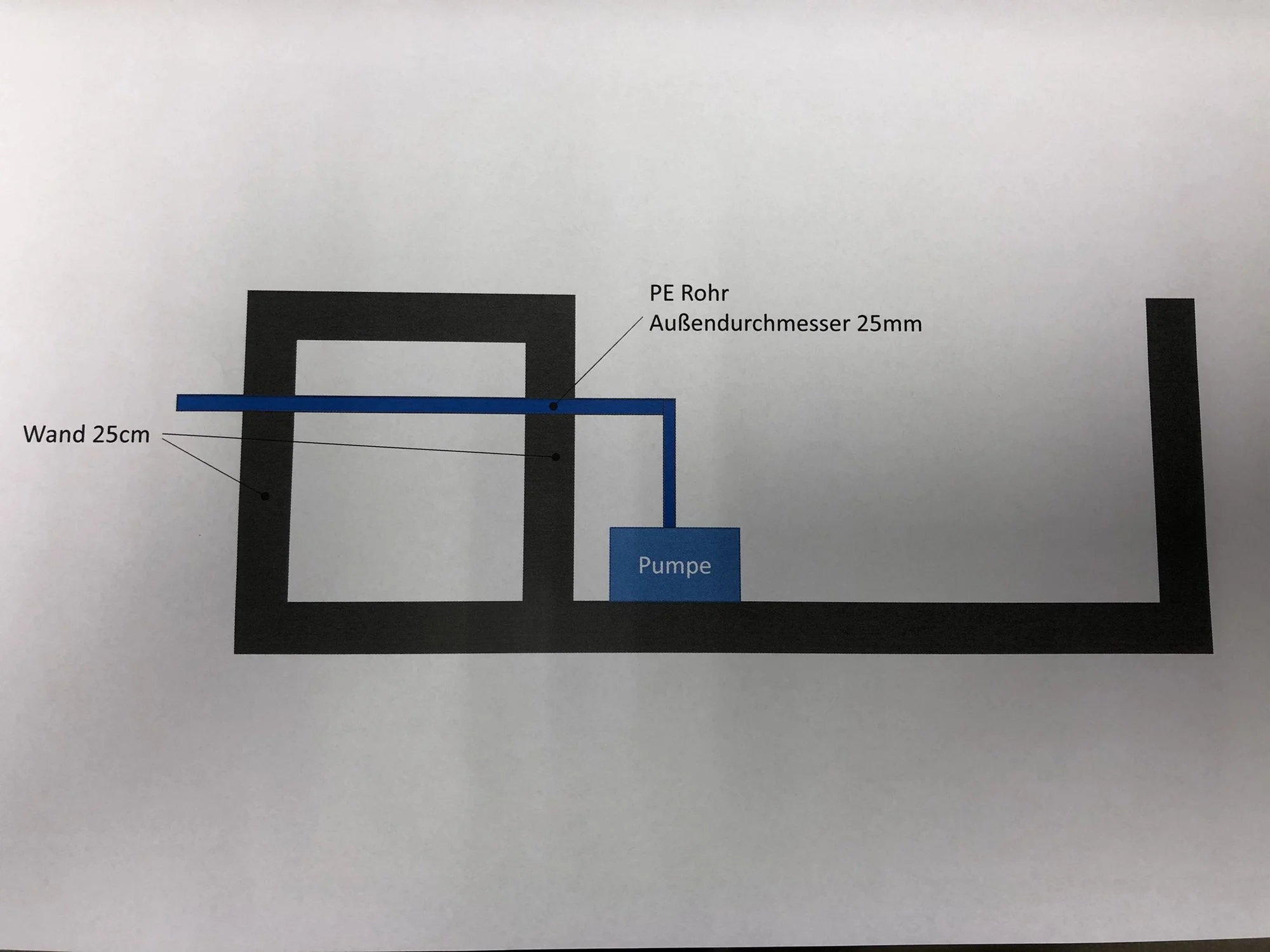

zunächst einmal ist die Frage, welcher dynamische Druck hinter der Pumpe herrscht. Trenne dich bitte einmal von der Gardenamethode. Die funktioniert nur im Verkaufsgespräch im Baumarkt, nicht aber um eine gleichmäßige Bewässerung zu planen.
Du musst zunächst die Wassermenge kennen, die dein größter Kreis benötigt, das ist die Designwassermenge. Weiter musst Du wissen, wieviel Druck die Regner brauchen.
Schlage hierauf 0,7 Bar drauf, als Arbeitshypothese für den Verlust durch Filter, Ventile, Verrohrung.
Nun brauchst Du 2m PE-Rohr, einen Kugelhahn und ein T-Stück, an das ein Manometer angeschlossen wird.
Du schließt 1m PE-Rohr an die Pumpe an, dann kommt das T-Stück mit Manometer, dann 50cm PE-Rohr, dann der Hahn und noch mal 50cm PE-Rohr.
Du schaltest die Pumpe an und drehst den Kugelhahn soweit auf, dass dein Design-Wasserdruck im Manometer angezeigt wird.
Jetzt kannst Du mit einem Eimer messen, wieviel Wasser deine Pumpe liefert. Passt die Menge zu deinem größten Kreis? Wenn nein, dann kannst Du eine stärkere Pumpe kaufen oder noch einmal an's Reißbrett gehen.
Am Schluss berechnest Du den tatsächlichen Druckverlust. Der setzt sich wie folgt zusammen:
- Druckverlust Wasserfilter: Den findest Du beim Filterhersteller. Die geben den Druckverlust abhängig von der Fördermenge an. Nimm wieder den Wasserverbrauch deines größten Kreises.
- Druckverlust Ventil: Geht genauso, nimm die Tabelle vom Ventilhersteller.
- Druckverlust Leitung: Dafür gibt es hinten im Hunter-Produktkatalog (als PDF zu bekommen) viele Tabellen. Je nachdem ob Du mit 25mm-PE oder 32mm-PE arbeiten willst, nimmst Du die richtige Tabelle. Auch hier wird die Tabelle den Druckverlust wieder nach Durchflussmenge ausweisen.
Der Hunterkatalog ist hier zu haben:
Hunter Industries Katalog für Bewässerungsprodukte und Ersatzteilliste
www.hunterindustries.com
Beispiel mit 1500l bei 1"-Rohren, sagen wir deine Rohre sind bis Ende des Kreises 70m lang (55m Zuleitung plus 15m bis letzter Regner)
Bei einem Irritech-Y-Filter würdest Du auf deren Webseite ca. 0,1 Bar Verlust für den Filter finden.
Bei einem Hunter PGV-101 oder Rain Bird DVF-100 verlierst Du am Ventil auch ca. 0,1 Bar.
Ein 32mm-PE-Rohr (Innen 1") schaust Du in die Tabelle Seite 228 und siehst, dass auf 100m 0,28 Bar verloren gehen, auf 70m dann 0,28/100*70=0,196 Bar.
Summe: 0,1 + 0,1 + 0,196 = 0,396 Bar.
Mit 25mm-Rohr (3/4") ist die Rechnung deutlich schlechter: Auf 70m verlierst Du bei 1500l dann 0,84/100*70=0,588 Bar, über alles dann: 0,1+0,1+0,588=0,788 Bar.
Die drei Verluste rechnest Du zusammen.
Theoretisch musst Du noch Druckverluste für Fittinge und Swing-Joint (die Verbindung vom Rohr zum Regner) berechnen. Bei normalgroßen Regnern kann man das mit 10% des Leitungsverlustes ansetzen, oder galant unter den Tisch fallen lassen.
Soweit?
