Hilfe bei Bewässerungsplanung benötigt

[SebDob]

Du lieferst ja nun keine real Bilder…

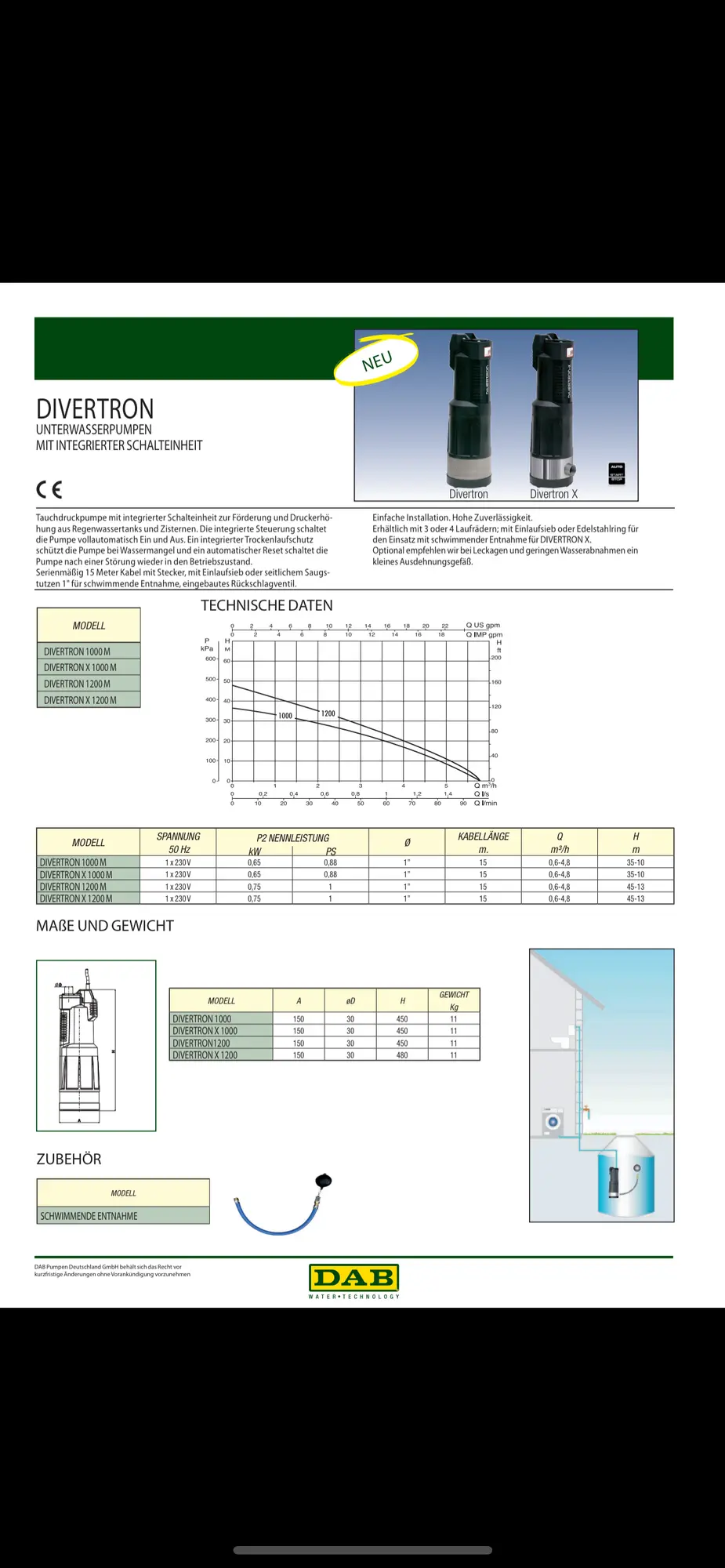

Die Pumpe wird als „schwimmende“ Entnahme verbaut. Ggf auch im „Topf“ der auf dem Boden steht. Heißt die untersten 20cm der Zisterne sind unbenutzt.

Wie du was unterbringst ist jetzt dein Spaß. Der Druckschalter kommt als erstes., dann der Filter.

Die Pumpe bleibt über Winter im Wasser.
Du musst also hinter der Pumpe deine Druckluft verbauen. Damit alles überirdisch wasserfrei wird.

Pumpe, t Stück mit kugelhahn und Druckluft als Abzweig.
Dann Druckschalter. Dann Filter. Filter so dass du ihn reinigen kannst… eher oberirdisch. Oder Minifilter in der Box.

Ventilbox in der Erde heißt erstmal Riesen Loch. Muss alles spannungsfrei verlegt werden.

Wo ist dein Ding. Bis dahin alles dauerdruck.
Am besten Bilder im Netz suchen und sich eine Vorstellung machen. Ich habe oberirdisch eine holzbox gebaut. Alles rein gebaut.

Y gibt’s nicht. Ist ein T Stück.



[Smilerr]

Ja. Die schwimmende Entnahme der Zisterne ist bei mir auch so.

Doofe frage, wozu brauche ich den Druckschalter? Ist der nicht in der Pumpe schon verbaut? Zumindest geht die Pumpe an, wenn ich den Hahn am Schlauch aufdrehe und schaltet sich ab, wenn ich kein Wasser mehr über den Schlauch entnehme.



[Faxe59]

Dann hast du den Schalter integriert.
Brauchst natürlich keinen zusätzlichen.



[Smilerr]

Bin mir bei der ventilbox total unsicher. Wie platziere ich diese. Ein Ventil links, eins rechts? Was ist am besten bei meiner Konstellation. Davor habe ich am meisten Respekt. Das große Loch und wo alle Leitungen zusammen kommen usw.



[Faxe59]

Hilf mir mal.
Wieviele Kreise ( Ventile) brauchst du?
Machst du alles mit PE-32?
Möchtest du ein Masterventil nutzen.?
Zeichne mal die Wasserentnahme und die Möglichkeit, wo die Box gut Platz hat, ein.
Sie sollte idealerweise, irgendwo am Rand positioniert sein.
Dann muss man schauen wo wir die Ausgänge mit wenigen Richtungsänderungen zu den Kreisen setzen.
Dann ergibt sich die Einbaulage der Ventile.



[Faxe59]

Fotos wären gut



[Smilerr]

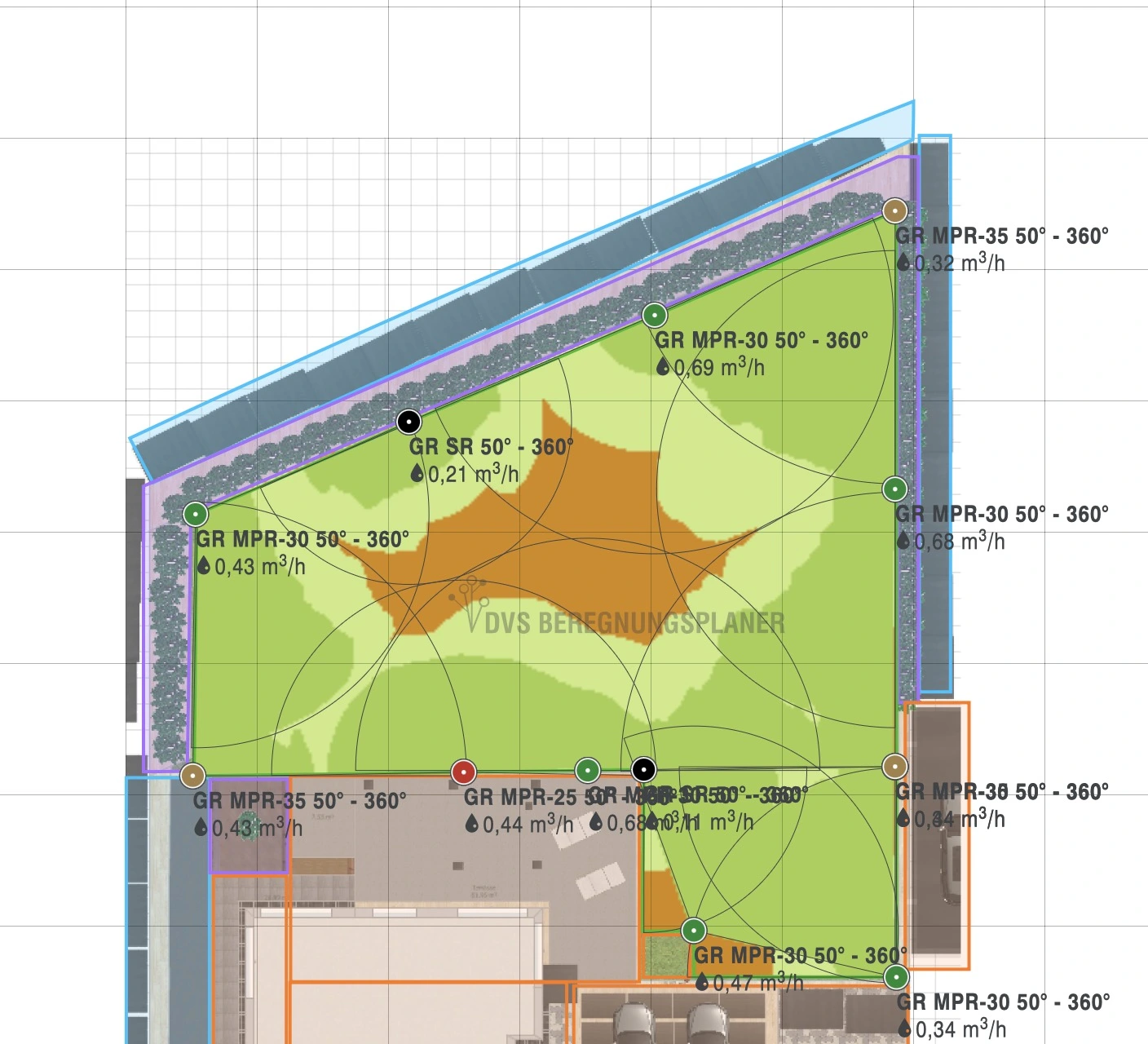

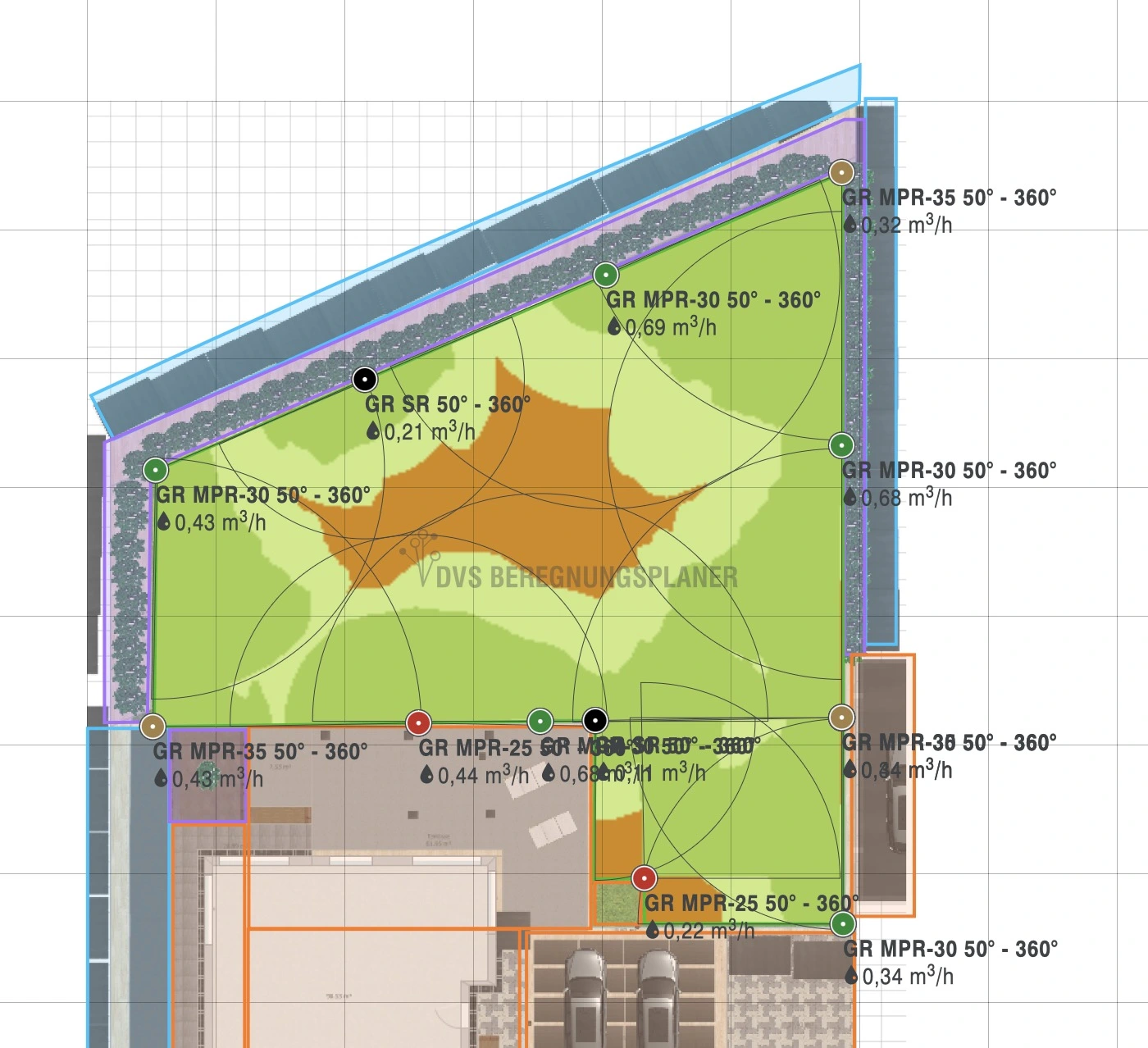

Hey @Faxe59 , hatte die grafik oben gestern mit dran gehängt, dort sind Zisterne und möglicher Platz für die Ventilbox eingezeichnet (Z = Zisterne, V= Ventilbox). Ich habe auch noch ein Kg Dn110 Rohr rechts abegehend von der Zisterne, was in der Garage mündet, das könnte man für strom, Steuerleitung usw. nutzen. Poste auch gleich nochmal Live-Fotos.

Machst du alles mit PE-32? Wenn ich @SebDob richtig verstanden habe, sollte ich bei der hohen Leistung meiner Pumpe alles in Pe32 machen.
Möchtest du ein Masterventil nutzen? Was sind die Vor- und Nachteile? Was empfiehlst du?
Steuerung wird ne Hunter Pro-Hc 601, gibts ja nicht kleiner.

Anbei zwei Live-Fotos.



[SebDob]

Ich würde die Steuerung genau zwischen Zisterne und Terrasse setzen.

Deine leitungsführung hast du schonmal in einen Plan gezeichnet? Das braucht Faxe auch noch.



[Faxe59]

Ein Masterventil ist Quasi eine zusätzliche Sicherheit.
Wenn eines der Kreisventile ein Signal zum öffnen bekommt, öffnet das Masterventil mit und umgekehrt.
Falls also einmal ein Kreisventil offen auf Störung geht ( Hatte ich noch nie)
schließt trotzdem das Masterventil.
Man kann auch die Pumpensteuerung statt dessen dranhängen.
Sprich Pumpe bekommt erst Strom wenn ein Kreisventil öffnet.
Ließ dir das mal in der Beschreibung der Steuerung durch.
In einem anderen Thema ist heute eine andere Idee aufgetaucht.
Die Steuerung kann ja grundsätzlich nur ein Ventil zugleich steuern.
Aber wenn du ein Kreisventil an die Masterklemme anschließt, öffnet das auch, wenn ein Zweiter Kreis öffnet.
So kann man in Umgehung des Hauptsinns das Masterventil nutzen um 2 Kreise zugleich laufen zu lassen.



[Smilerr]

@SebDob siehe foto1. Dort sind doch die Leitungen abgebildet.



[Faxe59]

Ja das wäre ein passender Ort.
Wenn du eine Qualitativ hochwertige Box nimmst ( z.b. Irritec) kannst du den Deckel auch begehen.



[Faxe59]

Hab sie schon gefunden



[Faxe59]

Die Steuerung, die du ausgewählt hast, ist für Indoor. Sie braucht einen 230 V Anschluss.
Das Steuerkabel wird mit der Box und der Steuerung verbunden. Dort fließt 24 V.
Also dies baulichen Anforderungen hast du.
Falls das zu kompliziert wird, nimm die Steuerung Pro- Hc.
Kostet 60€ mehr und kann im Freien hängen.



[Faxe59]

Sorry Hast eh schon die Outdoor gewählt.



[Smilerr]

Geplant ist aber dennoch die Steuerung in der Garage zu haben. Mal schauen. Oder evtl. Doch außen. Dann bräuchte ist das Leerrohr zur Garage gar nicht.



[SebDob]

Ich würde immer Outdoor nehmen. Nochmal zusätzlich Sicherheit. Manchmal sogar abschließbar.



[Smilerr]

So Ihr Liebern. Danke tatkräftiger Hilfe vom @SebDob und Herbert (@Faxe59), ist das Material nun bestellt, sind doch ca. 1.500€ geworden.

Ich beschäftige mich gerade mit der automatischen Nachfüllung der Zisterne.
Habt ihr eine Idee, wie ich einen Zugang am Fallrohr (Dachrinne) für einen Schlauch schaffe, der vom nicht weit entfernten Außenwasserhahn Trinkwasser bei Bedarf (Magnetventil) Wasser zuführt und damit die Zisterne füllt? Wie könnte ich das umsetzen?



[SebDob]

Gibt abzweige für Regenrinnen. Oder du jetzt eine Wartungsklappe ein und machst einen Schlauchanschluss rein. Das wird aber ordentlich plätschern…

Aufpassen, dass der Schlauch nicht knickt. Oder besser pe Rohr heiß machen und biegen…



[Smilerr]

Okay. Suche schon, finde nichts brauchbares. Ich könnte dich mit der lochsaege einfach nen Loch in das Fallrohr bohren, nur dann fehlt mir die Verbindung / Übergang zum Schlauch…



[SebDob]

Marley Regentonnenanschluss 25,4 mm 25,4 mm (1"), für Schlauch 1", schwarz kaufen | Globus Baumarkt

Marley Regentonnenanschluss 25,4 mm 25,4 mm (1"), für Schlauch 1", schwarz kaufen bei Globus Baumarkt: Top-Auswahl & Bestpreis-Garantie ➽ online bestellen oder reservieren & abholen!

www.globus-baumarkt.de

1* Durchlauf Des Regenfasses Mit Schlauchanschluss Für Regenfass Oder IBC-Tank | eBay

Installation, Anschluss an falsche Netzspannung, normalen Verschleiß, Nichtbeachten der Gebrauchsanweisung, chemische oder elektrochemische Einwirkung und höhere Gewalt entstehen. Farbe: wie im Bild gezeigt.

www.ebay.de



[Smilerr]

HEy @SebDob wenn ich das an ein fallrohr versuche anzuschließen, sehe ich 2 Probleme:
- das Fallrohr hat doch ne Krümmung, wie soll ich das dicht bekommen?
- Ich würde ja nur von außen ein Loch bohren wollen, wie bekomme ich das mit der Mutter fest, die ja von innen angezogen werden müsste....

hmmm....



[SebDob]

Erwartest du jetzt eine Lösung weil du es bequem haben willst?

Revisionsklappe zum Fallrohr-Öffnen » Warum ist sie wichtig?

Warum eine Revisionsöffnung am Fallrohr sinnvoll ist: Alles Wichtige zum Öffnen der Revisionsklappe Ihres Regenfallrohrs erfahren Sie bei uns!

www.hausjournal.net

Was meinst du was ich schon alles nachträglich ändern musste seit Neubau 2018?



[Smilerr]

Nö, weil ich einfach keine Ahnung habe und mir Hilfe erhoffe. Ich bin nicht bequem, habe schon viel gegoogelt, aber ohne Erfahrung und richtigen Suchbegriffe finde ich einfach nichts...



[SebDob]

Diese Klappe ist eben. Fallrohr sägen, keine flex! Dazu entsprechend Adapter, damit du die Rohre wieder ineinander stecken kannst.



[Smilerr]

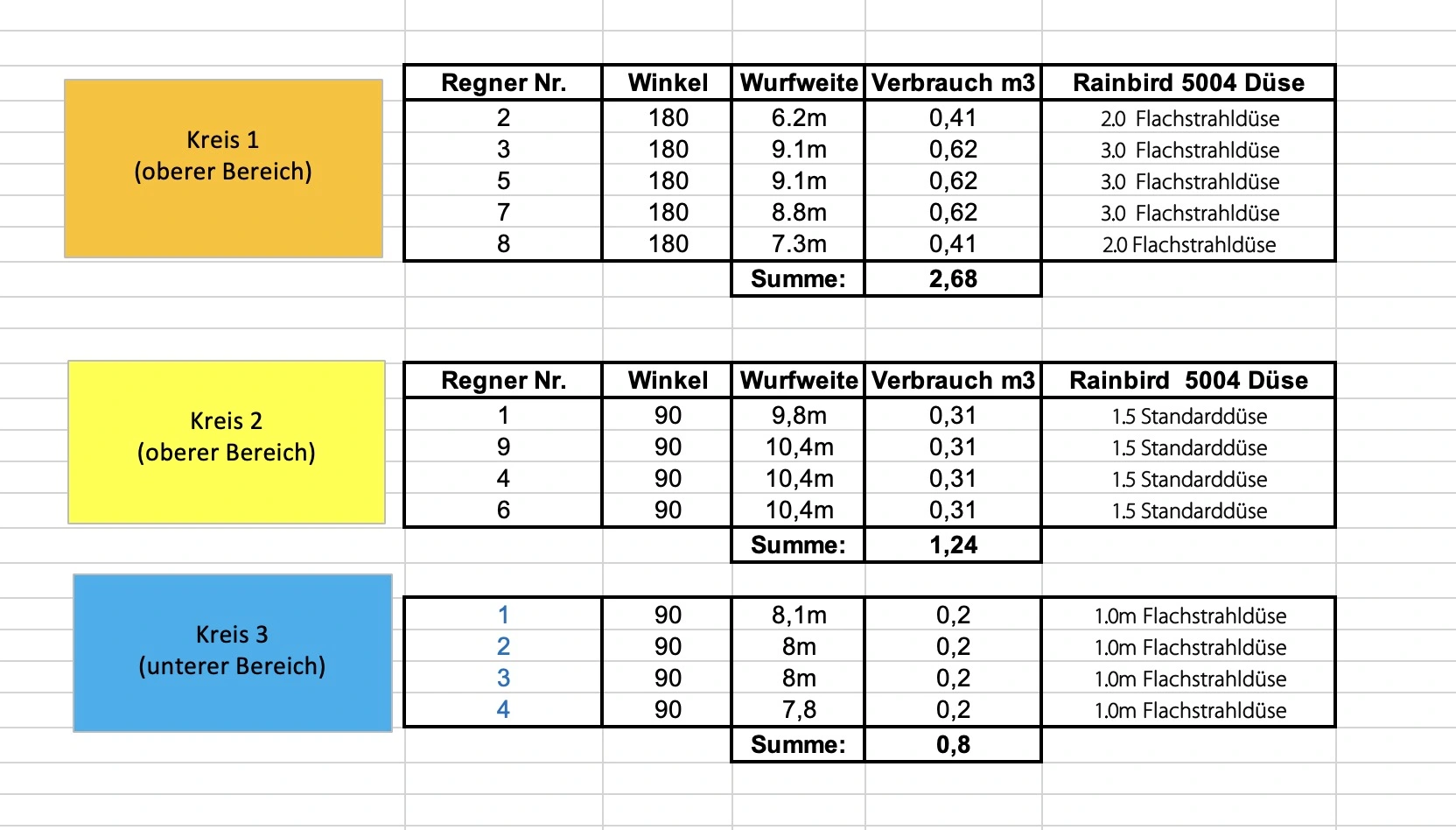

@SebDob

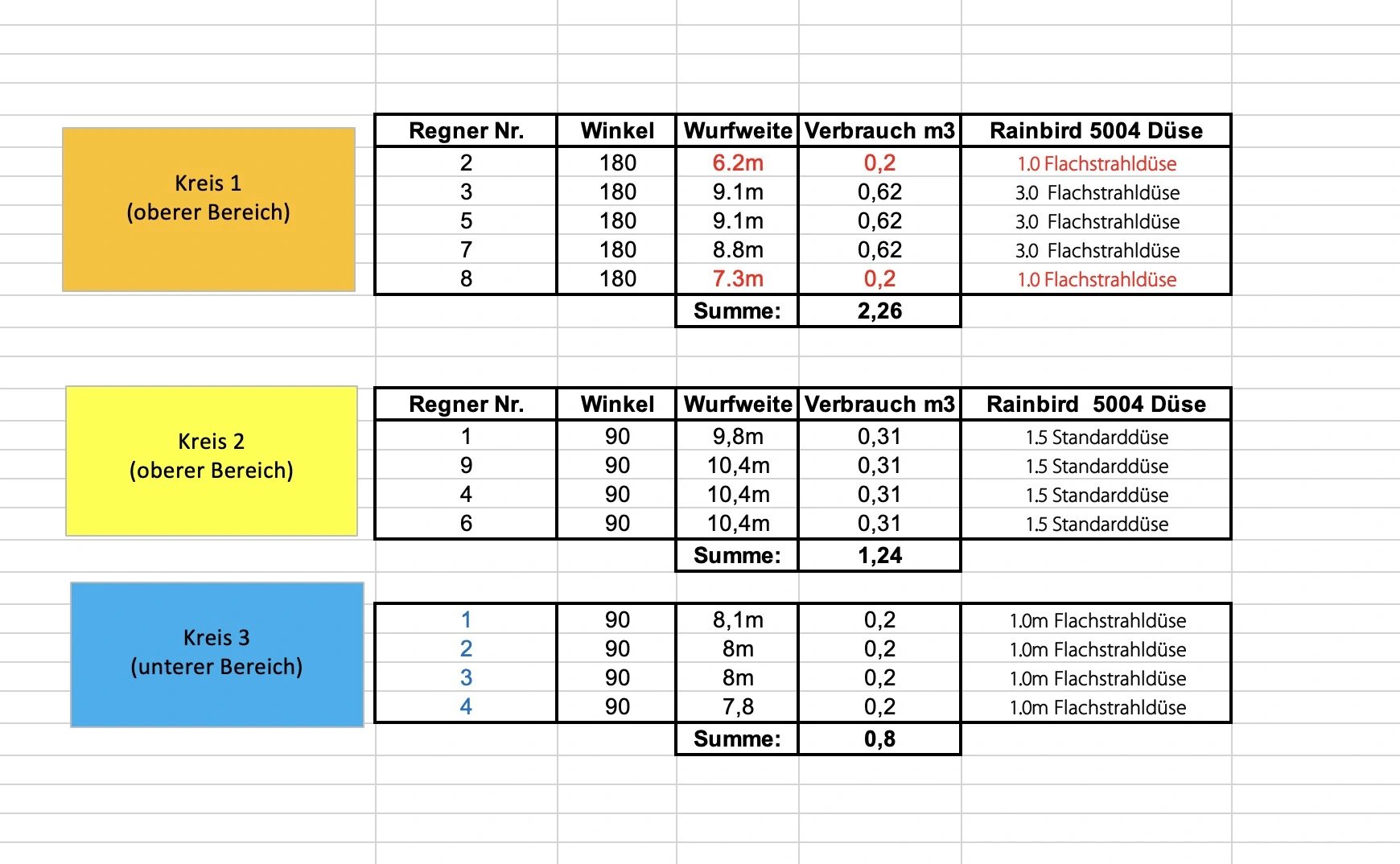

Ich habe noch eine Frage zu den Sprengern. Die geringste Wurfweite mit Flachstrahldüse 1.0 für den 5004 sind ja bei 2.5bar laut Tabelle 8.6m.

Nun haben wir aber einige Sprenger, die geringere Reichweiten haben. Konkret wären das:
Regner 2 - 6.2m
Regner 8 - 7.3m
Regner 1-4 - alle mit ca. 8m

Wie lösen wir das Problem? Du hattest mal was von Störschraube geschrieben?

Grüße und schönen Feiertag.



[Faxe59]

Du kannst mit der Störschraube ( hält auch die Düse fest) den Strahl stören.
Dadurch verringert sich die Wurfweite.
Allerdings, um so mehr du die Schraube hinein drehst, um so schlechter wird das Strahlblid, sieht dann nach Spray aus.
Ich denke, das solltest du ausprobieren und schauen, ob der Strahl bei der passenden Wurfweite noch passt.



[Smilerr]

@Faxe59 Okay, und wie sind Deine Erfahrungen, wie viele Meter an Reichweite kann man denn so ca. reduzieren, bis das Strahlbild dann nicht mehr akzeptabel ist.

gerade bei regner 2 muss ich ja auf 6.2m runter. Falls das nicht geht, was wäre die Alternative zur Variante über Störschraube?



[SebDob]

.

Ich habe selber nicht diese regner. Ich kann dir nicht sagen, wie sich das verhält, wenn wir dort noch einen druckminderer einsetzen und die flachstrahldüse mit 1,7 bar und störschraube mindern zu versuchen.

Seite 2



[Smilerr]

Stell bitte auch immer einen Plan ein mit den nummerierten regnern.
Ich hab auf Handy nichts mehr.

Egal ob 90 oder 77 grad. Da ist genug Sicherheit dabei. Alle Ecken nehmen mit 90 grad.

Tabelle für die mpr Düsen?
Ich finde hier in meinem Urlaubsland nichts.
Die mpr Düsen haben um 15mm Niederschlag. Die standartdüsen 6mm. Das ergibt das Problem dass du dort mehr als das doppelte an Wasser hast.

Der untere wäre nicht das Problem, der kann in die Hecke.
Der obere reicht dann bis zum Haus.

Ich habe selber nicht diese regner. Ich kann dir nicht sagen, wie sich das verhält, wenn wir dort noch einen druckminderer einsetzen und die flachstrahldüse mit 1,7 bar und störschraube mindern zu versuchen.

Okay. Habe den Beitrag gefunden. Der Druckminderer müsste dann für jeden Regner mit zu hoher Reichweite davor eingebaut werden?



[SebDob]

Oder du hast beide regner hintereinander?

Oder du machst den kompletten Strang auf 1,7bar…



[Smilerr]

@SebDob Kurzer Zwischenstand, wir wollen am Samstag die Gräben ziehen. Ich miete mir den Georipper für diesen Tag. Ich werde hier berichten.

Eine wichtige Frage noch. Ich überlege ggf. den Stellplatz des Rasenrobotors vom Bereich unten links nach oben rechts zu verschieben UND noch ein Gerätehaus in ca. 1-2 Jahren dort zu platzieren. Ich habe es mal blau in die Karte gezeichnet. Wir würdest du mir jetzt empfehlen, die Sprenger im Bereich dort umzuplatzieren? Siehe Grafik....



[Smilerr]

Hier mal zwei Ideen. Bei Variante 2 müsste der Sprenger mit 5m Reichweite arbeiten, wass ich ja gar nicht hinbekomme mit dem 5004, oder?
Oder Den Sprenger oben rechts ganz weglassen?
@SebDob



[SebDob]

Dann musst du alles neu machen.

Bis 7m r van. Pauschal jede Ecke ein regner.



[Smilerr]

dh ich müsste nur die untere ecke neu machen? also 4xrvan? und die anderen kreise können aber so bleiben? @SebDob



[SebDob]

Nein, auf die Ecke vom Roboter muss min ein 270 grad.

Nächstes Problem, die r Vans laufen dann auch auf 2,1 bar. Da müsstest du die Reichweite vorher prüfen.

Ich würde das gleich so bauen.

Unten hattest du was?? Ich will nicht alle Seiten durchblättern…



[Smilerr]

Moin @SebDob
Meinst du das mit auf die Ecke setzen siehe grafik? Die anderen lasse ich jeweils als 90 Grad in den Ecken aber auch Rvans?? Falls nicht, könntest du evtl. Deine Meinung in der Grafik skizzieren.

Ist das mit den 2.1 bar ein problem? Wir setzen ja in der Ventilbox einen Druckminderer auf 2.8 bar ein. Du schreibst, "Jetzt laufen die RVans mit 2.1 bar". Muss ich hier was beachten? Bei der Beschreibung der R-Vans steht doch aber,

• Betriebsdruck: 2,1 - 3,8 bar ........Verstehe ich nicht....

Was meinst du genau mit: "Ich würde das gleich so bauen"?

"unten hattest du was"? Was meinst Du damit? Volumen und Wurfweite? Siehe Tabelle im Anhang der Berechnung für die 5004er....

Sorry für die vielen Fragen, aber am Samstag gehts los, bis dahin muss ich Klarheit haben. 1000 DANK für deine Hilfe lieber @SebDob



[SebDob]

Ich hätte gemeint, die 5004 sind mit 2,1 bar in der Planung. Warum? Weil ich das immer mache und du nur Probleme mit Zuviel Reichweite hast.
Oder liege ich jetzt falsch?

Betriebsdruck ab 2,1 bedeutet es läuft, könnte aber besser laufen. Warum zum Anfang am Minimum planen?

Die Tabelle Reichweite ist ja die alte. Dann musst du auch gleich eine neue machen.
Dachte du bist jetzt firm genug!? Natürlich muss über der 2 noch ein regner der bis zur 1 reichen muss. Geschrieben habe ich… in jede Ecke!?



[SebDob]

Du machst jetzt eine neue Tabelle mit den reichweiten.

Dazu schaust du ob dort mp1000 oder mp2000 passen. Mit 2,8bar.

Dann läuft der große Kreis mit einem druckminderer 2,1 bar. Der kleine rasenkreis bekommt nach dem Ventil einen 2,1 bar. Und der 3 Kreis ohne oder mit 2,8bar druckminderer.

Diese kommen jeweils ins Rohr nach dem Ventil.



[Smilerr]

Ich bin gerade voll durch den Wind und verstehe nichts mehr.
Wieso jetzt doch die MP? Waren wir nicht bei den R-Vans für die Ecke unten mit der geringen Reichweite
Verzweifle gerade, auch mit der Tabelle, den Drücken usw.
@SebDob



[Smilerr]

Könnte gerade das ganze Projekt patzen lassen...geht aber nicht, alles ist da, Gräben werden Samstag gemacht.



[Smilerr]

mit den verschiendenen Druckminderern verstehe ich alles gar nicht....es war doch so einfach, jetzt ist alles sooo kompliziert, ich verstehe es einfach nicht, sorry...
welche tabelle soll ich neu machen und wie?



[Smilerr]

@SebDob
Habe nen Blackout, will alle Tabelle sicherheitshalber nochmal machen, um nichts falsch zu verlegen am Samstag.
Kannst Du mir bitte behilflich sein.
Ich würde gerne Kreis für Kreis mit dir durchgehen...
Ich hatte für die 180er die Düse immer verdoppelt, dementsprechnd verdoppelte sich der Verbrauch. Ist das so richtig? Ich dachte, in der Tabelle sind immer die 180er Werte angegeben, warum muss ich dann verdoppeln?

Irgendwie fange ich gefühlt gerade von vorne an.... NEED HELP...



[SebDob]

Kreis 1 fässt du nicht an. Ist fertig! 180 Grad erledigt. 2,1bar Druckminderer ins Rohr.

Kreis 2 90° große Fläche, fertig... Fässt du nicht an.

Läuft aber zusammen mit Kreis 3.

Kreis 2 hat 6mm Niederschlag. Dazu muss auch zeitlich Kreis 3 passen: MP Rotator 10mm! Die laufen auf 2 bar aber echt hässlich!

Du hast jetzt hinter der Ventilbox ein T Stück. 1 Rohr zu Kreis 2 (da kommt 2,1bar DM rein), das andere Rohr zweigt zu Kreis 3 ab, da kommt 2,8 oder höher DM rein.

Da müssen überall Regner hin.



[Smilerr]

Du hast 3 rote Punkte eingezeichnet, das sind die regner. Also zwei mehr. Ist dann die 3 unten rechts in der Ecke noch zwingend Nötig?



[SebDob]

Ja, und da würden sicher auch noch mehr gehen.

Neue Tabelle mit den 6 Regnern und ihren Reichweiten?



[Smilerr]

Hi, wollte mich nun final zurückmelden. Die Anlage steht und funktioniert prima, auch mit Druckminderer gleich vorne auf 2.8bar. Die Zisterne konnte ich auch super einbinden und smart machen. Hier kann ich nur das Produkt "Liquid check" jedem ans Herz legen. Ob Umsetzung, Beratung, Service danach, alles top. Gut, es ist ne Stange Geld, aber ich bin mehr als zufrieden, misst die Höhe des Wasserstands bis auf den cm genau, damit dann auch das Volumen. Ich habe dann das Zusatzmodul noch dazu genommen, was einen Impuls ab nur noch 1/3 Füllmenge ans Magnetventil gibt, welches dann die Zisterne automatisch nachfüllt und bei Füllstand x wieder stoppt.

Ansonsten gilt mein Dank hier defintiv @SebDob , top fachliche Beratung, wenn auch menschlich manchmal extrem direkt, was nicht jeder sicher ab kann. 1000 Dank auch an @Faxe59 , mit dem ich viele Telefonate geführt habe und ohne dem ich das nicht geschafft hätte. Fachlich und menschlich ein absolutes ASS.

In diesem Sinne, DANKE Jungs! Bin glücklich und zufrieden, Wasser marsch

P.S. Anbei ein Foto der Liquid-Check Oberfläche zur Füllstandsmessung Zisterne. Ganz bequem auf dem Handy oder Laptop jederzeit abrufbar, Relaisansteuerung manuell oder automatisch, top!



[SebDob]

Mach mal nen gutes Video. Besonders von den 5004…



[Faxe59]

Danke für die .
Hauptsache es funktioniert und du bist zufrieden. Selber machen, macht auch Stolz.
Ja, würde mir auch ein kleines Video vom Betrieb der Anlage wünschen.
LG Herbert
