Bewässerungssystem Hunter X2 winterfest machen

[IsabellWeinzierl]

Hallo liebe Gartenfreunde,

Wir sind gerade etwas am Verzweifeln. Wir haben diesen Monat ein Eigenheim erworben. Bei der Schlüsselübergabe meinte der Verkäufer wir sollen die Bewässerungsanlage noch winterfest machen. Sie hätten diese jedes Jahr mit Druckluft ausgeblasen. Leider konnte oder wollte er es nicht näher erklären und auf das erhoffte Video, dass er mal erstellt hatte, warten wir wohl trotz Nachfrage vergeblich.

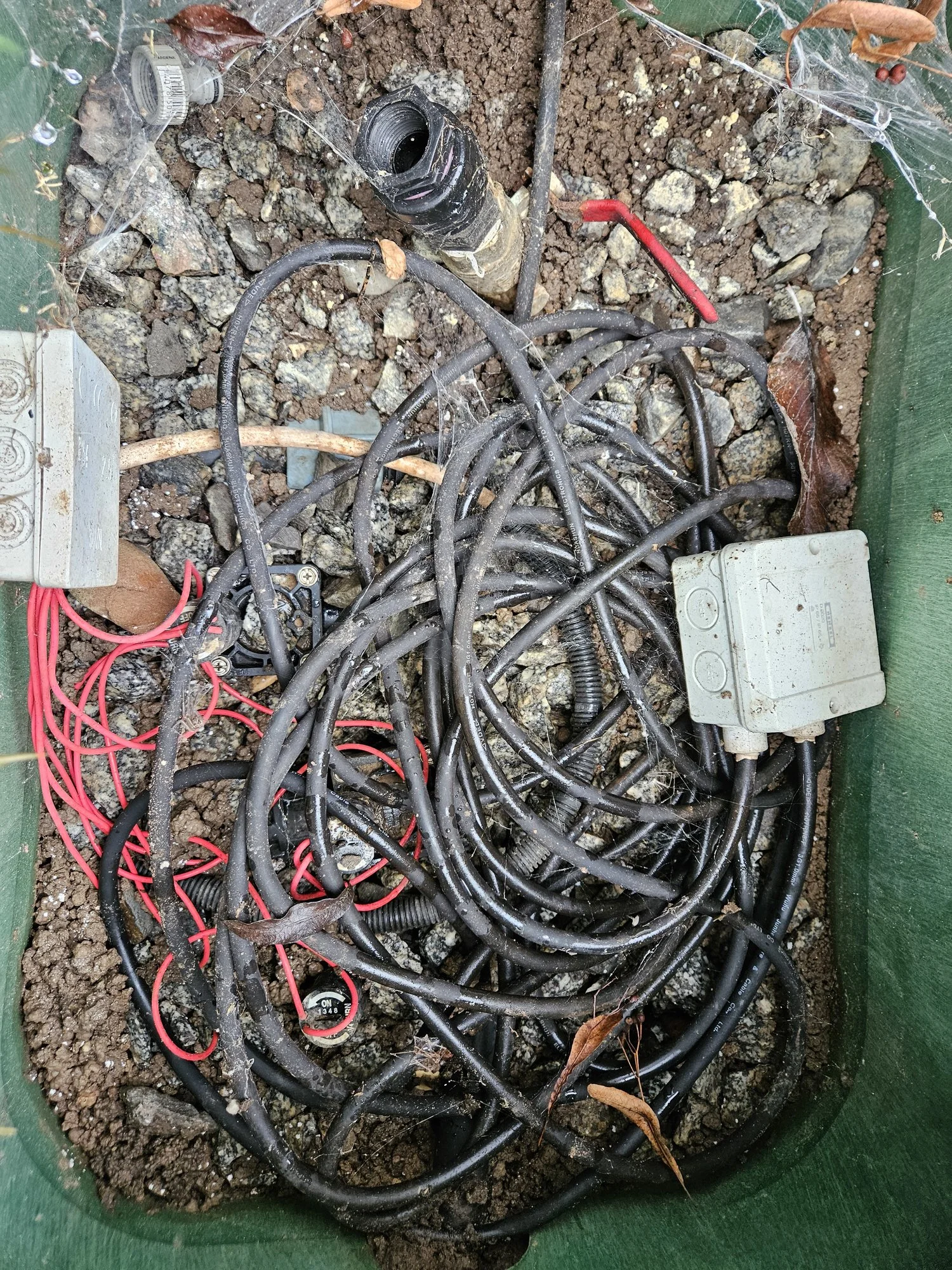

Hat irgendjemand im Forun eine Idee, anbei Foto der Ventilbox. Ist eine Anlage von Hunter X2 mit v.a. Rasensprenger. Die Anlage ist an die Zisterne angeschlossen.

Wären so dankbar für kundige Ratschläge, ist momentan wie immer bei Umzügen so viel zu erledigen, möchte aber auch ungern, dass die Anlage über den Winter kaputt geht.

Vielen Dank
Isabell



[Faxe59]

Servus Isabell
So eine ungepflegte Box habe ich selten gesehen. Natürlich nicht deine Schuld.
Bitte entferne einmal den Kiesel damit man alle Bauteile sieht.
Sollten Magnetventile und eventuell auf einer Seite ein Absperrventil sein.
Grundsätzlich bedient jedes Ventil einen Beregnungskreis.
Auf einer Seite sollte ein Zugang sein,
an dem man Druckluft mit einem Kompressor einblasen kann.
Du öffnest immer ein Ventil und bläst dann mit ca. 2-3 Bar hinein, bis die Regner hochfahren. Wenn bei ihnen nur mehr Luft und kein Wasser kommt, den nächsten Kreis. U.s.w
Wenn die Versorgungsleitung von der Zisterne bis zur Box nicht frostfrei verlegt ist ( 80 cm) sollte auch diese Trocken geblasen werden.
Ist aber weniger heikel, weil in dem Rohr kann sich gefrorenes Wasser gut ausbreiten ohne Schaden zu nehmen.
Aber reinige die Box mal und stell ein Bild ein. Dann kann ich das besser beurteilen und dich richtig beraten.
LG Herbert



[IsabellWeinzierl]

Alles klar danke, werde das Donnerstag oder Freitag mal reinigen und nochmals posten. War heute leider bei starkem Regen mit Baby dabei nicht möglich 🫣



[Faxe59]

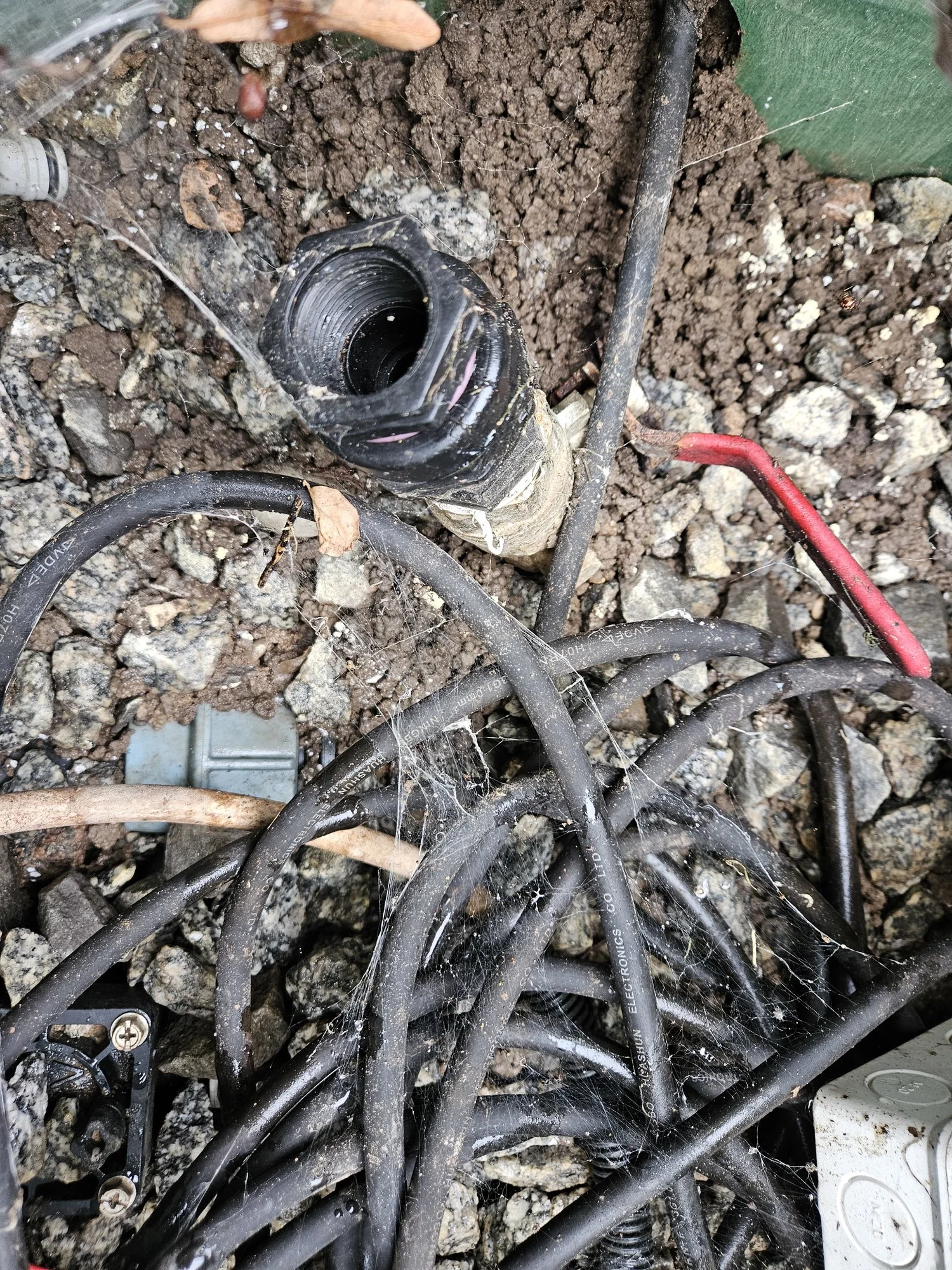

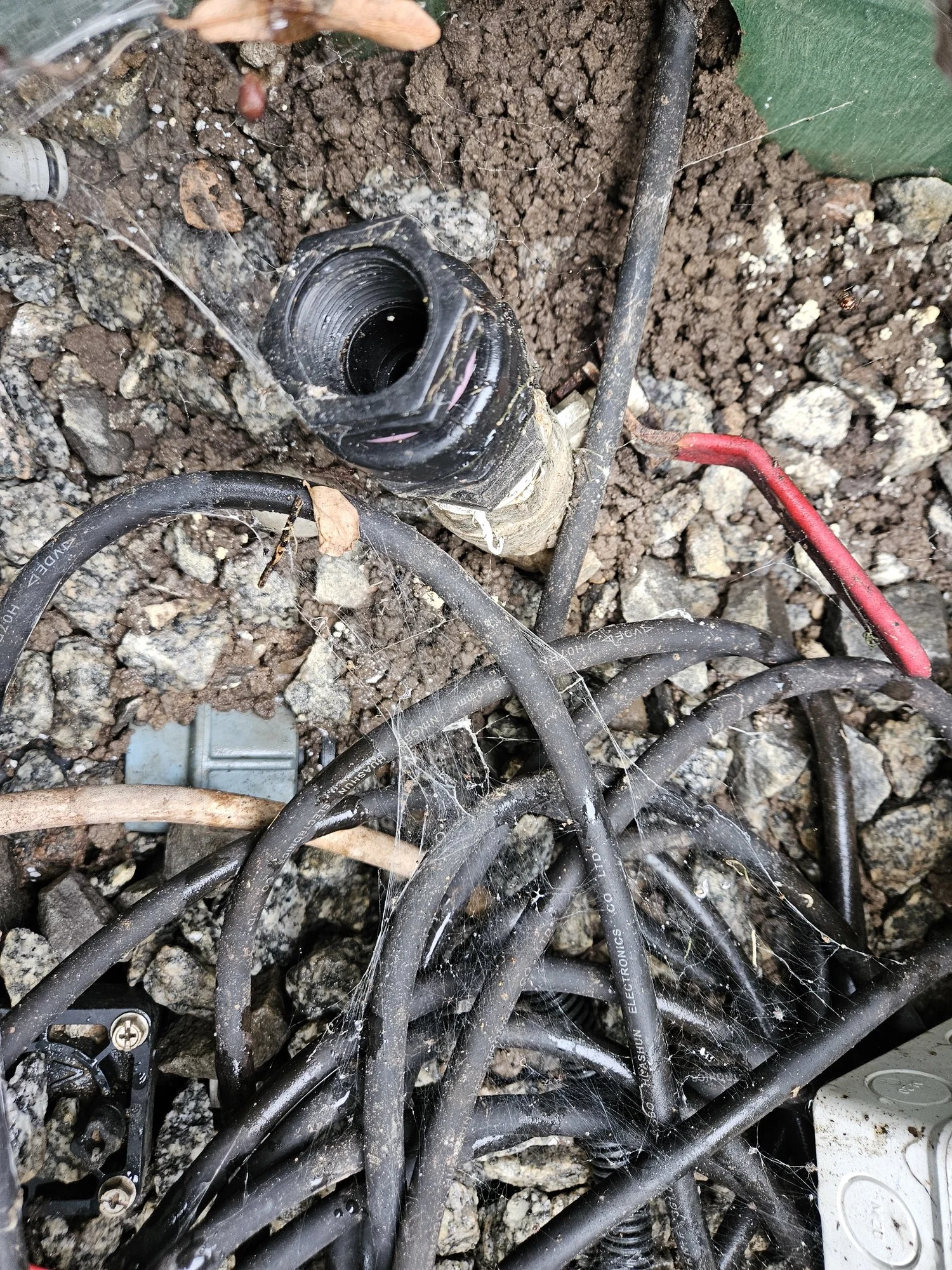

p.s. Auf dem linken Bild sieht man einen Kugelhahn mit einer schwarzen Muffe.
An dieser wird vermutlich der Kompressor angeschlossen.
Dann wie geschrieben jedes Ventil einzeln öffnen und durchblasen.
Der zylindrische Teil mit den roten Drähten ist der Magnet von dem Hunter Ventil. Wenn du das eine halbe Umdrehung gegen den Uhrzeigersinn öffnest, öffnest du das Ventil manuell.
So machst du es bei jedem Ventil hintereinander und bläst den Kreis durch. Wichtig !! Immer nur ein Ventil öffnen, sonst verteilt sich die Druckluft und es kommt nicht genug bei den Regner an.



[Faxe59]

Noch ein p.s.
Natürlich vorher die Wasserzufuhr (Pumpe) abdrehen.



[IsabellWeinzierl]

Danke für die Rückmeldungen!
Für mich bleibt offen, wie man an der schwarzen Muffe des Kugelhahns den Kompressor montiert, der braucht man noch ein Zwischenstück nehme ich an... tja und die Frage wo man die Wasserpumpenzufuhr abstellt - vielleicht roter Griff am Kugelhahn?
Hatte bei YouTube ein Video gesehen, aber da ist alles so schön geordnet



[Faxe59]

Mach bitte Fotos von allen Komponenten. Pumpe, Absperrventile, etc.



[SebDob]

Es könnte auch sein, dass mittels Doppelnippel der gardena Anschluss an den Kugelhahn kommt.

Ich habe mir ein Schlauch Druckluft auf gardena gebaut.



[IsabellWeinzierl]

Dann werde ich die Tage mal putzen und Fotos machen, Dankeschön



[IsabellWeinzierl]

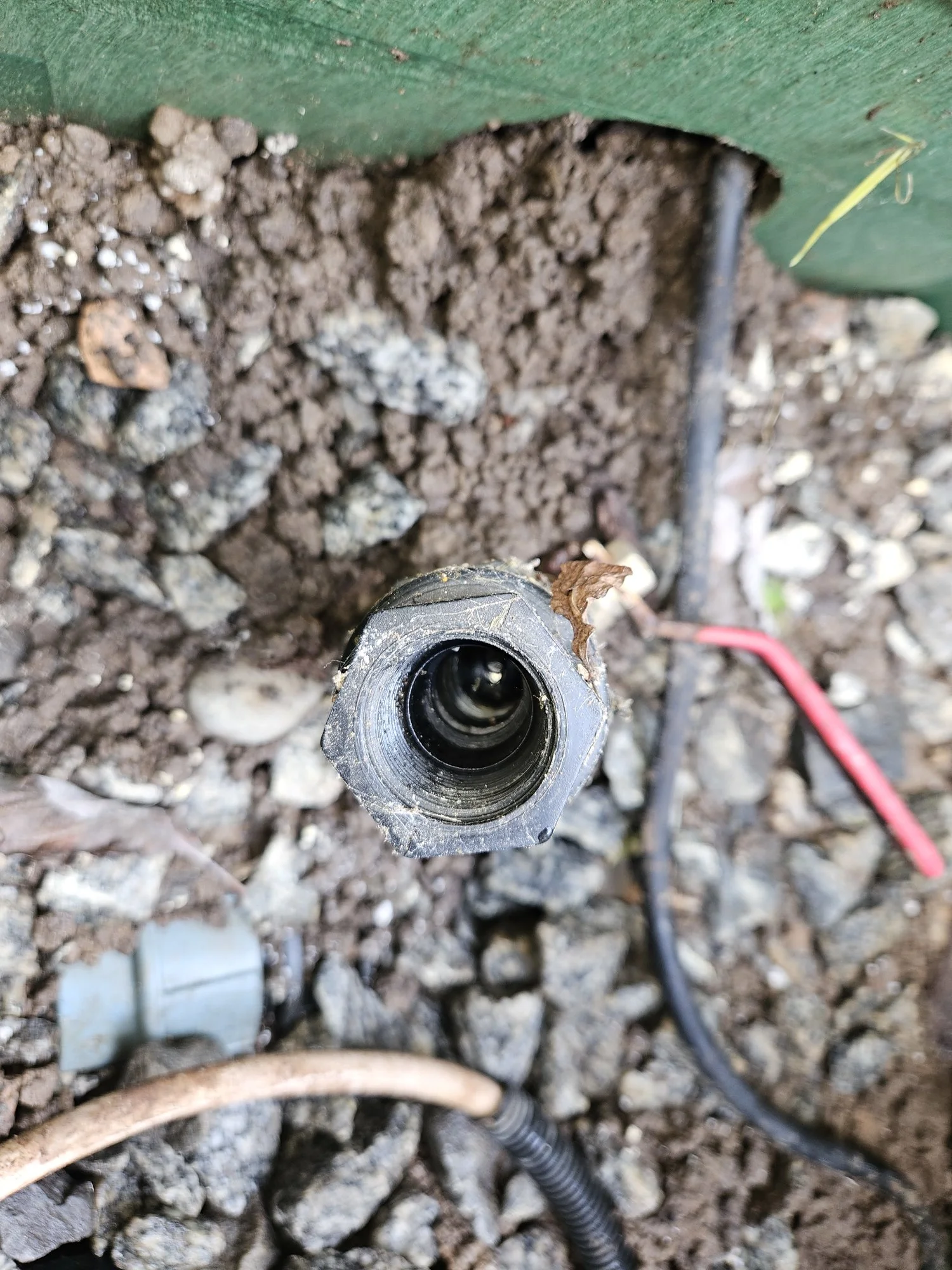

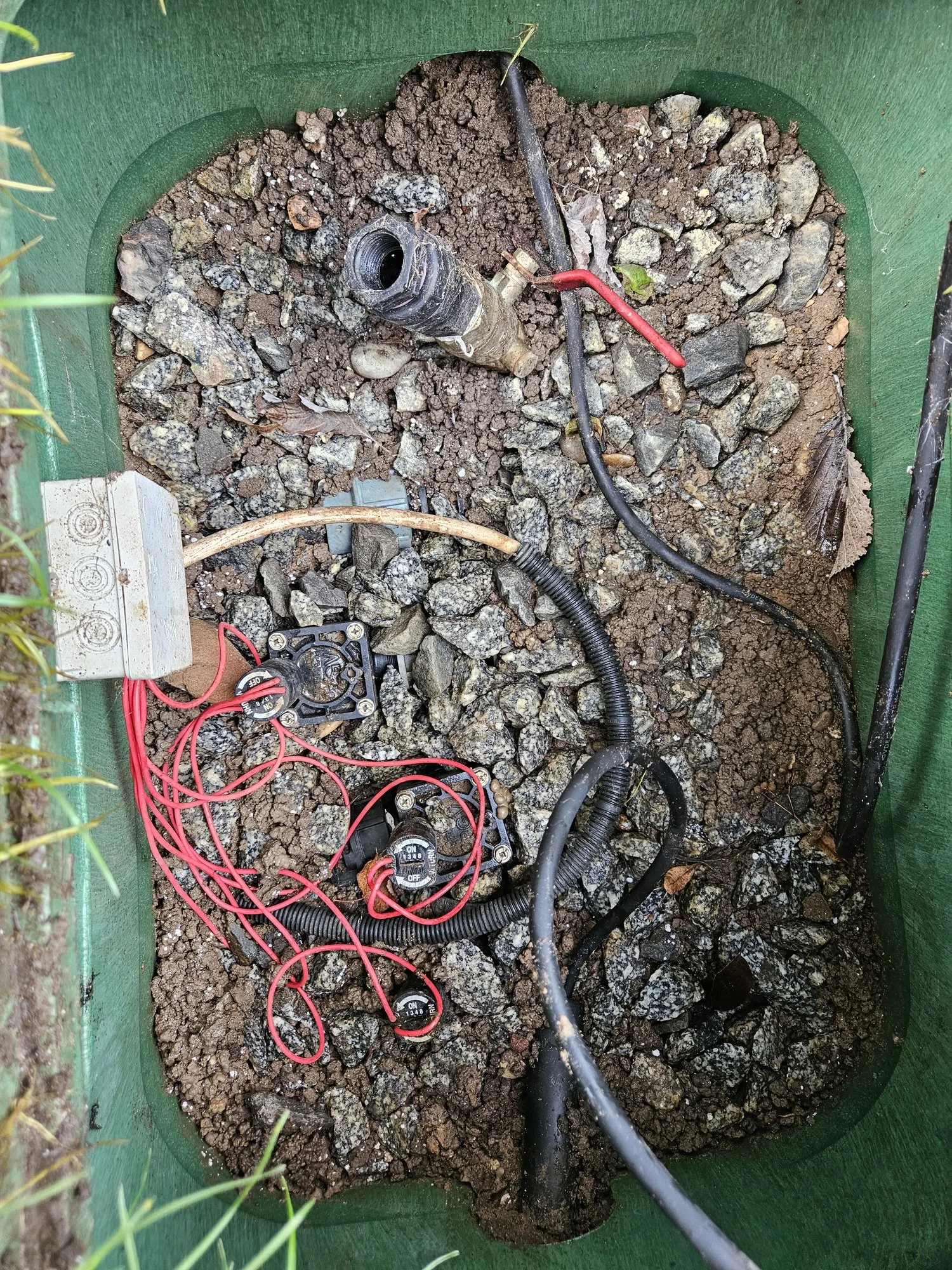

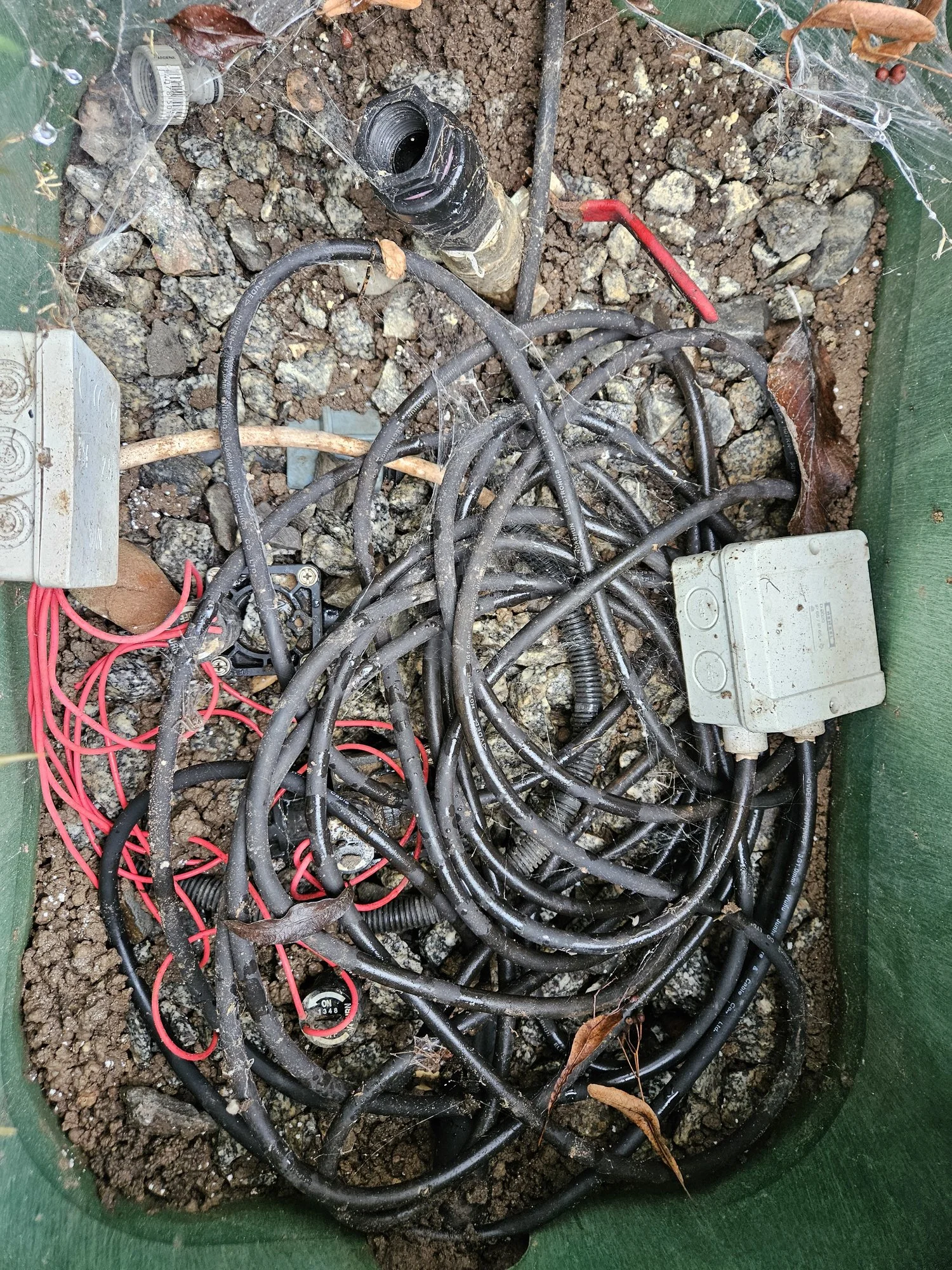

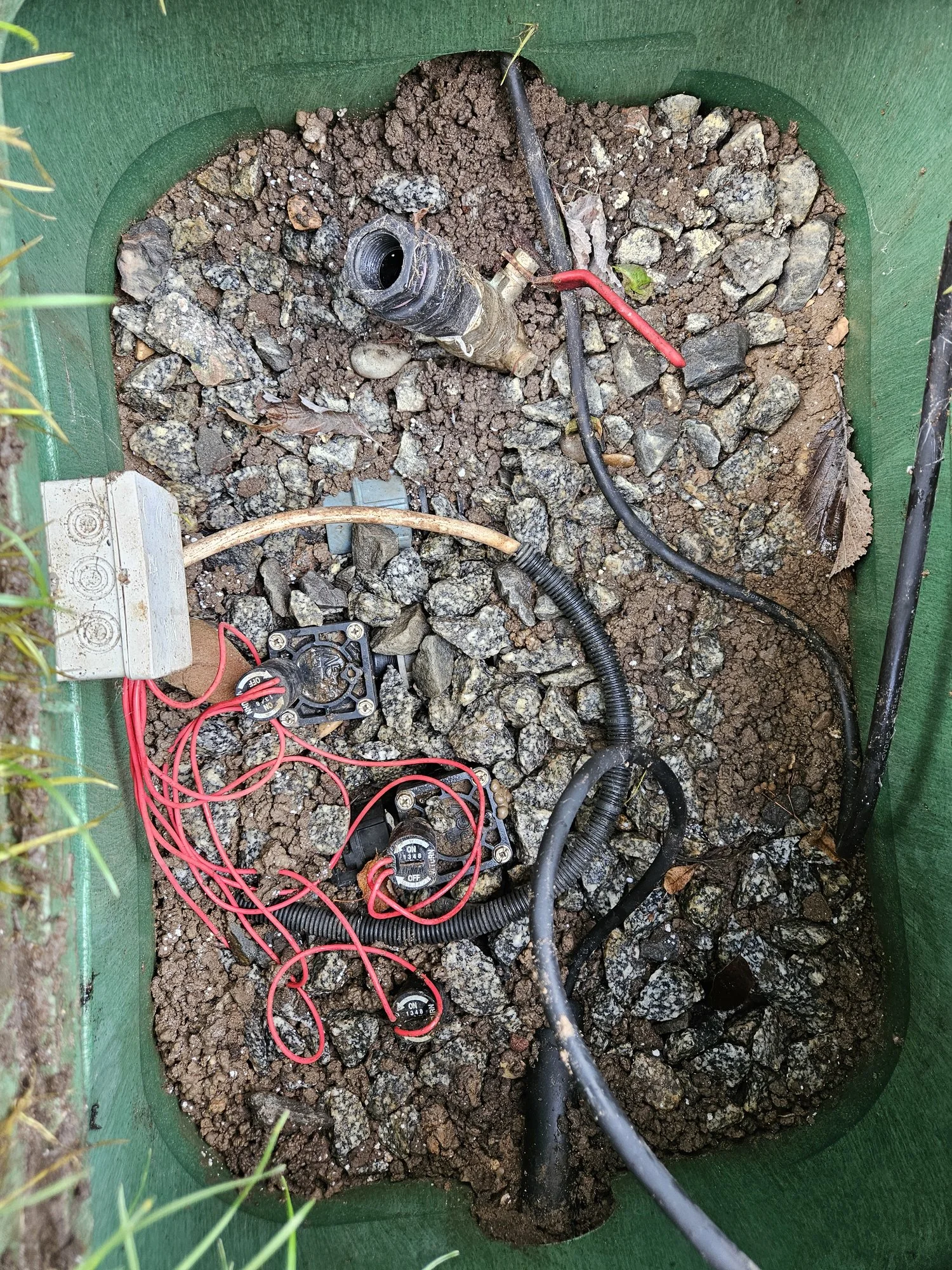

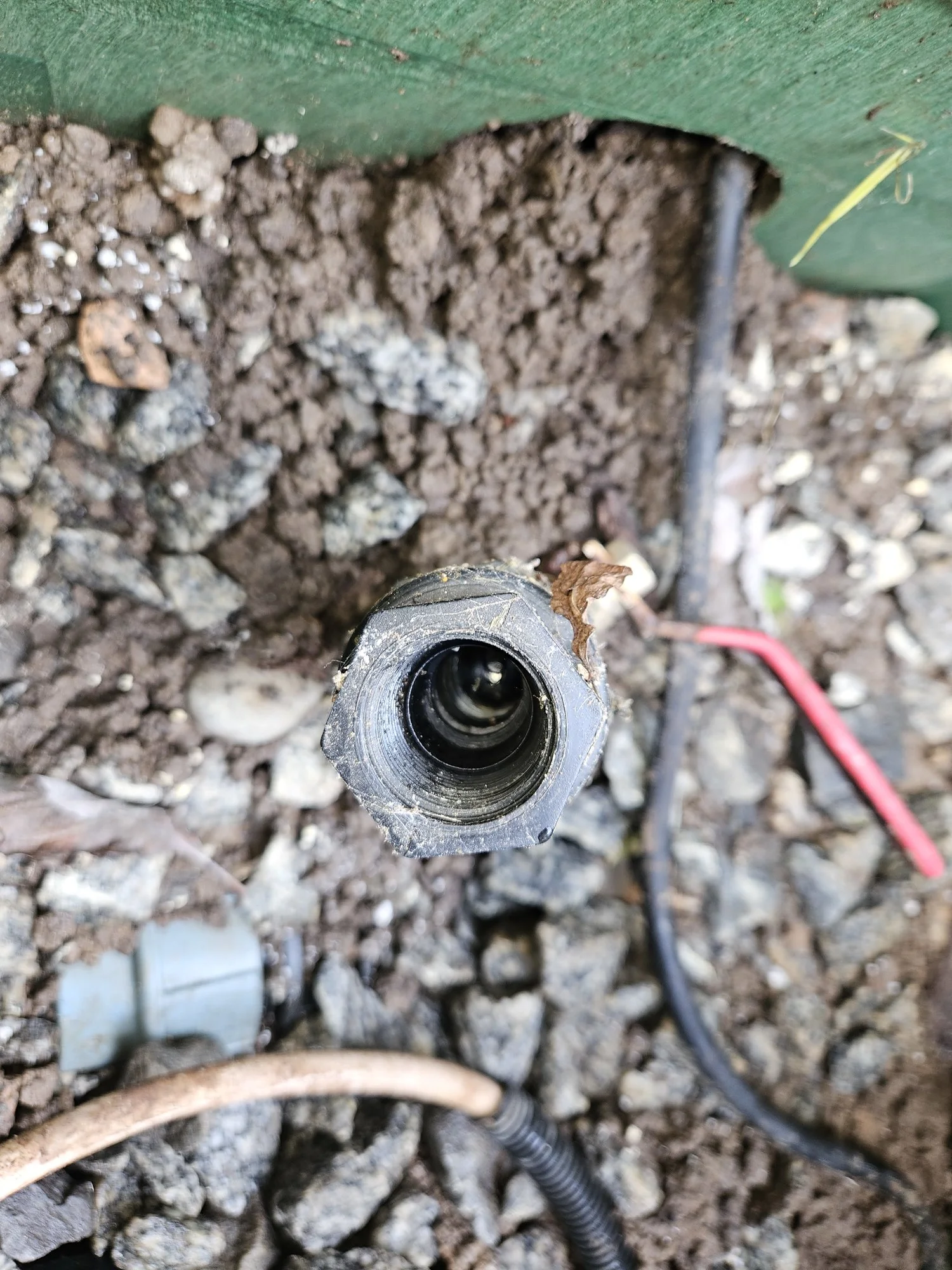

So hab mal ein bisschen versucht das zu ordnen, anbei die Bilder der aktuellen Situation.



[IsabellWeinzierl]

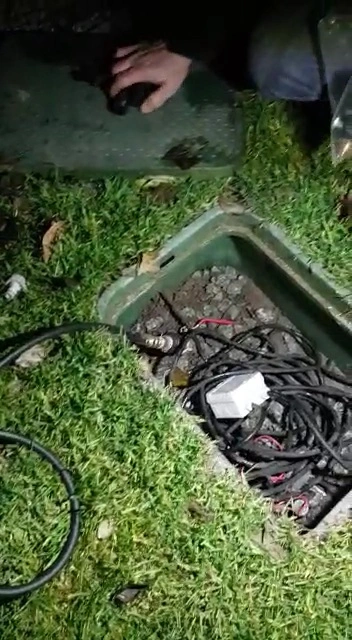

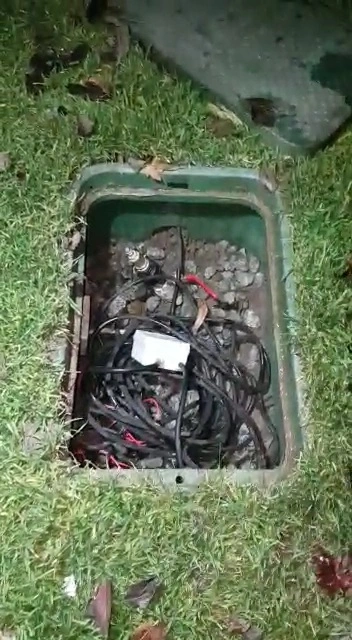

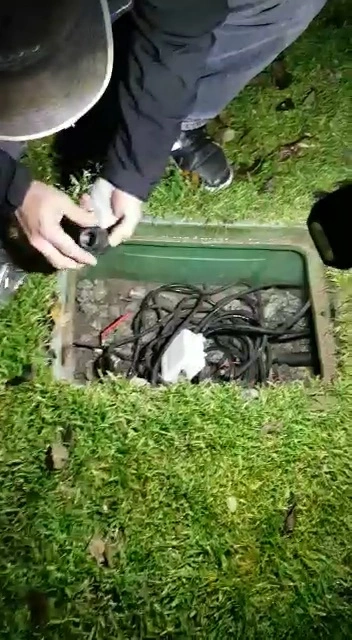

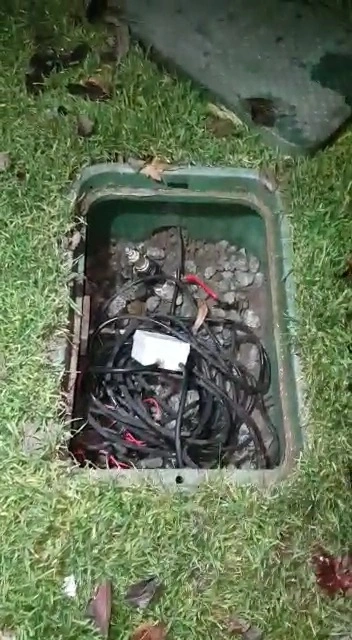

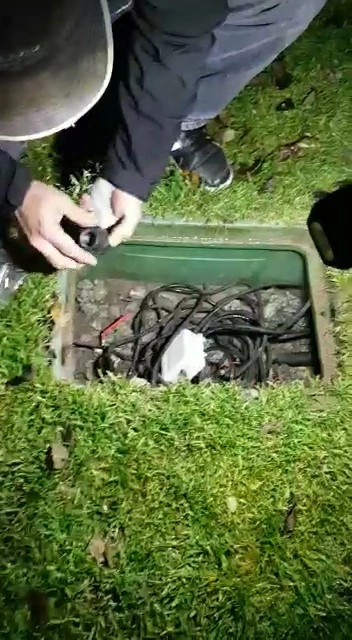

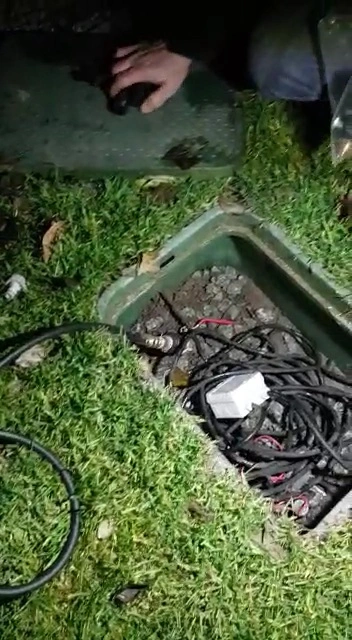

Der Vorbesitzer hat mir noch diese Bilder zukommen lassen, als Beispiel wie das ausblasen mit Kompressor bei ihm aussah.

Könnte das der passende Aufsatz sein:

Adapter Druckluftanschluss 1/2"IG und 3/4" IG, 9,90 €

DVS Beregnung Jetzt <b>Plug & Rain Sets</b> für die Bewässerung bei DVS Beregnung ✔ online bestellen ✔ Versand mit DHL ✔ Sets & Komponenten und Markenproduk

dvs-beregnung.de

Frage mich immer noch was man mit der Zisternenpumpe macht (nur ausstecken?) Oder ob man den roten Hahn am Kugelventil verstellen muss und wozu der überhaupt dient 🫣

Freue mich über Tipps für den Laien
Viele Grüße
Isabell



[Faxe59]

Servus Isabell
Der Rote Hebel gehört zu einem Kugelhahn, der während der Bewässerungs Saison geschlossen bleibt und nur zum Ausblasen der Anlage dient.
Das Teil auf dem Bild zeigt einen Teile (Männchen) einer Druckluftkupplung und ist genau das was du brauchst.
Ich würde dir gerne Schritt für Schritt erklären wie du die Anlage richtig einwinterst.
Dazu bräuchte ich aber noch einige Informationen.
Habe dir daher mal eine PN geschickt.
LG Herbert



[Petbe]

Frage mich immer noch was man mit der Zisternenpumpe macht

Kommt darauf an, was das für eine Pumpe ist. Steht die im Wasser oder außerhalb? Hast Du eine genaue Bezeichnung der Pumpe? Ist die in der Zisterne und ist da oder woanders noch eine Steuerung verbaut, zeig bitte Bilder.

Gruß
Peter



[IsabellWeinzierl]

Die Pumpe ist in der Zisterne, deren Deckel habe ich noch nie geöffnet...

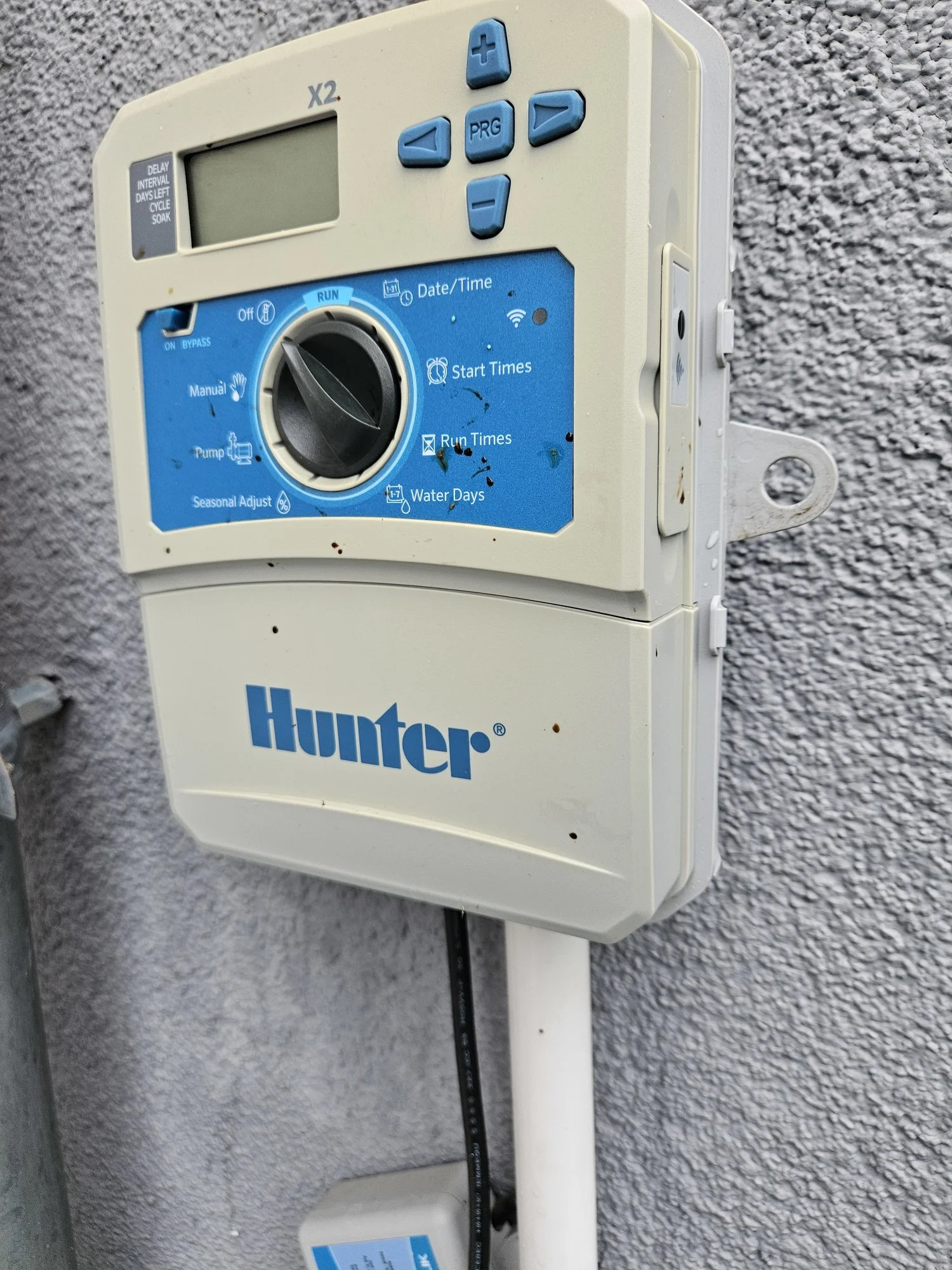

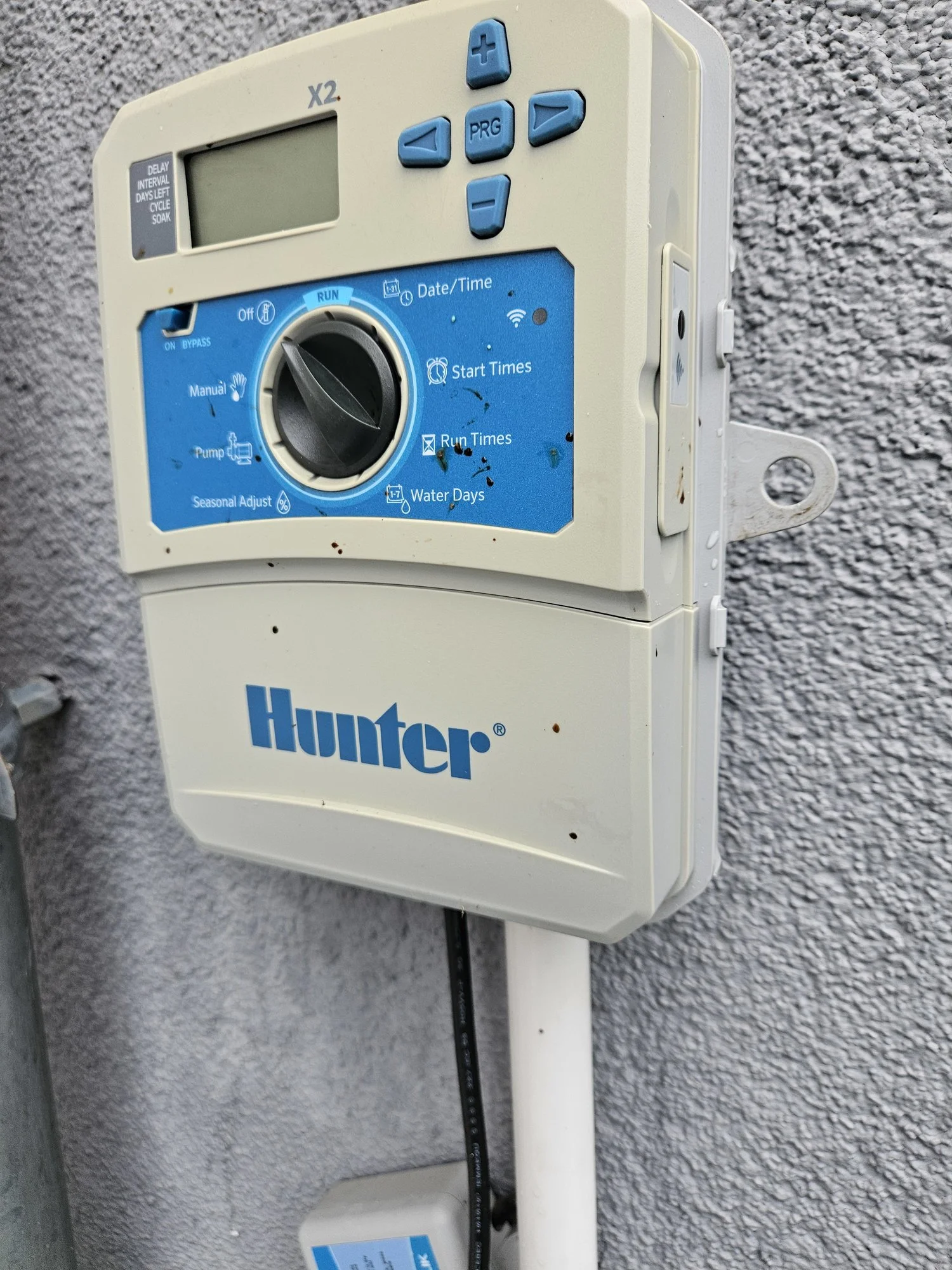

Die Steuerung der Bewässerung anbei.



[SebDob]

Die Boxen sind immer noch nicht sauber. Da liegt ja immer noch alles drin…



[Petbe]

Die Pumpe ist in der Zisterne,

Dann kann die da bleiben. Ob die Leitung von der Pumpe zu der Verteilung entwässert werden muss und wie weil sie nicht frostfrei verlegt ist, kann nur der Vorbesitzer beantworten..
