Hallo. Ich bin neu hier im Forum, lese auch erst seit kurzem mit.
Ich plane eine Bewaesserungsanlage fuer meine kleine Rasenflaeche von gut 110m2. Bei einem Fliessdruck von 3,3 Bar habe ich ca 650L Wasser pro Stunde am Wasserhahn. Geplant hatte ich die MP Rotatoren mit den 2.8 Bar Gehäusen zu nehmen . Dafuer muesste ich drei Kreise anlegen. Meine Frage ist jetzt, ob die Rotatoren mit dem 2.1bar Gehäuse das gleiche Spruehbild erzeugen, wie mit dem empfohlenen 2.8 bar Gehäuse?
Ich sag schon mal Danke.
Olaf



[SebDob]

Anderes sprühbild!

Deine Skizze vom Grundstück mit eingezeichneten Regnern?

2,1 bar Gehäuse, oder 2,8bar Gehäuse sind nicht nötig. Ein druckminderer für alle reicht. Mehr dazu wenn deine Skizze vorliegt.



[Rennpappe]

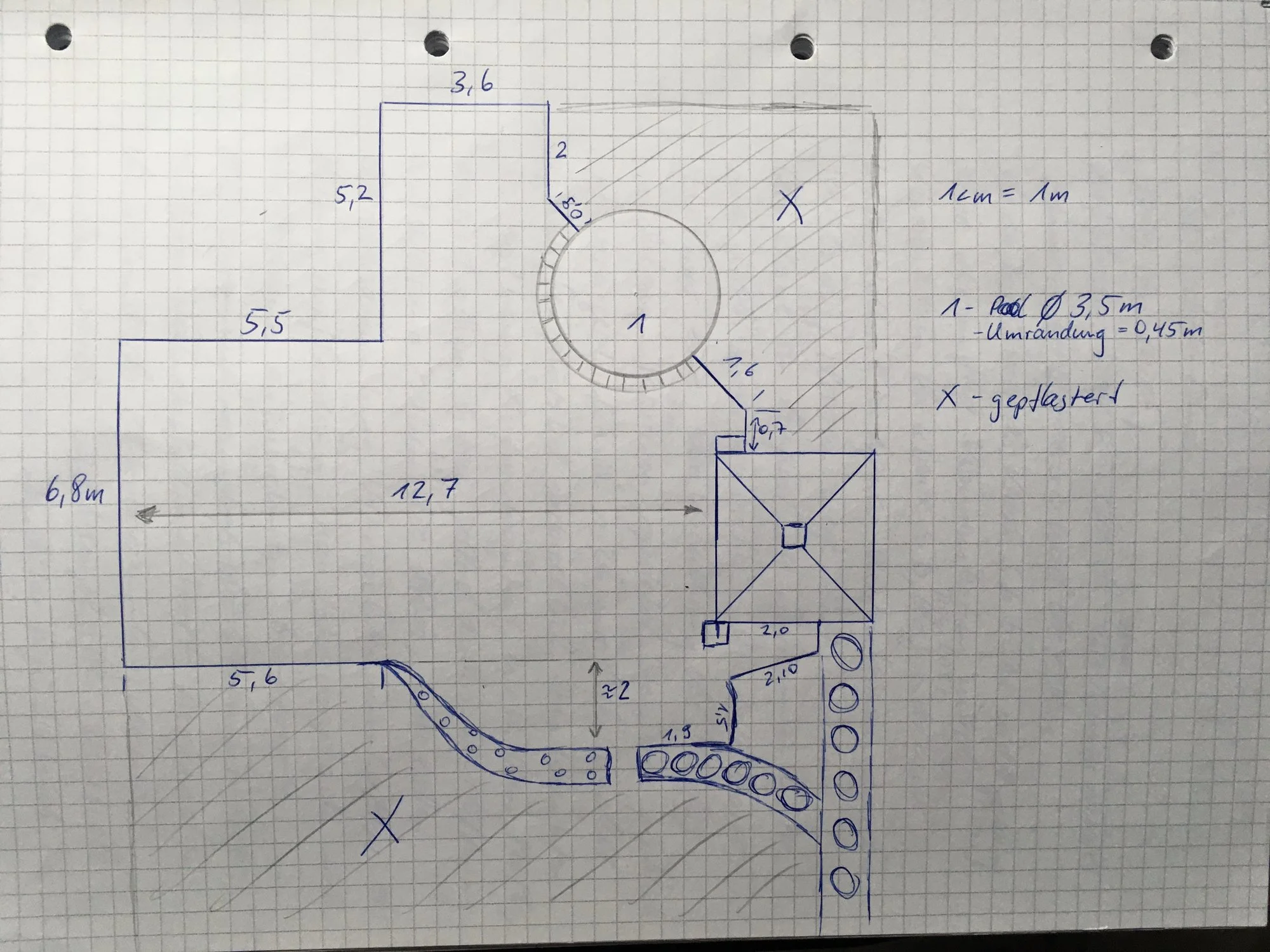

Hab jetzt mal einen Plan rangegangen.



[Rennpappe]

Jetzt sollte der Plan da sein .



[Rennpappe]

Ich sage schon mal Danke.



[SebDob]

Jetzt sollte der Plan da sein .

Kannst du auf diesem verlinkten Bild was erkennen?



[Rennpappe]

Erneuter Versuch. Sorry.



[SebDob]

Das andere auch...

Auf deiner Tastatur "DRUCK" und dann Paint auf "einfügen" und abspeichern.



[Rennpappe]



[SebDob]

Jetzt sollte der Plan da sein .

Das...



[Rennpappe]



[SebDob]

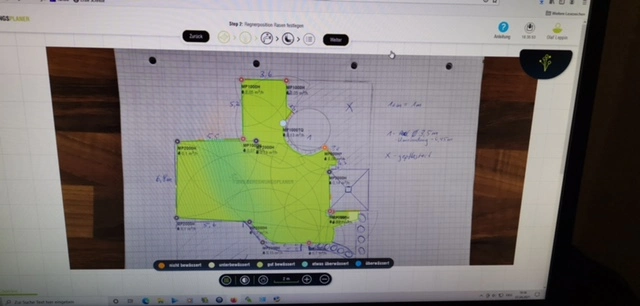

Das Bild von DVS.



[Rennpappe]



[Rennpappe]

Ich probiere nachher ein besseres Bild hochzuladen.



[Rennpappe]



[Rennpappe]

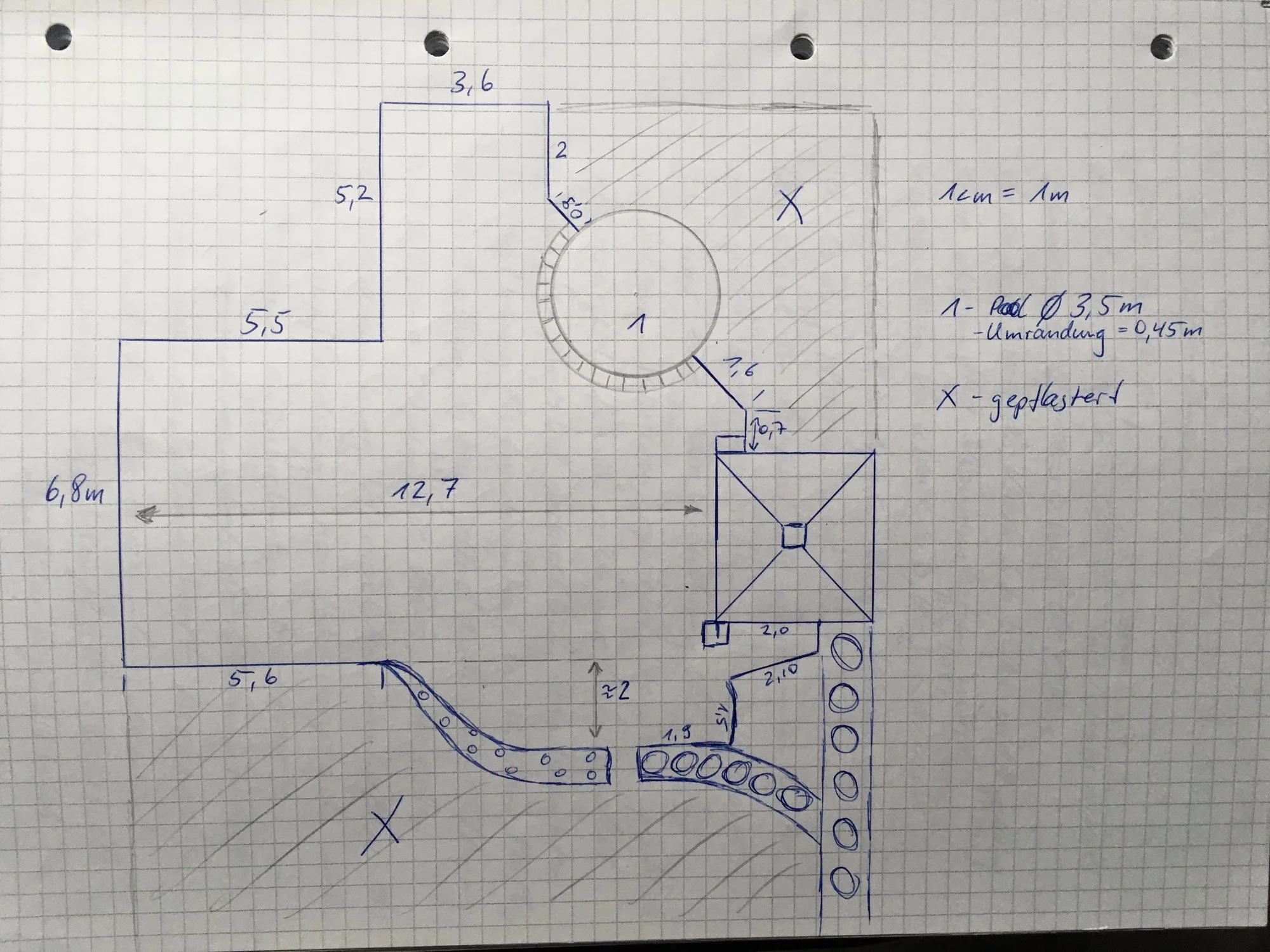

Guten Morgen. Ist’s jetzt besser ? Hab es vom Handy hochgeladen.



[SebDob]

Am Pool würde ich einen mehr probieren, dafür die Überregnung (zu weit) aufheben.

Die Umsetzung so in einem Kreis mit den aufgeführten Regnern funktioniert nicht. Die 800ter Regnen mehr als die größeren. Ich weiss, was anderes kann das Tool nicht.

Plane mit 7m Reichweite max und R Van. Dann kannst du alles verbinden wie du willst.

Hast du einen Hauswasseranschluss oder einen Brunnen?

Welches Maß hat die Ecke am Pavillion? Das was jetzt hell ist. Dort könnte ein Eckregner rein. 1,2x 4,6m oder mehr...



[Rennpappe]

Danke schon mal. Anschluss ist Trinkwasser. Ich schau mir das mit dem Pool und der Ecke zu Hause mal an.



[Rennpappe]

Sind die R Vans besser als die MP Rotatoren ?



[Jagger]

Sind die R Vans besser als die MP Rotatoren ?

Ist BMW besser als Audi?
Beide haben ihre Vor- und Nachteile.

...aber gleich kommt sicher wieder das Werbevideo



[Rennpappe]

Hätte ja sein können das es was handfestes gibt, welches für eine Marke spricht.



[SebDob]

Die r Van sind nicht so fehleranfällig, lassen sich ohne Montage reinigen und Werkzeuglos einstellen.

Dafür verbrauchen sie mehr. Ist aber auch nicht so schlimm, da sie die gleiche Rate haben wie die getrieberegner von Rain Bird. Dadurch ist die Kombination leichter umzusetzen.

Zum Wasseranschluss...
Schau ob du einen druckminderer nach dem Zähler hast. Falls du nicht sicher bist, mach Fotos.
Der DM darf erst nach dem Gartenwasser Abgang sein. Der soll dein Haus schützen und nicht das Gartenwasser reduzieren.



[Rennpappe]

Einen Druckminderer habe ich nicht, nur ein Manometer, welches 4 bar anzeigt.



[Rennpappe]



[Rennpappe]

Hab nochmal ein wenig was verändert.



[SebDob]

Die mp Corner sind nicht so toll mein ich. Hat der bei DVS keine Seitenstreifen Düsen?

Mach mal nen Foto davon. Das man was sieht, was hinter der Uhr kommt...



[Rennpappe]

Hinter der Uhr kommt eine Entkalkungsanlage. Danach geht es mit 22 mm Cu weiter. Die letzten Meter bis zur Zapfstelle sind dann 18mm Cu.
Bietet sich die Streifendüse anstelle des Corners an ?



[SebDob]

Kann es sein, dass die Anlage dir den Druck klaut?
Warum willst du das Gartenwasser enthärten? Der Umbau ohne Enthärter wäre sicher sinnvoll. Auch um die Kosten für die Enthärtung zu senken.

Du musst die Tabelle der Regner lesen lernen. Schau dir die Modelle an. Damit kannst du arbeiten.

Du setzt an die untere Ecke eine Seitenstreifendüse. 1,2m aufwärts. Das sollte klappen da zumindest etwas besser Wasser hinzubekommen. An die Ecke vom Pavillon.
RCS Düse.



[Rennpappe]

Ich schau mir das mal an. Nachträglich einen Strang vor der Entkalkungsanlage einbauen wäre zu viel Aufwand. Ging die Jahre auch so, Kosten sind überschaubar.



[SebDob]

Dafür hast du den Aufwand im Garten. Ggf 1 oder mehr kreise zusätzlich. Eine Baustelle hast du so oder so...

Oder ggf mit einer Pumpenkaskade probieren...



[Rennpappe]

Hallo. Hab heute mal etwas gemessen. Ich hab hinter der Entkalkungsanlage einen 1/2 Zoll Hahn den ich zum Messen genutz habe. Wenn die Entkalkung an ist habe ich bei 3,5 bar ca. 735 l/h, wenn sie aus ist 1028l/h. Rohre sind 22mm Cu und der 1/2 Zoll Wasserhahn.
Eingang ins Haus ist ein 40mm PE Rohr.
Ich überlege ob es sinnvoll ist direkt nach der Wasseruhr auf 28mm Cu als Gartenleitung umzubauen. Sollte man das neue Rohr vor oder hinter dem Wassermanometer ( nicht einstellbar) einbauen ? Danke.
Olaf



[Rennpappe]



[SebDob]

Kannst du an dem Filter was einstellen?


Natürlich wird direkt hinter der Uhr abgegangen. Und dann hast du mit cu28 eine andere Basis. Zum absperren dann bitte auch einen Kugelhahn und kein Wasserhahn.
Ich sage dir schonmal mindestens die 3fache Menge vorraus. Das zeigte sich bei anderen auch.



[Rennpappe]

Am Filter selbst kann ich nichts einstellen.
Dreifache Menge wäre ja ein Traum. Gibt es zu Cu 28 eine Alternative?



[Rennpappe]

Wenn ich den Gartenabgang direkt hinter die Uhr setze, benötige ich ja noch einen Wasserfilter. Könnte ich den Abgang nicht nach dem Filter setzen?
Olaf



[Rennpappe]

Macht es auch Sinn bei den Cu Bögen beim Verlegen anstatt eines 90 Grad Winkels lieber zwei 45 Grad Bögen zu nehmen!



[SebDob]

CU ist nicht mein Fachgebiet. Aber es gibt statt Winkel auch Bögen...

Ich denke, dass dein "Filter" einen Druckminderer verbaut hat. Meiner sieht ähnlich aus, ist aber einstellbar.

Den Abzweig kannst du ohne Filter machen, dafür dann einen in deiner Verteilung. Wie du willst. Es gibt " 10 Zoll Filter" BEISPIEL:

WASSERFILTER VORFILTER 5000 L/h PUMPENFILTER FILTER HAUSWASSERWERK 10 BAR FEST | eBay

Entdecken Sie WASSERFILTER VORFILTER 5000 L/h PUMPENFILTER FILTER HAUSWASSERWERK 10 BAR FEST in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!

www.ebay.de

Bei Trinkwasser jetzt nicht unbedingt nötig, kann man aber machen. Ich habe einen mit Maschen zum auswaschen für Brunnenwasser.

Dein Abzweig sollte prinzipiell so fett wie möglich sein. Draussen gehst du ja auch nach Möglichkeit mit PE32 Rohr weiter.

Laut Anleitung hat er keinen Druckminderer... Liest du was anderes?

HONEYWELL Primus F Wasserfilter 1''

Hast du denn mal vor dem Wasserenthärter gemessen was dort kommt? Da muss ja nur der Schlauch ab...



[Rennpappe]

Vor dem Enthärter hab ich nicht gemessen . Da könnte ich dann aber nur die Menge ohne Gegendruck messen.



[SebDob]

An die flexschläuche musst du doch nur das Teil anbauen.



[Rennpappe]

Dann müsste ich mir erst Adapter besorgen.



[SebDob]

Ich denke nicht, dass dein Entkalker unendlich Volumen durchlässt. Er muss ja auch wirken/arbeiten können...



[Rennpappe]



[Rennpappe]

Wenn ich das umbaue, macht dann die Variante B mehr Sinn, oder wird der Unterschied in Richtung Verluste nicht groß sein?



[Rennpappe]

Ist es dann auch sinnvoll eine 1Zoll Wasseruhr zu nehmen.? Sorry für die vielen Fragen.
Olaf



[SebDob]

Die Verluste im Fitting sind nicht sonderlich. Weil es immernur kurze Strecken sind.

Du hast deinen Filter vergessen. Den bitte auch nur vor den Entkalker.

Druckverlust Online-Rechner

www.druckverlust.de

Hiermit kannst du etwas spielen. Da kannst du von normaler Leitung auf T Stück etc gehen.

Die Wasseruhr muss auch nur wieder zu deinem Bedarf passen. Eine 1/2" Uhr dürfte bis 2,5m³ sein. Das sollte reichen. Der Verlust auch hier wieder nur gering.
1bar bei 3m³; 0,5 bei 2m³.



[Rennpappe]

Der Filter kommt natürlich vor den Entkalker. Passt .
Es ist also relativ unerheblich ob ich Variante A oder B verbaue ?
Wasseruhr wird dann wohl eine 3/4 Zoll werden.
Sollte ich dann auch einen 1 Zoll Kugelhahn als Zapfstelleverwenden?



[SebDob]

1" Kugelhahn auf jeden Fall!

3/4" der Wasseruhr ist nur der Anschluss. 2,5m³ ist die Größe... Ggf mit dem Versorger absprechen. Der Gartenzähler muss ja auch mit dem Hauptzähler alle 6 Jahre Getauscht werden...



[Rennpappe]

Eine 3/4 Zoll Wasseruhr hat selbst einen 1 Zoll Anschluss. Wird dann aber am Rohr mit 3/4 Überwurf verschraubt.



[SebDob]

Sprich dich im besten Fall mit deinem Versorger ab...



[Rennpappe]

Hallo. Ich werde demnächst den Umbau der Wasserleitung auf 28mm CU in Auftrag geben. Deswegen gibt es erstmal nichts Neues. Danke für die Infos, welche ich bis jetzt von euch bekommen habe.
Olaf
