Neue Anlage planen Rasenbewässerung

[Pat11]

Sorry ich bin noch etwas verwirrt, Grundsatzfrage:
die beiden Wassersteckdosen laufen unabhängig von den beiden Bewesserungskreisen, die sind nicht im z.B. 2.Kreis mit dran, sondern werden nochmal separat gelegt als Dauerdruckleitung?

Wenn ja, wird diese Leitung dann am Wasserhahn per z.B. Y-Stück angeschlossen?



[SebDob]

Ja, du gehst zwischen Wasserhahn und Box ab. Wie es dir passt.



[Pat11]

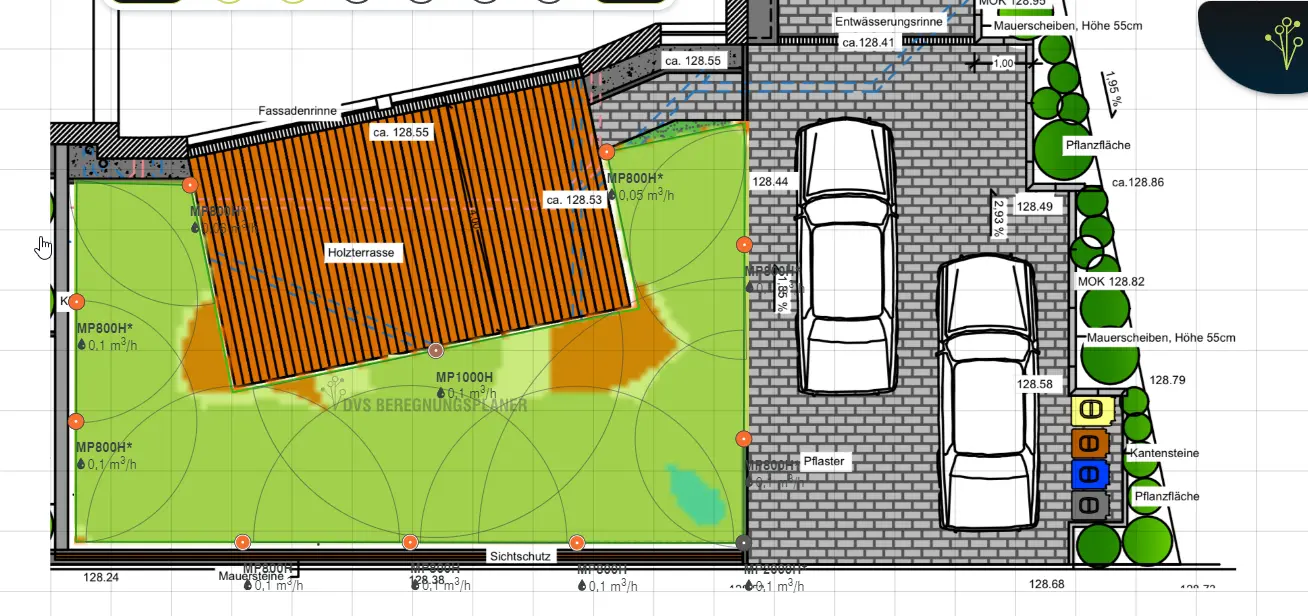

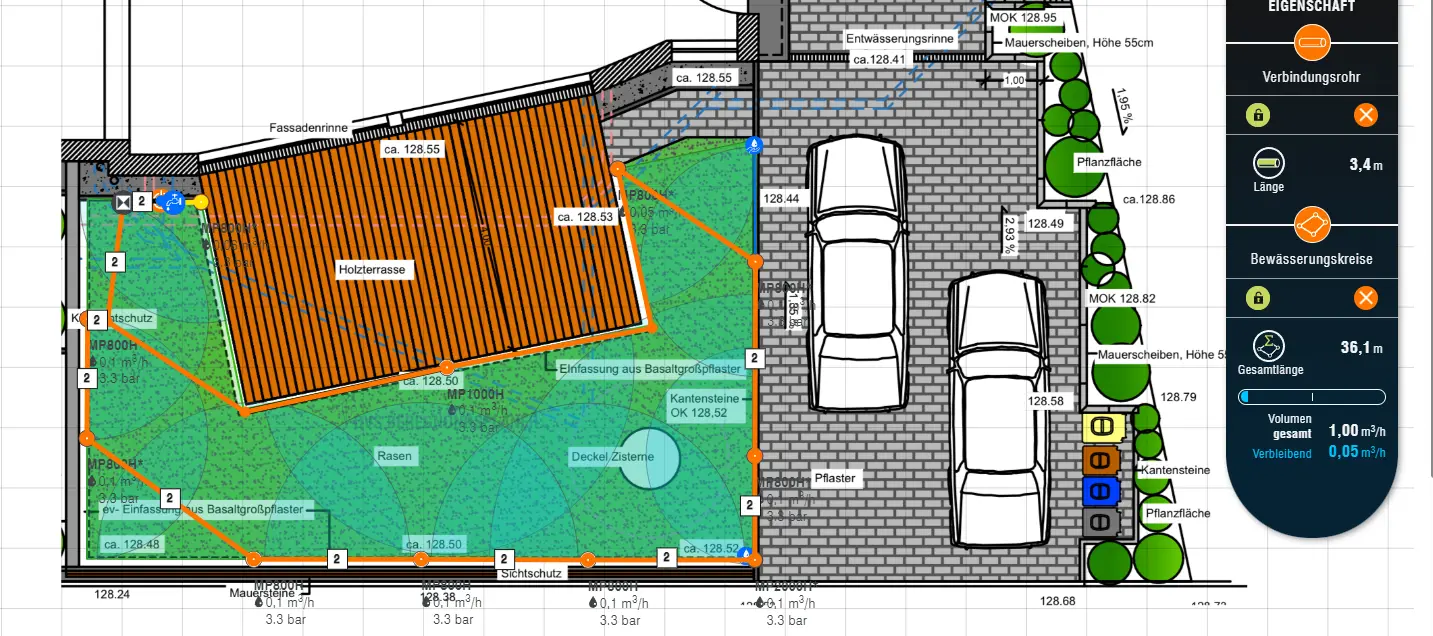

So Leute, der erste Schritt ist getan, jetzt wollen die Teile bestellt werden



[Pat11]

Würdet Ihr Hunter oder Rainbird als Steuerung vorziehen? Wifi bzw. wifi-ready sollte vorhanden sein.

Ich werde ja eh schon die Rvans nehmen, da wäre doch die Steuerung perfekt passend oder egal?



[Faxe59]

Ich habe sehr gute Erfahrungen mit der Hunter. Pro HC.
Lies dich da mal ein.



[SebDob]

Das ist eine Wissenschaft für sich. Schreib auf was du willst und brauchst, und wer wie was bietet.

Ich würde auch immer zu mehr Kreisen der Steuerung raten. Man weiß nie was kommt…

Von einem rasenkreis bin ich auf 2. dazu Vorgarten, dazu Beete. Und jetzt auch separat das Gewächshaus…

Der Garten wächst und verändert sich. Mit Shelly bin ich aber flexibler als du… Ich bau mir ein Kreis wann ich will…



[Pat11]

Je nach volumenstrom pe25 oder besser pe32 Rohr.
Wasserhähne gehen mit pe20 Rohr.

welches Rohr sollte ich nehmen, 25 oder 32? DVS sagt 25



[SebDob]

Dvs kann nichts anderes.

1qm und mehr, ich würde 32er nehmen.



[Pat11]

Prima dann werde ich das so machen, nicht das meine Anlage am Ende zu überdimensioniert ist für meine winkligen 50-60qm

Die fertigen Boxen haben aber nur 25mm Anschlüsse!?

Bei unter 2m Sprühweite passt das auch mit dem Rvan14 inkl. Prs?



[SebDob]

Ich habe einen 14er laufen an meiner 3m Terrasse. Den kannst du auf 0 ausdrehen. Ansonsten kannst du ihn auch schief einbauen, dass er nach vorn nicht so weit kommt…

Für das leichte ausrichten ist deshalb das flex Rohr wichtig.



[Pat11]

Ich habe einen 14er laufen an meiner 3m Terrasse. Den kannst du auf 0 ausdrehen. Ansonsten kannst du ihn auch schief einbauen, dass er nach vorn nicht so weit kommt…

Für das leichte ausrichten ist deshalb das flex Rohr wichtig.

Stimmt, das mit dem schräg stellen wäre ja auch noch eine Option.



[Pat11]

Ich habe nochmal eine ganz dumme Verständnis frage, muss mein Bewässerungskreis wirklich ein geschlossener Kreis sein, sprich per T-Stück trifft sich die Leitung wieder, oder ist es so wie auf dem Screenshot, sprich es gibt dann immer eine Endkappe???

Macht doch beides Sinn, oder??


Außerdem, wenn ich einen 32er Schlauch nehme, dann muss ich an der BOX reduzieren auf 25, korrekt?



[Faxe59]

Das mit PE-25 an der Ventilbox verstehe ich nicht.
Die Verteiler von sämtlichen Herstellern haben doch 1 Zoll AG
und/ oder 1 Zoll IG Überwurfmuttern.
Die Ventile selbst 1 Zoll AG oder IG.
Bei deinen Kreislängen sind geschlossene Kreise nicht notwendig.



[Pat11]

Also hier steht , 4x25mm Schlauch Anschluss, ich wollte aber einen 32er nehmen für meine 3 Kreise jeweils.

Nicht notwendig, aber eher besser oder egal?



[Faxe59]

Ja das sind die Klemmverbindungen.
Bei dem Set sind 1* für PE-32 und 4* für
PE -25 dabei.
Vermutlich bieten sie es so an, weil die meisten den Zulauf mit PE-32 und die
Abgänge in die Kreise mit PE-25 ausführen.
Wenn du das nicht selbst zusammenstellen möchtest, was übrigens um einiges günstiger käme,
kannst du Klemmverbinder mit 1 Zoll Gewinde und PE-32 Aufnahme auch in jedem Bauhaus mit Sanitärabteilung kaufen.



[Pat11]

Danke dir, nachdem ich mir heute die Liste gemacht habe, war ich auch schon am überlegen, da ich für die Wassersteckdose eh kein Ventil brauche, es aber beim 4er dabei ist, wollt ich morgen mal eine Box zusammenstellen.



[Faxe59]

Du brauchst aber die Klemmverbinder mit Überwurfmutter.
Wenn du die starren Klemmverbinder an die Magnetventil Ausgänge schraubst,
bekommst du im Schadensfall die Ventile nicht ausgebaut ohne die Ventilbox auszugraben.



[Faxe59]

Das wären die Materialien die du benötigst



[SebDob]

Statt ends

Ich habe nochmal eine ganz dumme Verständnis frage, muss mein Bewässerungskreis wirklich ein geschlossener Kreis sein, sprich per T-Stück trifft sich die Leitung wieder, oder ist es so wie auf dem Screenshot, sprich es gibt dann immer eine Endkappe???

Macht doch beides Sinn, oder??


Außerdem, wenn ich einen 32er Schlauch nehme, dann muss ich an der BOX reduzieren auf 25, korrekt?

Statt Endstück kommt ein Fitting dran mit Anschluss wie du es brauchst.

Wenn man fertig kauft, geht nur was angeboten wird. Trau dich, alles Baukasten..,



[Pat11]

So Leute, langsam nimmt das Fahrt uff...
Alles bei Wasser&grün bestellt, die sind auch nich weit weg von mir, also mein lokaler Kaufgedanke ist auch abgedeckt

Hab mich für RB entschieden, das App gesteuerte Gerät sollte für mich passen/ausreichen.
Leitung ist alles PE32.



[Pat11]

Hallo,
Ich bin nun endlich am einstellen, und leider bekomme ich keine große wurfweite hin, ca 1-2m Max mit den RVan 14. die Gehäuse sind schon auf vollem Druck eingestellt.

Weiß jemand was mein Problem sein könnte?



[SebDob]

Dein Hausdruckminderer voll auf? Abzweig vor den druckminderer gelegt??



[Pat11]

Dein Hausdruckminderer voll auf? Abzweig vor den druckminderer gelegt??

Nein das ist technisch nicht mehr möglich bei uns. Geht alles über eine Leitung.

Druck ist voll auf, 4Bar gibt die Stadt her.



[SebDob]

Hast du ein Manometer im Verteiler eingebaut?

Dein fliessdruck bricht zusammen. Deine Messung muss fehlerhaft gewesen sein, oder du hast Zuviel Widerstand von deinem Abzweig bis zum regner. Irgendwo dünne Röhrchen oder Schläuche, einen Wasserhahn statt einen kugelhahn etc. Ventile nicht voll aufgedreht/durchflusenge reduziert…



[Pat11]

Die Messung habe ich genau nach Anleitung mit euch hier durchgeführt, da sollte es passen.

Alles andere ebenfalls.

Könnte der Anschluss siehe Bild da Problem sein?

Die Messung, wurde an diesem Wasserhahn gemacht, ohne den schwarzen zweifach Verteiler. Der kam im Nachgang beim verbauen der Anlage.

Der Verteiler wo die Ventile dran stehen, ist der ganz normale von RB ANSONSTEN IST ALLES MIT PE 32 VERBAUT.



[Marmande]

Steinigt mich ruhig, aber ist das ein Aufwand für das bißchen Grünfläche.



[Pat11]

Nun ist alles verbaut, und ich habe mich auch strikt nach Euren Empfehlungen Tipps gerichtet. Nun benötige ich nur noch ne Lösung für mein Druckproblem



[SebDob]

Die Messung habe ich genau nach Anleitung mit euch hier durchgeführt, da sollte es passen.

Alles andere ebenfalls.

Könnte der Anschluss siehe Bild da Problem sein?

Die Messung, wurde an diesem Wasserhahn gemacht, ohne den schwarzen zweifach Verteiler. Der kam im Nachgang beim verbauen der Anlage.

Der Verteiler wo die Ventile dran stehen, ist der ganz normale von RB ANSONSTEN IST ALLES MIT PE 32 VERBAUT.

Du hast mit dem Verteiler gemessen? Diese Verteiler haben minidurchlässe...!

Mach doch bitte den Test nochmal. Einmal am Wasserhahn direkt, einmal am Verteiler...

Alles was Gardena im schriftzug trägt, gehört erstmal nicht in eine Bewässerungsanlage... Worst Case könntest du den Frostfreien Wasserhahn entnehmen, einen Kugelhahn einsetzen und direkt in die Beässerung rein.

Dein Gartenschlauch hättest du auch von der Ventilbox oder wenigstens vom PE abnehmen können.



[Pat11]

Du hast mit dem Verteiler gemessen? Diese Verteiler haben minidurchlässe...!

Mach doch bitte den Test nochmal. Einmal am Wasserhahn direkt, einmal am Verteiler...

Nein ohne den Gardena Verteiler, direkt am Außenwasserhahn, der vom Installateur verbaut ist.
Das Messgerät von DVS habe ich bereits an jemand weitergegeben :/

Ich vermute aber stark, das es am 2-Fach Verteiler liegt.

Soll ich sowas verbauen, und dann das PE32 ran?



[SebDob]

Nein, das ist alles zu mickrig!

Geht mit einem Messing t Stück dran. Wasserhahn zur Seite, unten der Fitting ran. Was hast du da? 3/4“ oder 1“ Am hahn?



[Pat11]

3/4 am Hahn.
Ich habe nun diesen hier bestellt, mal schnell bei AMA, der kommt noch heute Abend an.
Eigtl. benötige ich den 2. Anschluss da nicht, hab dafür ne Wassersteckdose an ner besseren Stelle im Vorgarten verbaut.

Leider war ich vor 3 Jahren noch nicht so gut informiert beim Leitung planen vom Haus, auch meine Installationsfirma war nicht so informativ, sonst hätte ich natürlich vorm Filter abgezweigt, sonst hätte ich 1" verbauen lassen etc. Hätte hätte



[SebDob]

Das wird wahrscheinlich auch nicht reichen. Probier es aus. Ansonsten retour…



[Pat11]

Ok weil?
was genau meinst du mit T-Stück?

Das ist doch quasi einer.

Den Außenhahn von KEMPER kann ich nicht entfernen, und daran habe ich ja gemessen mit dem DVS-Messwerkzeug.



[SebDob]

Ein rohrstück aus Messing.

Du hast bei dir Mini kugelhähne dran. Fliessrichtung wird auch gebremst…

Verlinke dir später noch ein t Stück



[Pat11]

Ein rohrstück aus Messing.

Du hast bei dir Mini kugelhähne dran. Fliessrichtung wird auch gebremst…

Verlinke dir später noch ein t Stück

ok top.
wenn ich das ohne den Heizungsbauer machen kann klingt das gut.



[Faxe59]

Oder du baust dir aus diesen Teilen deinen Abgang.
Vortei ist der Durchmesser ist überall 1“ und die Überwurfmuttern haben eine Flachdichtung. Ohne diese wird die Verbindung vom Kemper Ventil eh nicht dicht.
Gibt es bei Wasser und Grün.
Hab ich erst letzte Woche bei einem Freund so verbaut.
Kein Druckverlust.



[SebDob]

Ganz rechts oben……



[Pat11]

Ich hab das Teil von AMA eben verbaut, aber wirklich viel ist nicht passiert, ist ja auch einfach wirklich alles kleiner, wie Ihr schon vermutet habt.

Werd das mit dem T-Stück machen
Kämpfe parallel mit dem trockenen Boden, der noch geebnet werden muss vor der Rasen Bestellung.



[SebDob]

Ich würde einfach ein dickes flexrohr da verbauen wenn du auf den Hahn verzichten kannst.

Von deinem Verteilerkasten kannst du im übrigen auch eine dauerdruckleitung legen.

Welche Gehäuse hast du für die r van genommen?



[Pat11]

Denke den Hahn zu behalten, wäre mir eigtl am liebsten.



[Pat11]

Ich hab wie du gesagt hast, die einstellbaren Gehäuse genommen.



[SebDob]

Es gibt keine einstellbaren. Es gibt unregulierte für 3€, oder regulierte für 10€…



[SebDob]

Oder du baust dir aus diesen Teilen deinen Abgang.
Vortei ist der Durchmesser ist überall 1“ und die Überwurfmuttern haben eine Flachdichtung. Ohne diese wird die Verbindung vom Kemper Ventil eh nicht dicht.
Gibt es bei Wasser und Grün.
Hab ich erst letzte Woche bei einem Freund so verbaut.
Kein Druckverlust.

Das sind aber auch echt edelpreise…



[Faxe59]

Stimmt
Die normale Installateur Ware ist günstiger.
Wenn du im Winter alles abbauen möchtest, ist das System mit den Überwurfmuttern durch die Flachdichtung aber einfacher.
Im Frühjahr wenn nötig eine neue Dichtung rein und gut is.
Holländersysteme vom Installateur sind auch nicht mehr günstig.



[Pat11]

regulierbare meinte ich natürlich

Da ich wie gesagt weiterhin dort eine Zapfstelle möchte, wäre eine passende günstige Lösung am Besten.
Finde über 20€ auch happig, und dann noch Versand...



[SebDob]

Messing Fittings

Messing Fittings Sanitär Fittings - Profiqualität zu besten Preisen für Privat, Handwerk & Industrie. Große Auswahl - schnelle Lieferung - günstiger Versand

www.pvc-welt.de

Such dir was raus…

Immer so groß wie möglich.

Etwa bei 3/4“ ag am Hahn das Max in t Stück. Abgang t Stück mit 1/2“ für Wasserhahn.



[Pat11]

So ist nun meine aktuelle Lösung, aber den Megadruck bekomme ich selbst so nicht hin, das ich 3 oder mehr Meter schaffen könnte.

Ich habe das komplette System mit PE32 gemacht, 1 Magnetventil als Master Ventil inkl. Filter davor für den Eingang, und dann für Kreis 1-3 je ein Magnetventil.

Kreis 3 ist aktuell noch nicht genutzt.

Dann noch 1 Leitung ohne Ventil zur Wassersteckdose.



[SebDob]

Naja, die Frage ist was du an Druck jetzt hast. Auch r van sollten mit 2,1 bar ausreichend laufen. Das Bild ist natuuszch deutlich anders als bei 3 bar.

Wozu hast du ein Master bei Trinkwasser?

Worst case kannst du eine billige Pumpe in die Leitung bauen. Das erhöht den Druck.

Was hast du nun für regnergehäuse? Pros30 oder 40? Was bezahlt? Zur Not ein Foto…


Was für ein Filter? Wozu?? Das ist Trinkwasser…

Bis jetzt alles was mit reinspielt: Masterventil, Filter…
Gehäuse???

Haben deine Ventile eine durchflussregulierung? Ist diese komplett auf??

Ein Manometer ist nicht im Verteiler verbaut??



[Pat11]

Naja, die Frage ist was du an Druck jetzt hast. Auch r van sollten mit 2,1 bar ausreichend laufen. Das Bild ist natuuszch deutlich anders als bei 3 bar.

Wozu hast du ein Master bei Trinkwasser?

Worst case kannst du eine billige Pumpe in die Leitung bauen. Das erhöht den Druck.

Was hast du nun für regnergehäuse? Pros30 oder 40? Was bezahlt? Zur Not ein Foto…


Was für ein Filter? Wozu?? Das ist Trinkwasser…

Bis jetzt alles was mit reinspielt: Masterventil, Filter…
Gehäuse???

Haben deine Ventile eine durchflussregulierung? Ist diese komplett auf??

Ein Manometer ist nicht im Verteiler verbaut??

Wozu hast du ein Master bei Trinkwasser?
wurde mir bei der Bestellung bei Wasser&Grüntechnik zu geraten.


Was hast du nun für regnergehäuse? Pros30 oder 40? Was bezahlt? Zur Not ein Foto…
RVAN14 mit Rain Bird Versenkdüse 1804 SAM PRS 2,1 bar und Rain Bird Versenkdüse 1804 SAM PRS 3,1 bar

Was für ein Filter? Wozu?? Das ist Trinkwasser…
Schmutzfänger Messing PN16 mit Edelstahlsieb, Schmutzfänger 1/2" bis 2", Filter > ja ist wohl unnötig, weil Trinkw.

Haben deine Ventile eine durchflussregulierung? Ist diese komplett auf??
Magnetventil Hunter PGV 101 MMB 1" AG/AG 24 VAC mit Durchflussregulierug, Typ: PGV

Ein Manometer ist nicht im Verteiler verbaut??
Nein



[SebDob]

Wer hat das geraten?

Diese Gehäuse haben mehr Verlust als unregulierte. Zudem ist dein Druck ja nicht zu hoch um was kompensieren müssen…

Ventile aufgedreht? Schau nach…

Dein Filter ist sicherlich Trinkwasser, aber nicht Bewässerung. Da kommt was in der Art „10“ Filter“ rein.

Jetzt kannst du nur schauen was raus schmeißen kannst, oder baust eine Pumpe dazu.

Bei den Gehäusen hast du 7-8€ Zuviel und umsonst ausgegeben… daher die Frage wer das geraten hat?
