Hilfe bei Planung Garten Bewässerung

Melde dich bitte, wenn du weißt was deine Pumpe bei 3,5 Bar bringt.
Dann können wir weiter planen, wenn du möchtest.

  • Das oben angehängte Diagramm ist von der 6100/5. Die Fördermenge bei 3,5bar liegt im Diagramm ungefähr in der Mitte zwischen 1,5 und 2,0 m^3/h.

    Die "Kurve" ist hier eine Gerade, die Werte für Druck und Durchfluss verändern sich immer gleich. Dann kann man auch einfach die bekannten Werte weiterrechnen

    1bar = 4800
    -1100
    2bar = 3700
    - 1100
    3bar = 2600
    - 550
    3,5bar = 2050 Liter/std

    Betpe-
    Bei deiner gezeichneten Kurve wären wir dann bei ca. 1500l/h
    Das kommt schon eher hin.

    Oliver- Wenn du mal diesen Plan ohne Regner einstellst, würde ich dir das mal planen.
    Kalkuliere dann mit 1500l/h.

  • Bis auf die beiden Stellen mit den mp800 geht der Plan schon. Wenn man das ganze auf r Van umbaut entledigt man sich zudem der Problematik.

    Wahrscheinlich kommt dann dvs wieder und möchte keine r van 24 verbauen…

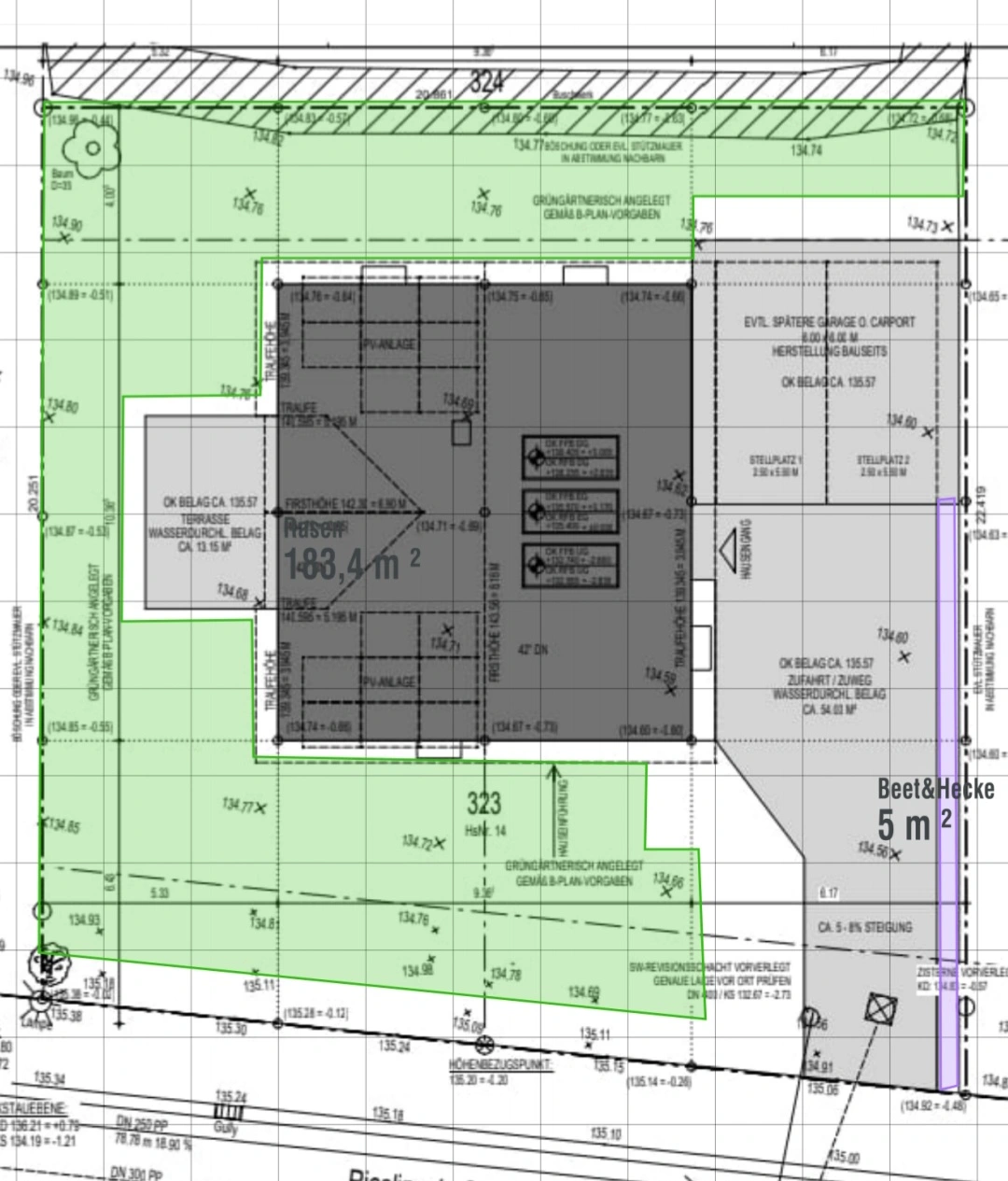

    Hier ist mal der Leere Plan...


    Anhänge

    • Screenshot_20240918_063806_Samsung Notes.jpg
      Screenshot_20240918_063806_Samsung Notes.jpg
      310,8 KB · Aufrufe: 52
  • Man hätte auch den ersten Plan weitermachen können. Und erstmal die regner rein, die du gelöscht hast… und statt mp800 kommen dort mp1000 rein. Oder gleich auf r van. Und dann die mpr Düsen auf r van 24 ggf tauschen.

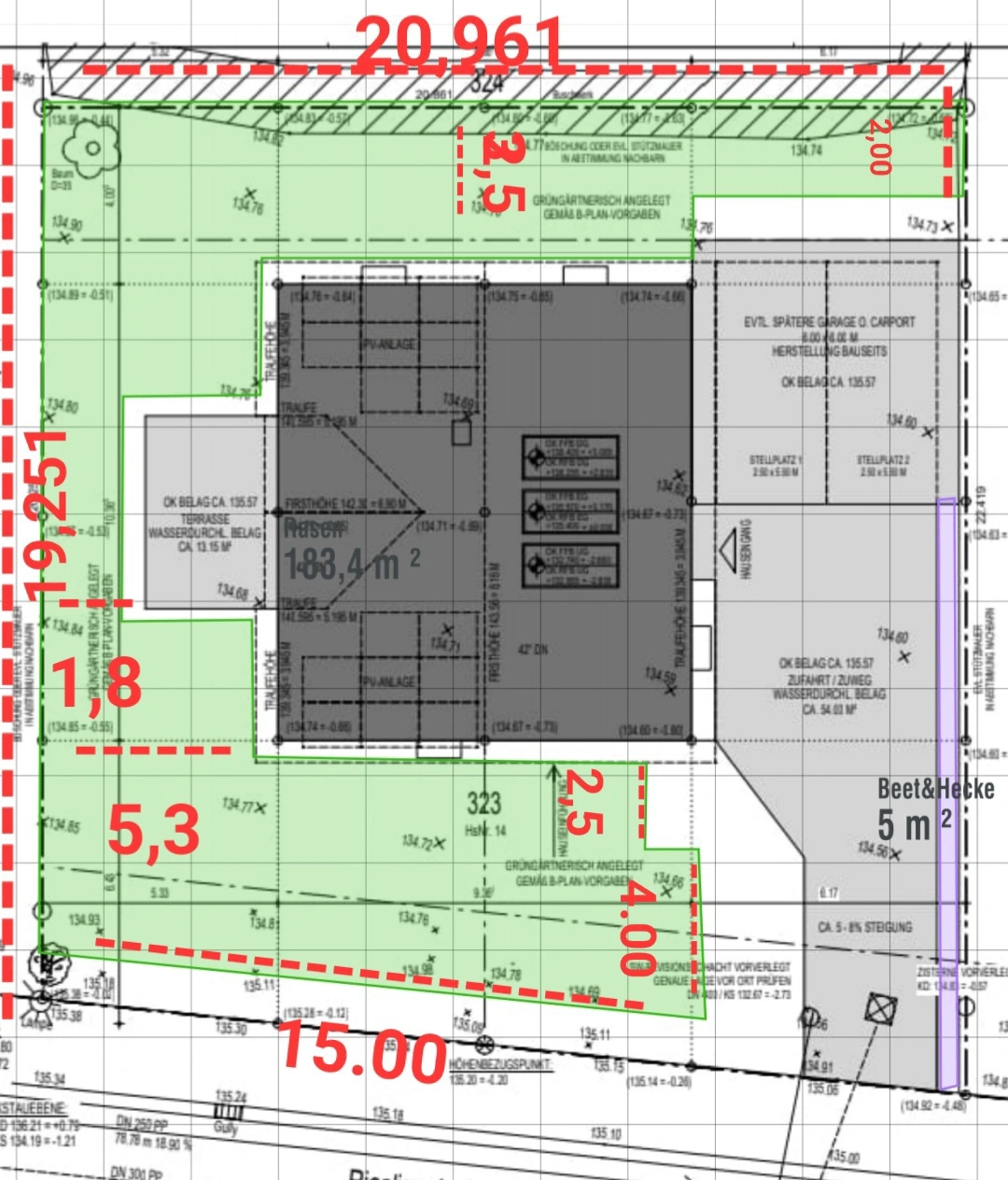

    Hier nochmal mit Bemaßung...


    Anhänge

    • Screenshot_20240918_063806_Samsung Notes.jpg
      Screenshot_20240918_063806_Samsung Notes.jpg
      349 KB · Aufrufe: 45
  • Schick mir per pn deine Daten von dvs. Erstelle einen Plan mit Getrieberegner auf dvs. Ich setz dir die regner.

    Den Rest kannst du dann selbst machen…
