Planung Gartenbewässerung

[therealjazzman]

Eins haben wir aber vergessen. Das Rechnen! Ich hatte die 5000/5000+ vorgeschlagen... Ihr habt mich vollkommen aus dem Konzept gebracht! Daher ja auch Rainbird, weil es passt!

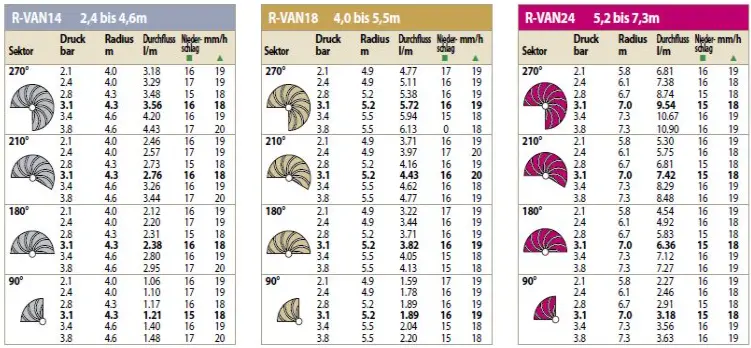

R Van hat 15/16mm. Die 5000+ haben 7mm! Wenn das, und das wird es... die Angabe für 180° ist, dann ist bei 90° natürlich die Rate DOPPELT so groß. Sprich wir haben beide Regnertypen mit dem gleichen Niederschlag!

Macht also 0,4m³*4 + 0,9m³ der R Van...!

Bum... Rain Bird siegt... Oder?


Und das feintuning machst du an den 5000+, ob da ggf ne größere Düse reinmuss. EINEN Druckminderer für alles zusammen...

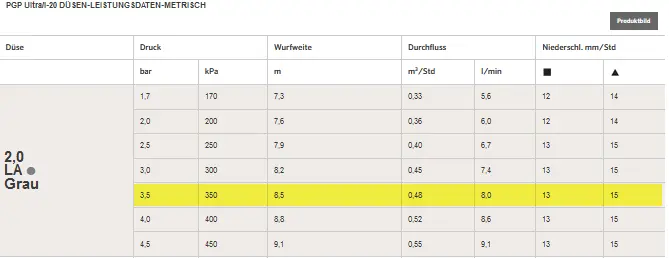

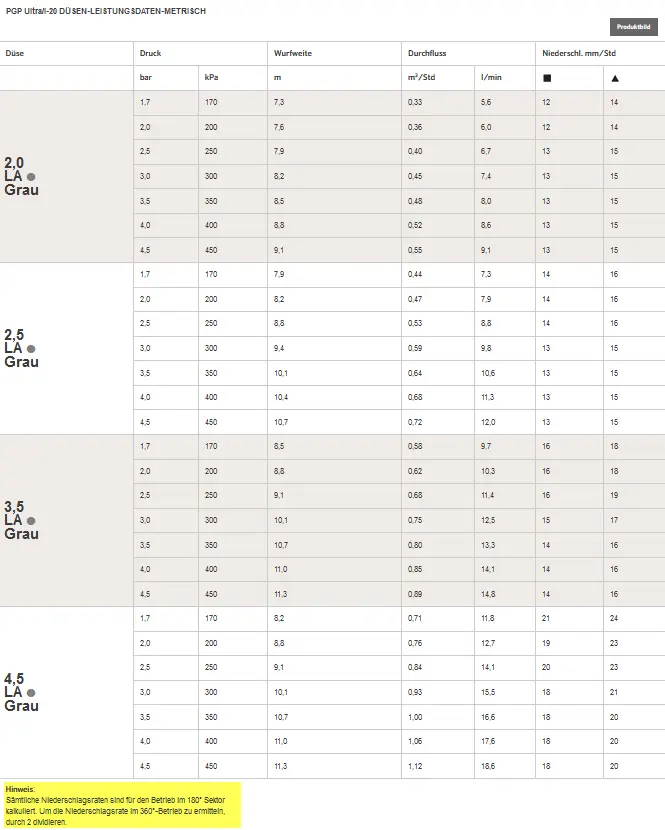

Ich muss noch mal so dumm fragen... wenn ich die Werte des 5000+ gegenüber den Hunter vergleiche gibt es kaum Unterschiede...



[SebDob]

Bevor ich jetzt alles lesen muss... Wie lang ist dein Strang mit den Getrieberegnern?

Die Wassersteckdosen reichen auch in 25. Bzw. ich würde alles im gleichen Durchmesser machen. 32er ist immer ohne großen Widerstand zu sehen, bei 25er muss man rechnen.


Siehst du, manchmal liegt es so dicht beieinander. Die R Van sind auf die Getrieberegner abgestimmt. Jetzt haben wir es...

Die 5000+ haben nur nochmal eine etwas höhere Wurfweite...



[therealjazzman]

Bevor ich jetzt alles lesen muss... Wie lang ist dein Strang mit den Getrieberegnern?

Je nachdem wie man die Regner anbindet, das würde ich als nächstes planen wollen.

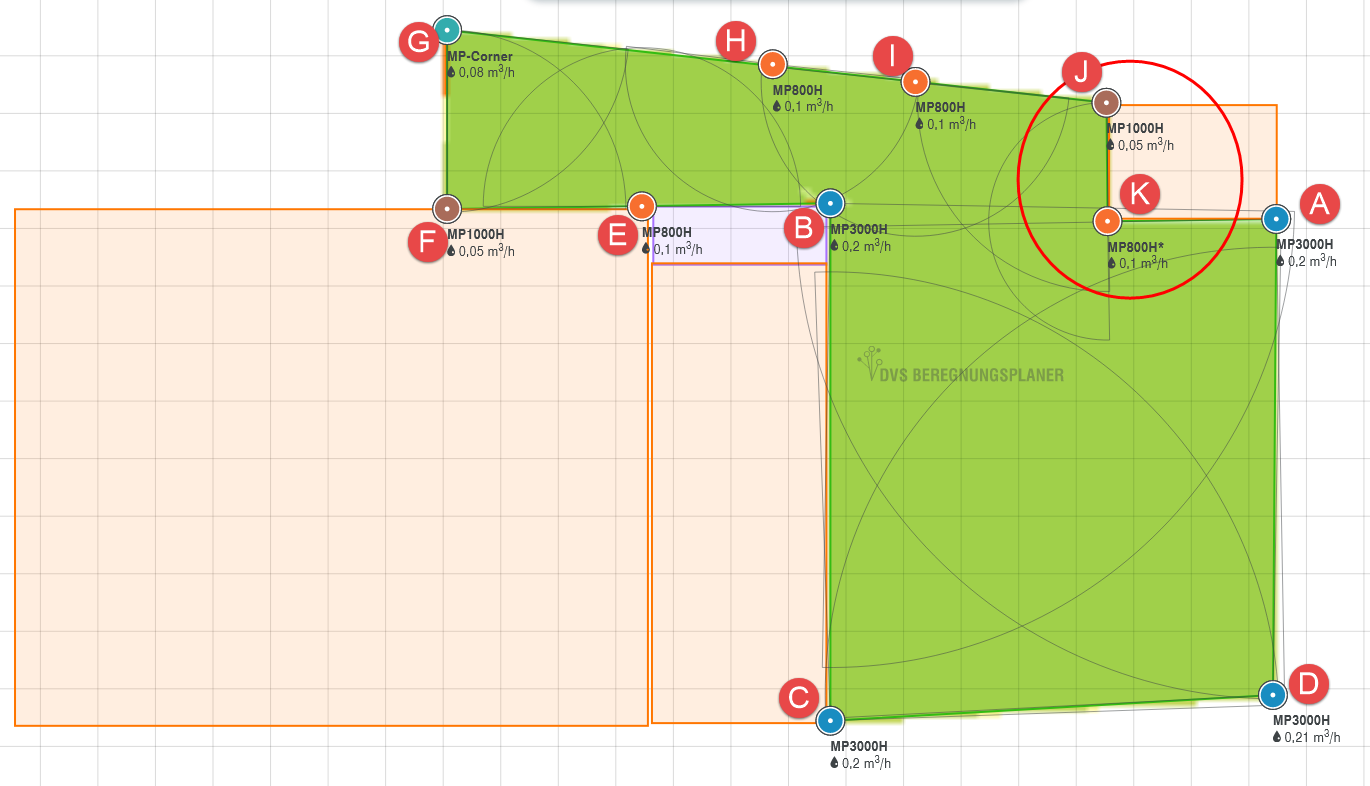

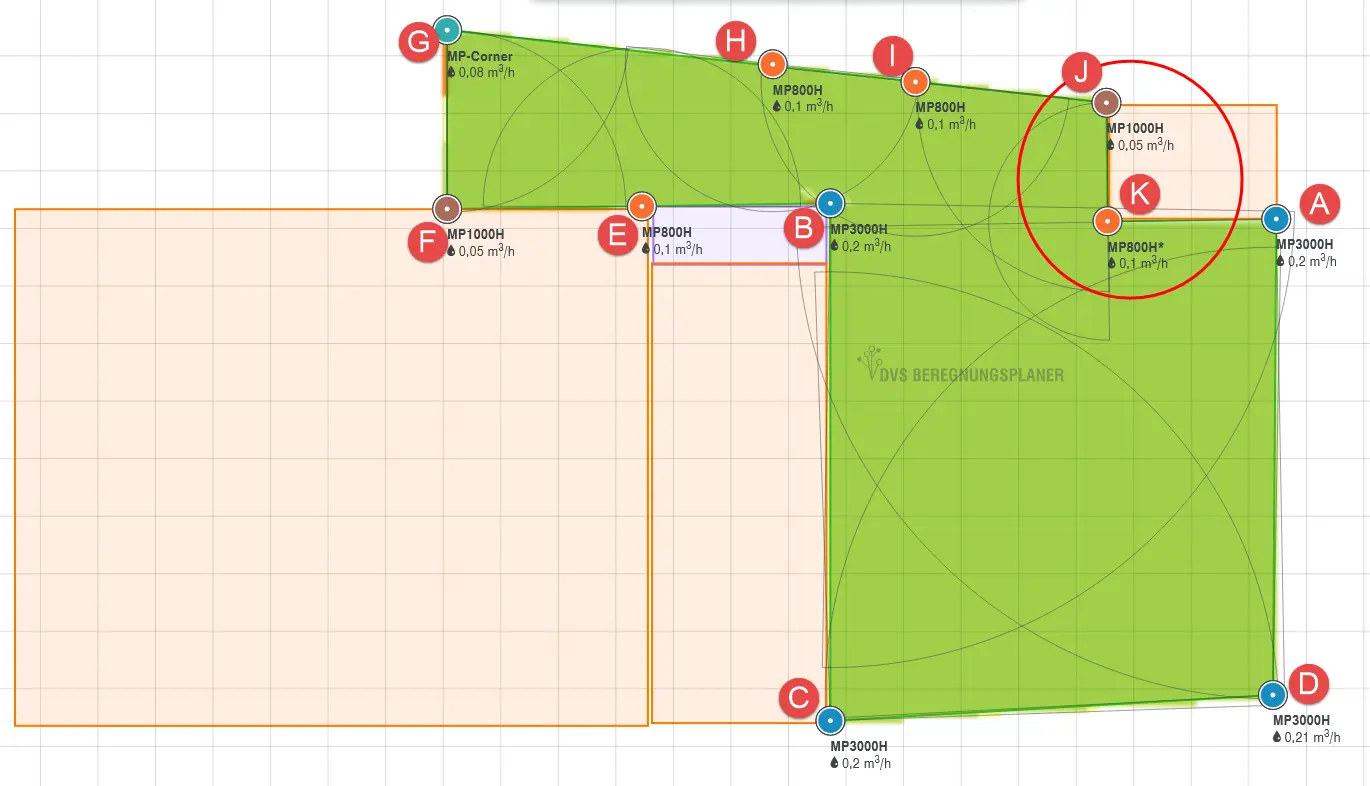

Die Fläche ist ca 8x8 Meter und der Verteiler wird in der Nähe von Regner "11" sitzen.

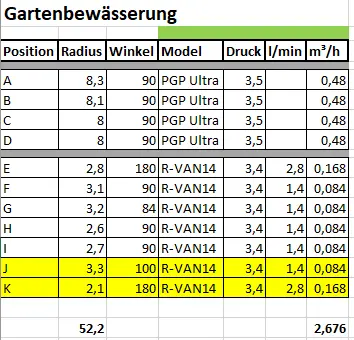

So, habe jetzt nochmal die Niederschläge mit in die Tabelle integriert.
Bei den Getrieberegner jeweils mal 2, da nur 90°.



[SebDob]

11+14+15 ein Strang macht 20m bei 1m³ = 0,1 Bar verlust bei 21mm innen.

Den Rest bei 27 per t Stück aufteilen.
Wobei ich würde sie wohl generell aufteilen. Man weiss ja nie was kommt.

Sind Brunnen und Verteiler nebeneinander, so kannst du auch da eine 25er Leitung nehmen.



[therealjazzman]

Ja Brunnen und Verteiler sind direkt nebeneinander.

• grün: Strang 1 – Rasen Süd – Getriebe Regner
• pink: Strang 2 – Rasen Ost – R-Van Regner
• gelb: Strang 3 – Vorgarten / Hochbeet / evtl. Pflanzstreifen => Tropfregner
• grau: Strang 4 – Reserve
• blau: Strang 5 – weitere Zapfstellen (wie auch immer die ausgeführt sein mögen)

Verteiler dann so oder? Druckminderer dann noch zusätzlich in den Verteiler nach dem Filter?

Der rote Teil ist bereits bis auf das T-Stück und die 2 Kugelhähne vorhanden.
Sitzt alles in einem Schacht (grün dargestellt) unter der Grasnarbe.

Passt das dann so mit der Entwässerung des Druckschalters?

Also im Prinzip sitzt der Druckschalter aktuell auf dem Brunnenkopf im Schacht und vom Druckschalter gehe ich auf Gardena Schlauchanschluss. War halt die erste provisorische Installation

Den linken Teil würde ich dann entsprechend erweitern.

Würde dann die folgende Leitungsführung ergeben oder?

11 bis 14 grün ist Rasen Süd (Getrieberegner)
21 bis 27 rosa ist Rasen Ost (Regner)
31 gelb ist das Hochbeet (Tropf/Sprüh/Micro)
32 gelb und 33 gelb sind die Vorgärten. (Tropf/Sprüh/Micro)

51 blau, 52 blau und 53 blau sind die Zapfstellen

Kombi wäre dann Rainbird 5000 + R-VAN.
Oder Hunter PGP Ultra und HE-VAN.

Zumindest wenn die Niederschläge zusammen passen sollen.

Sehe ich das richtig? Empfehlung wäre dann Rainbird 5000+ und R-Van habe ich rausgehört.



[Jagger]

Bum... Rain Bird siegt... Oder?

Was spielt das für eine Rolle?
Es sind doch 2 getrennte Kreise. Dann läuft der Kreis mit R-VAN eben länger



[therealjazzman]

Was spielt das für eine Rolle?
Es sind doch 2 getrennte Kreise. Dann läuft der Kreis mit R-VAN eben länger

Ich glaube es war bezogen auf das Zusammenpassen der Niederschlagsmengen wenn man die Kreise gleichzeitig bewässern möchte. Da passt es natürlich mit den 5000+ und den R-VAN gut zusammen.

Steht sogar im Katalog

Wobei ich doch bei Hunter PGP und HE-VAN in Kombination höhere Niederschlagsmengen habe und somit kürzere Bewässerungszeiten = weniger Pumpenstrom hätte, sehe ich doch richtig oder? Also wäre das sogar die bessere Kombi, vorausgesetzt die Regner taugen was .



[Jagger]

das Zusammenpassen der Niederschlagsmengen wenn man die Kreise gleichzeitig bewässern möchte

Wozu dann 2 Kreise?

Wobei ich doch bei Hunter PGP und HE-VAN in Kombination höhere Niederschlagsmengen habe und somit kürzere Bewässerungszeiten = weniger Pumpenstrom hätte, sehe ich doch richtig oder?

So viel wird sich das garnicht nehmen... angenommen man bewässert alles (RB5000/R-Van) 1 std, dann müsste man ca. 35min die PGP und 20min die HE-Van laufen lassen um die gleiche Wassermenge auszubringen
-> also 5min gespart

Wenn du die RB 5000 nehmen möchtest würde ich die beiden Kreise vor der Ventilbox verbinden und gleich auf ein Ventil gehen. So kannst du bei Veränderungen trotzdem noch 2 Kreise daraus machen, aber sparst dir erstmal ein Ventil und die ganze Programmiererei.



[therealjazzman]

Wozu dann 2 Kreise?

Auch weider richtig!

Gut, dann würde ich trotzdem der Empfehlung (RB5000/R-Van) folgen.

Wenn du die RB 5000 nehmen möchtest würde ich die beiden Kreise vor der Ventilbox verbinden und gleich auf ein Ventil gehen. So kannst du bei Veränderungen trotzdem noch 2 Kreise daraus machen, aber sparst dir erstmal ein Ventil und die ganze Programmiererei.

Auf jeden Fall eine gute Idee!

@ Jagger
Was sagst Du zur angedachten Leitungsführung, den Zapfstellen, dem Verteiler etc.?
Wäre das so in Ordung?
Haupptleitung in der Mitte und dann mit T-Stücken nach links und rechts die Regner anbinden?



[SebDob]

Du musst nicht mittig. Geh am Rand und zieh zum letzten rüber. Meine Leitungen liegen neben dem Rasen unter der Hecke...



[therealjazzman]

Dann habe ich aber doch alle in Reihe

Das würde ja bedeuten:
Strang grün: Verteiler => 11 => 12 => 13 => 14
Strang rosa: Verteiler => 21 => 22 => 23 => 24 => 25 => 26 => 27



[Jagger]

@ Jagger
Was sagst Du zur angedachten Leitungsführung

Also ich finde es gut so. Wenig zu Schachten

Bei den R-Van sind die Strecken so kurz, da könntest du gleich mit Flexschlauch von der Hauptleitung zum Regner gehen. Das spart jedes mal einen PE-Verbinder.
Du musst nur mal Rechnen was günstiger ist. Mehr Flexschlauch oder mehr Verbinder.



[therealjazzman]

Bei den R-Van sind die Strecken so kurz, da könntest du gleich mit Flexschlauch von der Hauptleitung zum Regner gehen. Das spart jedes mal einen PE-Verbinder.

Das hatte ich mir auch schon gedacht.
Da nimmt man die Winkelstücke auf beiden Seiten oder?

T-Stück von der Hauptleitung => Winkelstück => Flexschlauch => Winkelstück => Aufsteiger

Bis wieviele Meter kann man das mit Flexschlauch machen?

Kann ich das eigentlich genauso bei den 4 Getrieberegnern machen oder benötige ich da die Swing-Joints oder wie die heißen? Wobei das ja eigentlich das gleiche sein dürfte oder?

Bei den Getrieberegnern sollte dann aber sicher jeweils der Stich mit 25mm Hauptleitung auf PE Verbinder mit 1/2" Einschraubgewinde ausgeführt werden oder?

T-Stück von der Hauptleitung => 25mm Leitung => PE Verbinder => Winkelstück => Flexschlauch => Winkelstück => Getrieberegner



[SebDob]

Getrieberegner hab ich mit Abgang und Swing Joints gemacht...



[therealjazzman]

Getrieberegner hab ich mit Abgang und Swing Joints gemacht...

Alles klar, dann mach ich das auch so, Rest passt so?
Noch ne Empfehlung für die Aufsteiger?

War der Aufbau Brunnenkopf => Verteiler etc. jetzt so okay?



[SebDob]

Ohne Filter Brunnenwasser? Ich hab einen 10" Filter zwischen.



[therealjazzman]

Hier noch mal in groß

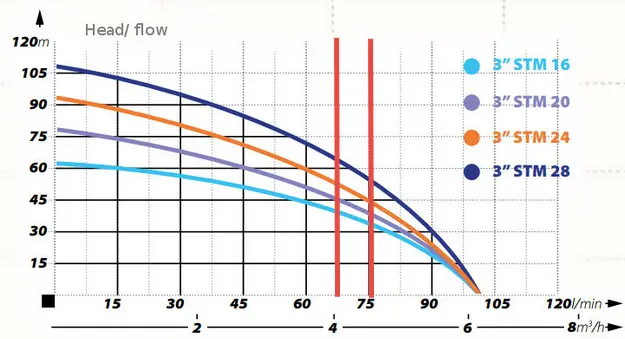

Im Brunnen befindet sich eine Tiefbrunnenpumpe IBO 3“ STM16.
Der Brunnen hat ca 7m Steigleitung mit 32mm PE Rohr. Außerdem habe ich einen Brunnenkopf mit Druckschalter verbaut. Von dort ist mein Plan auf den folgenden Verteiler zu gehen, welchen ich in eine Jumbo Box in den Pflanzstreifen verbauen möchte. Also müsste ich ca 8m Leitungslänge zum Verteiler haben.

Der Verteiler hat in der Zuleitung einen Kugelhahn und einen Filter mit 120 micron.



[SebDob]

Mach. Das 32er Rohr ist aber bei der Länge nicht nötig. Ausser du hast alles Material schon da.



[therealjazzman]

32er habe ich tatsächlich noch ein wenig da, der rote Kasten ist ja bereits vorhanden .
Verteiler und Stränge etc. muss ich jetzt besorgen.

Irgendeine Empfehlung für einen Aufsteiger?
Irgendeine Empfehlung für Wasserdosen?

Online Shop?



[SebDob]

Ich habe Wasserhähne (Kugelhähe) verbaut. Wie soll man sonst auch mal etwas Wasser bekommen? Mit Schlauch hinrennen?

Du kennst doch jetzt alles worauf es ankommt.



[therealjazzman]

Hätte ja sein können, dass jemand eine Empfehlung hat oder sagt davon lass lieber die Finger weg!

Ich danke euch aber für die riesige Hilfe!!!



[therealjazzman]

Eine Frage habe ich doch noch...
Bei der Auszählung/Planung/Erstellung der Stückliste ist mir noch folgendes aufgefallen.

Beim grünen Kreis wollte ich ja mit Swing-Joints arbeiten, aber so ein Swing-Joint ist doch sicher das gleiche wie das Konstrukt oben oder? Oder gibt es da einen Unterschied?
Wenn dem so ist wäre das einfacher, dann würde ich alles gleich anbinden.

Also L-Stück 1/2"A => Flex Schlauch => L-Stück 1/2"A



[SebDob]

Genau. Swing Joint ist das gleiche, halt ffertig
Wie "fest" das flex Rohr ist, kann ich dir nicht sagen. Auf den Swing Joint kannst du drauftreten ohne dass er eingedrückt wird.



[Jagger]

Da nimmt man die Winkelstücke auf beiden Seiten oder?
T-Stück von der Hauptleitung => Winkelstück => Flexschlauch => Winkelstück => Aufsteiger

Richtig

Bis wieviele Meter kann man das mit Flexschlauch machen?

Das kannst du einfach nachrechnen. Einfach den Wasserverbrauch von dem einen Regner und die Länge des Flexschlauches im Druckverlustrechner eingeben.
Da ein Regner meist wenig verbraucht hält sich da auch der Verlust in Grenzen

Der Flexschlauch hat den Vorteil das du ihn dir aufpassende Länge zuschneiden kannst.
Vielleicht bleibt vom R-Van Kreis genug übrig für den Anschluss der Getrieberegner



[therealjazzman]

Der Flexschlauch hat den Vorteil das du ihn dir aufpassende Länge zuschneiden kannst.
Vielleicht bleibt vom R-Van Kreis genug übrig für den Anschluss der Getrieberegner

Das hatte ich gehofft

Danke euch!!!
