Neubau Rasenbewässerung

[tifo07]

Auch sehr interessant:
Planung Bewässerungsanlage .. wo ist mein Denkfehler
von Stevieboy - darf leider noch keinen Link posten!



[SebDob]

UOTE="tifo07, post: 2189992, member: 82810"]
Wie gehe ich weiter vor? Der größte Regner ist ca. 30 Meter entfernt, mit welchen Druck kann ich denn in etwa rechnen? Der Regner Corner vorne dagegen ca. 50 Meter.
[/QUOTE]

Als erstes rechnest du selber aus, wieviel m³ das sind...?



[tifo07]

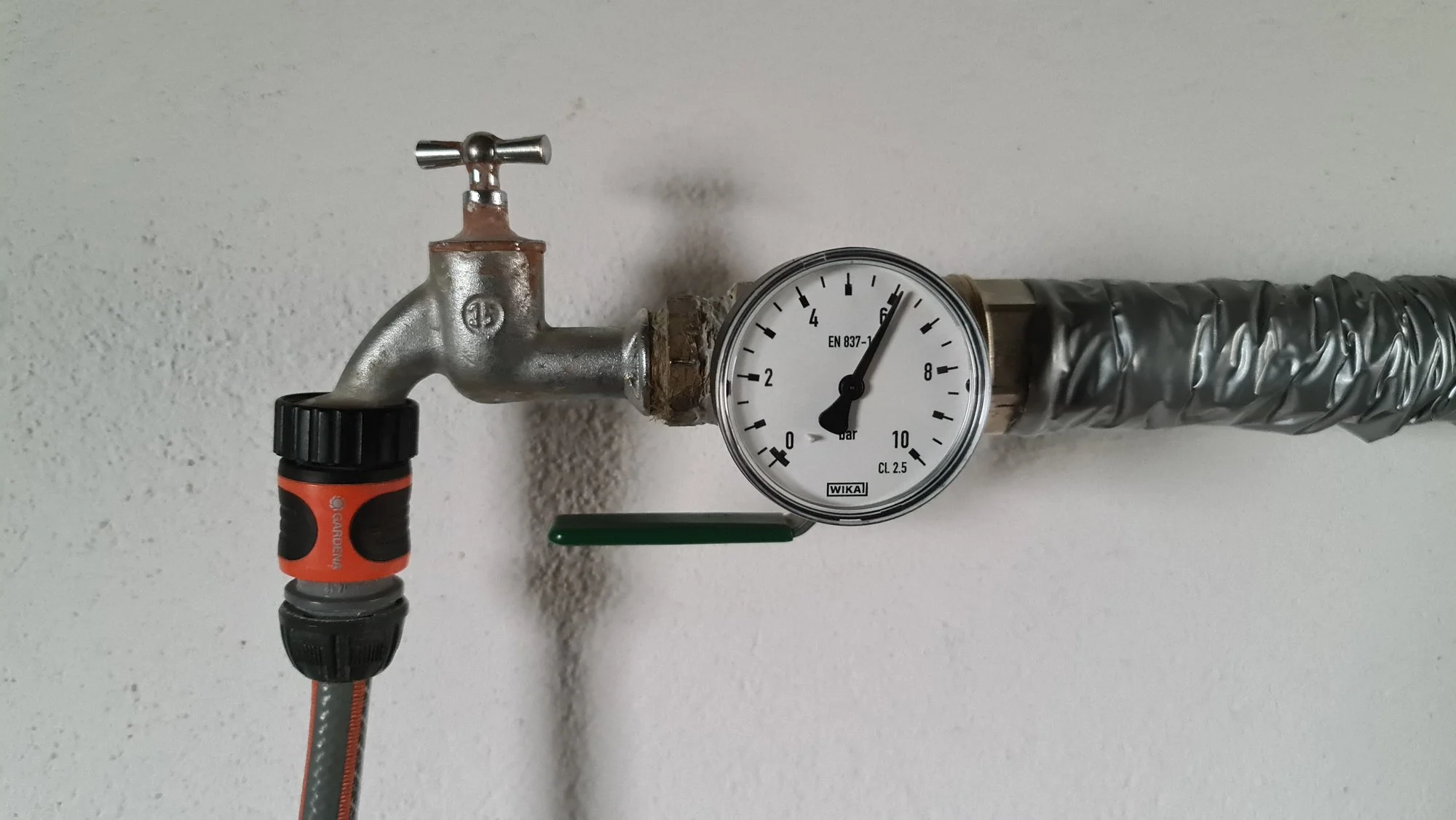

2,5bar = 2500m³/h
2,8Bar = 1800m³/h
3,0Bar = 1500m³/h



[SebDob]

Passt doch super. Druckminderer gibts in 2,8 Bar. Dann sind alle Kreise mit einem Bauteil abgeglichen. Da du unbedingt MP Rotator verbauen willst, gehts mit den Reichweiten bei 2,8 bar weiter...



[tifo07]

Aber dann können doch auch die 2,8bar Druckregulierten Gehäuse funktionieren.



[tifo07]

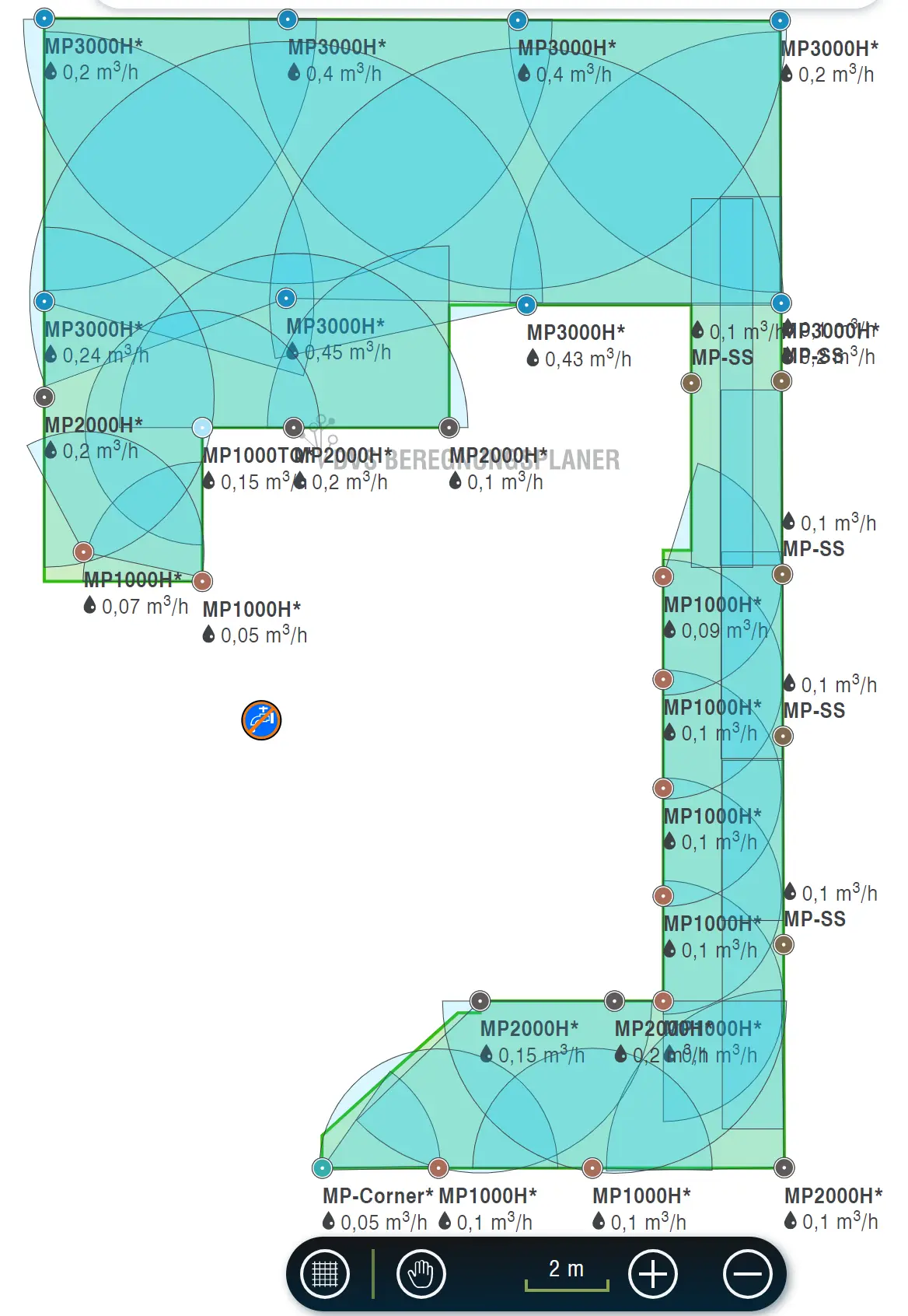

Dann hat zB ein MP3000 - 180° einen Durchfluss von 0,42 m³/h und 90° 0,2 m³/h
Macht bei 4 x 90° + 2 x 180° 1,64 m³/h



[tifo07]

Der MP3000-90 hat eine Wurfweite von 9,1m bei 2,8bar und braucht 0,2m³/h
Der MP3000-180 hat ebenfalls eine Wurfweite von 9,1m bei 2,8bar und braucht 0,42m³/h
Wenn die Wurfweite um 25% reduziert werden kann ergibt sich eine Wurfweite von 6,8m.
Hört sich doch alles perfekt an!



[Jagger]

Wie gehe ich weiter vor?

Jetzt bildest du die Kreise.
Bei den langen Strecken solltest du auf jeden Fall PE32 legen, wenn nicht sogar PE40 als „Hauptleitung“ um noch genügend Druck am letzten Regner zu haben.
Den Druckverlust würde ich auf jeden Fall nochmal gegen rechnen wenn du genauen Längen kennst.



[tifo07]

Wenn ich zu die 6 Stück MP 3000 zu einen Kreis nehmen würde,bräuchte ich 1,64 m³/h.
Meine Leitung gibt bei 2,8bar 1,8m³/h . Entfernung bis zum letzten Regner 35m.
Geplant ist eigentlich PE DN32 und die 1/2 Anschlüsse auf PE DN20



[Jagger]

1,64 m³/h.
Entfernung bis zum letzten Regner 35m

Das sind 0,14bar Druckverlust auf die Länge. Jetzt kommen noch Verluste von Fittingen, Ventilen, Filter usw. dazu.
Bei 50m sind es dann 0,2bar Verlust. Wenn du nun 2,8bar am regner brauchst, durch die Leitung bis dorthin 0,2bar verlierst und Fittinge usw. auch noch 0,5bar fressen, bist du bei 3,5 bar an der Pumpe.
Wieviel diese bei dem Druck bringt hast du ja gemessen...



[jansen75]

Egal wie man es macht, man landet meistens bei 3,5 bar an der Pumpe.
Und dazu ist dann noch die Förderhöhe hinzuzurechnen.



[SebDob]

Aber dann können doch auch die 2,8bar Druckregulierten Gehäuse funktionieren.

Wozu? Ein Gehäuse kostet 10€. Willst du davon für jeden Regner eins kaufen?!

O je, du planst wirklich mit den 3000dern? Und dann noch in 90 Grad?! Du hast noch nicht genug gelesen?! Aus der Ecke raus Setzen, oder in den Rasen rein setzen... Das macht man um den Winkel zu erhöhen und den Reichweitenaufbau zu unterstützen. Statt 90 Grad 100 oder 105... Schon steigt dein Verbrauch...
Nach der bisherigen Planung brauchst du gar keinen druckminderer... Mir persönlich zu knirsch geplant.



[SebDob]

Das sind 0,14bar Druckverlust auf die Länge. Jetzt kommen noch Verluste von Fittingen, Ventilen, Filter usw. dazu.
Bei 50m sind es dann 0,2bar Verlust. Wenn du nun 2,8bar am regner brauchst, durch die Leitung bis dorthin 0,2bar verlierst und Fittinge usw. auch noch 0,5bar fressen, bist du bei 3,5 bar an der Pumpe.
Wieviel diese bei dem Druck bringt hast du ja gemessen...

Hast du fittinge etc Mal nachgerechnet?



[Jagger]

Hast du fittinge etc Mal nachgerechnet?

Ne, hab’s nur grob überschlagen damit man sieht das vier 3000er in einem Kreis nicht funktionieren würden.



[tifo07]

So Leute, hab jetzt an 50m DN 32 PE-Rohr 6Stk MP3000 angeschlossen. 2Stk 180° und 4Stk 90° !
Alle 6 sprühen so wie sie sollen, und das bei 2,5 - 2,8 bar dynamischen Druck! Morgen schließe ich den Verteiler am Kugelhahn an und Teste das ganze nochmal!



[tifo07]

Bin mit dem Ergebnis voll zufrieden!



[Jagger]

Bin mit dem Ergebnis voll zufrieden!

Sehr schön
Iit das Manometer am dem Regner mit der längsten Rohrleitung?



[tifo07]

Ich habe noch einen Strang mit 56 m, dort ist der Verbrauch aber mit 0,7 m³/h viel geringer. Die 6 3000er brauchen 1,7m³/h.

Ich habe extra hier das Manometer gesetzt, da an diesem Strang der höchste Verbrauch aufkommt.



[Jagger]

Ich habe extra hier das Manometer gesetzt, da an diesem Strang der höchste Verbrauch aufkommt.

Und das ist am letzten Regner im Strang?
0,2bar Verlust auf die Strecke inkl. Fittingen und Ventil ist sehr gut
Liegt wahrscheinlich daran, dass der Durchsatz nach jedem Regner abnimmt und der Verlust dadurch immer weniger wird.
Aber deshalb bin ich auch immer für einen vorherigen Test



[tifo07]

Ja, am letzten Regner! Ich hatte am Verteiler PE Verschraubung 1"x 32 geplant ( Übergang Verteiler auf PR-Rohr) und mir erstmal eine bestellt. Die war aber im Bereich des Außengewindes auf 1" im Innendurchmesser so stark reduziert das ich mich für die 1" x 32 Messingverschraubung entschieden habe! Kostet zwar mehr, hat bei 1" aber den vollen Querschnitt.
Ich habe jetzt auf alles, vor Wasserzähler bis kompletten Verteiler und Übergang auf PE-Rohr, auf Best möglichen Querschnitt geachtet.



[matze_62]

Hallo tifo07,

ich habe interessiert mitgelesen, weil ich auch gerade dabei bin, eine Bewässerung zu planen.
Wenn du mir die folgenden Fragen beantworten könntest, wäre ich dir sehr dankbar.

- Hast du die gesamte Versorgungsleitung jetzt in 32 mm ausgeführt?
- Wie hast du die Regner an die Hauptleitung angebunden? T-Stück oder Anbohrschelle? Schlauch oder
SwingJoint?
- Hast du die Regner - wie weiter oben empfohlen - um 30 cm nach innen versetzt oder in den Ecken und an den
Rändern platziert?
- Hast du die Hauptleitung an den Ecken im Bogen verlegt oder mit Winkelstücken gearbeitet?
- Da ich deinen Gartenplan gerade nicht vor Augen habe.... Hast du die Hauptleitung als geschlossene Ringleitung
oder als Strang verlegt?

Vielen Dank und herzliche Grüße
Matthias



[tifo07]

Ich habe dies erst einmal Testweise überirdisch ausgeführt! Und das auch nur für eine Zone!
Dazu muss ich sagen das versetzten der Regner aus den Ecken heraus hat mir sehr gut gefallen, da dieser Bereich von den anderen Regnern sehr gut übernommen wurde.

Gesamte Versorgungsleitung in PE DN32 Reduziert am Gehäuse auf PE DN20 ca. 50cm - 100cm, also kein Schlauch oder SwingJoint!
Angebunden über T-Stücke als ein Strang.
Ich werde keine Winckelstücken benutzen - also imBogen!



[matze_62]

Hallo tifo07,

vielen Dank für deine Antwort.

Zum Versetzen der Regner:
Heißt das, dass du die Regner über den jeweils gegenüberliegenden Regner drüber spritzen lässt, um so den Bereich hinter dem Regner abzudecken? Klingt echt interessant!

Ich glaube, ich habe das Foto nicht ganz verstanden....
Du setzt an der 32er-Hauptleitung ein T-Stück ein und fährst von dort mit einem 20er-Rohr weiter, welches dann aber nochmal reduziert wird (ich meine den "Schlauch" auf dem Foto).

Danke und Gruß
Matthias



[tifo07]

Zum Versetzen der Regner: Ja

T stück 32 x 32 x 32 zum Regner so weit wie möglich 32 PE Rohr und dann die Reduzierung 32 x 20 und 20 PE Rohr so kurz wie möglich zum Übergang 20 x 1/2" AG

Die Rohrlängen sind jetzt nicht ganz richtig, die werden beim Verlegen dann noch angeglichen.



[tifo07]

Dadurch brauche ich auch nicht viele verschieden Fittings und Rohre
32er T Stück
32 x 20 R Stück
20 x 1/2" AG Übergangswinckel
32 PE Rohr
20 PE Rohr



[matze_62]

Super. vielen Dank für die tolle Erklärung und die Fotos.
Das war wirklich interessant und hilfreich.

Wenn ich zwischen dem Abzweig an der Hauptleitung und dem Regneranschluss keine große Entfernung habe - ich sag mal weniger als 1m - dann lohnt es sich wahrscheinlich nicht, zwischen T-Stück und 20er Rohr noch ein Stück 32 Rohr einzusetzen. Oder was meinst du?



[jansen75]

Wie weit hast Du die Regner nach innen versetzt?
Ich habe eine 16 cm breite Mähkante, ca. 10-12 cm davor sitzt dann das Kabel vom Mähroboter.
Ich wollte die MP-Rotatoren irgendwo zwischen Mähkante und Kabel platzieren, also ca. 25 cm vom Rand der Rasenfläche entfernt.



[SebDob]

Raussetzen bei 90grad Ecken zwingend. Zumindest bei Hunter rotatoren. Auf geraden kann man das kompensieren mit dem Nachbarregner.


Dichtband ist nicht nötig beim Regner.

Wenn ein Fliessdruck von 2,5-3 bar sind die druckkompensierten Gehäuse unnütz rausgeworfenes Geld.

Die t Stücken gibts auch reduziert. Oder mit passendem Gewinde für Swing Joints.



[tifo07]

Ich habe die Regner ca. 40 cm aus den Ecken gesetzt, bei einer Wurfweite von ca. 7m .
Keine Ahnung ob die Wurfweite relevant ist, könnte ich mir aber vorstellen, da umso weiter größere Streuung.

Ich werde meine anderen 3 Zonen auch einmal oberflächlich zusammen schrauben, um d zu sehen wie die Rotatoren sprühen und ggf die Rotatoren versetzen



[SebDob]

Aus den Ecken raus musst du nur, wenn 90 Grad...
