Gartenbewässerung mit Hunter

Swen99 schrieb:
Hallo zusammen,
danke schon mal für das Feedback. Werde als Hauptleitung 32mm einplanen.
Als Anlage sende ich nochmal eine Skizze mit Abmessungen, sowie dien Pumpenkennlinien der Tauchpumpe (liegt 3m unter der Erde) und von der Gartenpumpe.

VG
Zum Vergrößern anklicken....

So passt das!

Du planst mit Max Reichweiten von 4m. Um den Pool, um alle möglichen Hindernisse. Es wird nichts nass, was nicht rasen ist.

Deine neue regnerwahl wird auf sprühdüsen wie HE Van werden. Funktioniert auch bei 1,7 bar ohne Probleme. Und da hast du gut 1500liter zur Verfügung.

Mit Faxe machst du die Einspeisung in deine Zisterne.

    • SebDob schrieb:
    So passt das!

    Du planst mit Max Reichweiten von 4m. Um den Pool, um alle möglichen Hindernisse. Es wird nichts nass, was nicht rasen ist.

    Deine neue regnerwahl wird auf sprühdüsen wie HE Van werden. Funktioniert auch bei 1,7 bar ohne Probleme. Und da hast du gut 1500liter zur Verfügung.

    Mit Faxe machst du die Einspeisung in deine Zisterne.
    Zum Vergrößern anklicken....
    Hallo Herbert,

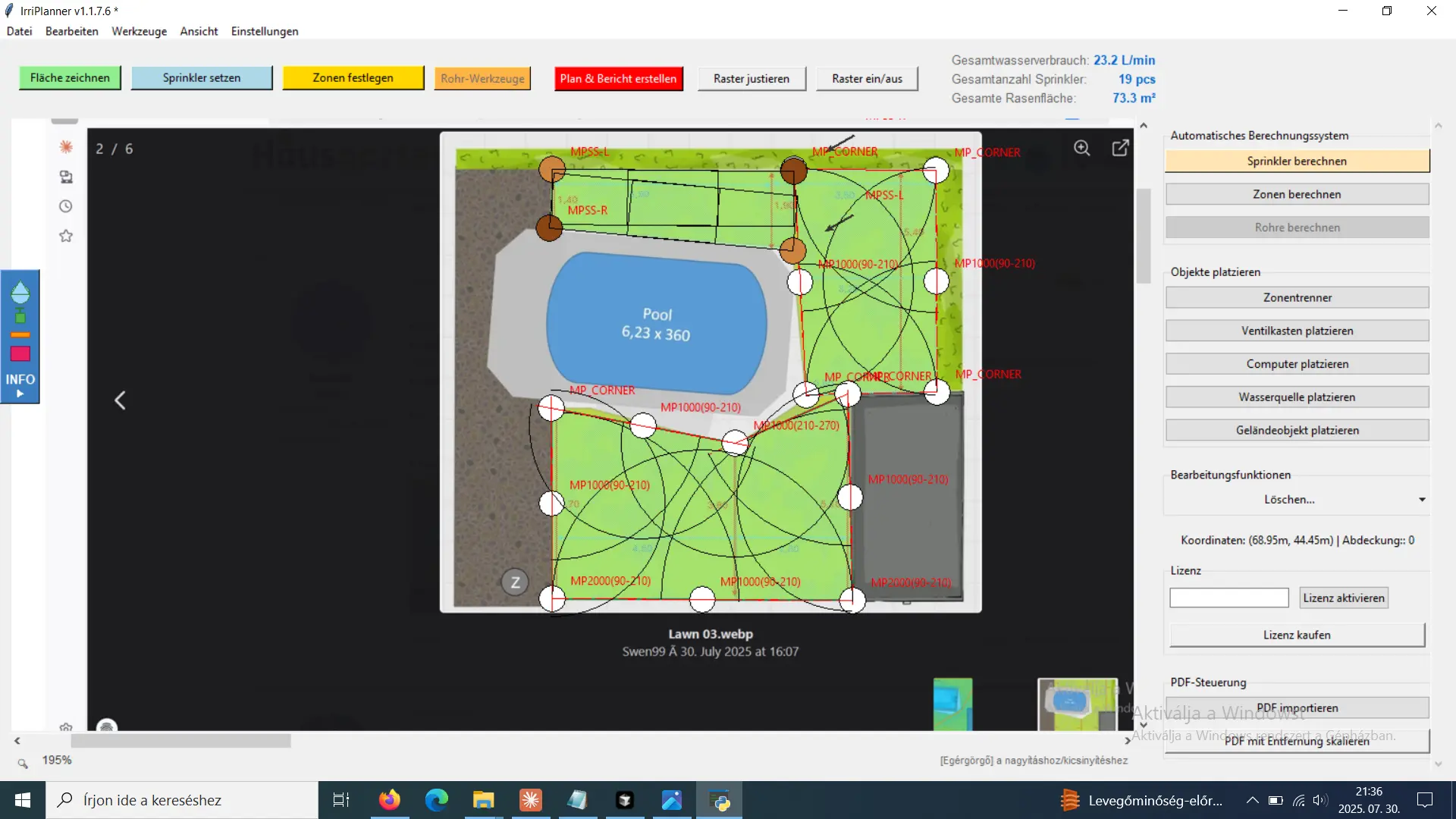

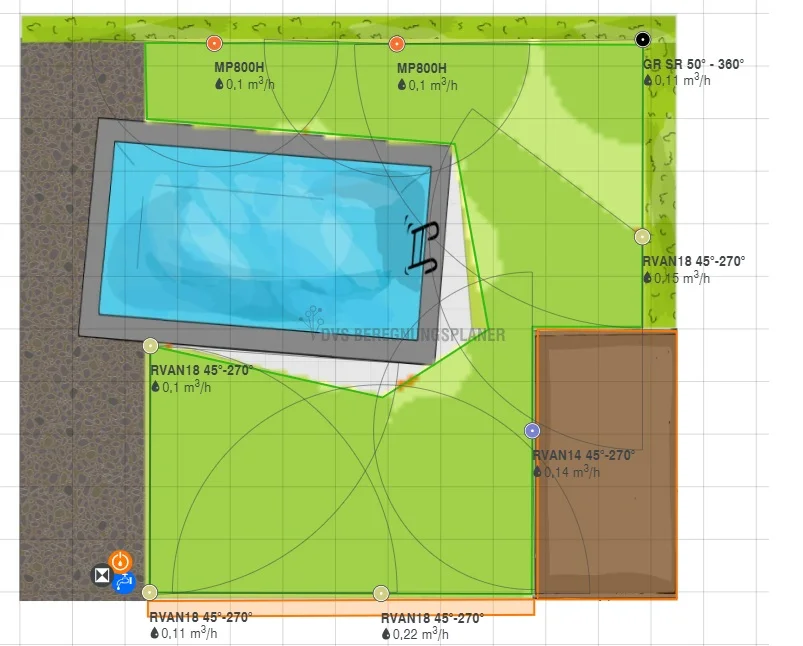

    deiner Meinung nach sollte ich RainBird verbauen. Bisher habe ich immer von Hunter gutes gehört. Aber iwe gesagt, ich kenne mich da nicht aus. Ich habe nochmal eine Planung mit mehreren Regnern bei DVS gemacht.


    Anhänge

    • Rasen04.webp
      47,7 KB · Aufrufe: 36
    • Die Düsentechnik von Rainbird hat meiner Erfahrung nach, die von Hunter mittlerweile überholt.
    Alleine das man zum Einstellen von Winkel und Radius kein Werkzeug benötigt ist ein Vorteil.
    Außerdem neigt die 3000/3500 er Serie bei 90 Grad Betrieb zum stecken bleiben.
    So große Flächen hast du aber eh nicht.
    Meine Empfehlung ist aber klar Rainbird was die Düsen angeht.

    • Swen99 schrieb:
    Hallo Herbert,
    deiner Meinung nach sollte ich RainBird verbauen. Bisher habe ich immer von Hunter gutes gehört. Aber iwe gesagt, ich kenne mich da nicht aus. Ich habe nochmal eine Planung mit mehreren Regnern bei DVS gemacht.
    Zum Vergrößern anklicken....

    Da hat der kleine Sparbuchs zugeschlagen? Da fehlen sinnvolle regner. Zudem wird nicht über die Fläche (in den Pool etwa) hinausgeregnet. Schrieb ich schonmal??

    Also wenn ich das richtig lese bringt die Tauchdruckpumpe bei 3 Bar 1m3/h
    Ich würde wie Tuatara schreibt, mit dieser Menge planen und sicherheitshalber 0,2 m3/h drunter bleiben.
    Also ein Kreis max. 0,8 m3/h.
    Oder doch eine stärkere Pumpe.
    Nachspeisen würde ich mittels Sensor oder Schwimmerschalter mit Ortswasser.

    Faxe59 schrieb:
    Beide Pumpen zusammen bringen 6 Bar. Aber welche Menge?
    Zum Vergrößern anklicken....
    Hallo Faxe59,

    ich habe jetzt mal den Eimertest gemacht:

    Trinkwasseranschluss: 3 bar, 24 Sekunden bis der 10l Eimer voll ist
    Tauchdruckpumpe: 3 bar, 12 Sekunden bis der 10l Eimer voll ist
    Tauchdruckpumpe + Gartenpumpe: 6 bar, 10 Sekunden bis der 10l Eimer voll ist

    Bei der Messung der Tauchdruckpumpe
    stimmt was nicht.
    Die 3 m3/h die du bei 3 Bar gemessen hast, sind der freie Auslauf.
    Du musst an die Druckseite der Pumpe ein 1 Zoll Rohr oder Schlauchstück mit einem Kugelhahn und einem Manometer montieren.
    Dann startest du die Pumpe und regelst den Strahl mit dem Kugelhahn auf 3 Bar.
    Dann misst du die Menge pro Stunde.
    Ich denke nicht, dass das Diagramm nicht stimmt.

    • Faxe59 schrieb:
    Bei der Messung der Tauchdruckpumpe
    stimmt was nicht.
    Die 3 m3/h die du bei 3 Bar gemessen hast, sind der freie Auslauf.
    Du musst an die Druckseite der Pumpe ein 1 Zoll Rohr oder Schlauchstück mit einem Kugelhahn und einem Manometer montieren.
    Dann startest du die Pumpe und regelst den Strahl mit dem Kugelhahn auf 3 Bar.
    Dann misst du die Menge pro Stunde.
    Ich denke nicht, dass das Diagramm nicht stimmt.
    Zum Vergrößern anklicken....
    Ich habe noch einen 1,25“ Schlauch der auf die Pumpe passt. Kann ich den auch zum testen benutzen?

    • Faxe59 schrieb:
    Also wenn ich das richtig lese bringt die Tauchdruckpumpe bei 3 Bar 1m3/h
    Ich würde wie Tuatara schreibt, mit dieser Menge planen
    Zum Vergrößern anklicken....
    Und warum? Bei seiner Fläche funktionieren sprühregner die mit deutlich unter 3 bar funktionieren. Und damit hat er mehr Wasser zur Verfügung.

    Die Flächen habe ich nicht genau betrachtet.
    Ja, dann kann er mit weniger Druck planen.

    Hallo zusammen,

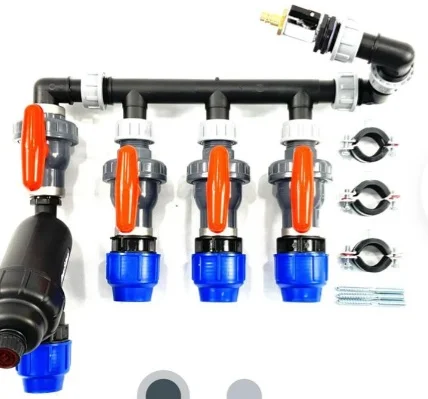

    ich möchte statt Magnetventile, die Verteilung mit Kugelhähnen verbauen und die Steuerung über Wlan-Steckdosen mit Zeitplan programmieren. Das klappt beim Pool sehr gut.

    Gibt es gravierende Nachteile, wenn ich keine Magnetventile verbaue?

    VG


    Anhänge

    • Verteiler.webp
      20,2 KB · Aufrufe: 15
    Wenn man keine größeren Wurfweiten benötigt und gerne mit speziellen Werkzeug hantiert, kein Problem.
    Interessant wird es ab MP-3000
    Die bleiben über 90 Grad gerne stecken.

    Swen99 schrieb:
    Hallo zusammen,

    ich möchte statt Magnetventile, die Verteilung mit Kugelhähnen verbauen und die Steuerung über Wlan-Steckdosen mit Zeitplan programmieren. Das klappt beim Pool sehr gut.

    Gibt es gravierende Nachteile, wenn ich keine Magnetventile verbaue?

    VG
    Zum Vergrößern anklicken....

    Kann mir nicht vorstellen, dass das feuchtraum geeignet ist… dann lieber magnetventile und shellys.

    EasyWater schrieb:
    Warum bist du so gegen die MP-Rotatoren? Ehrlich gesagt werden die sehr viel empfohlen und sie brauchen 0,3 bar weniger und weniger Wasser. Das macht doch die Planung viel einfacher?
    Zum Vergrößern anklicken....
    Weniger? Weniger als was?? R Van laufen optimal mit 3,1bar. Sie laufen auch mit 2,1 bar…

    Aber Sprühregner laufen mit deutlich unter 2 bar. Und bei deinen geringen nötigen Reichweiten hast du beim2 bar deutlich mehr Wasser als bei 3,5 bar.
