Deluxe Wassersäule/Pegelanzeige

[Ingo77]

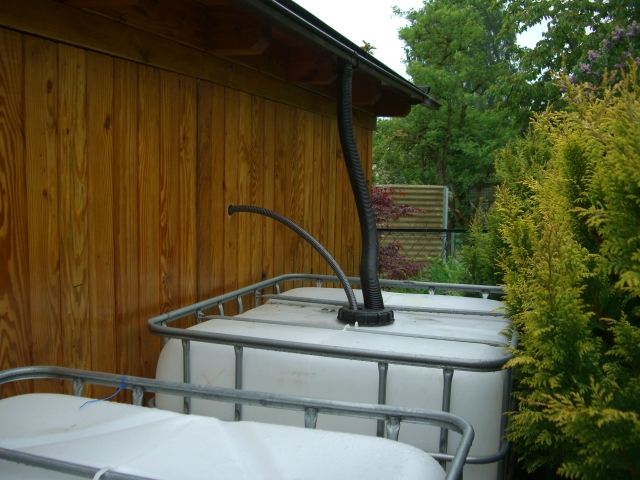

Der ein oder andere sammelt ja auch Regenwasser, unter anderem oberirdisch in Tonnen oder aber auch in IBC-Behältern. Bei mir stehen 2 von denen gut versteckt hinter meinem Geräteschuppen. Die Tage werde ich sie noch ein wenig vor direktem Lichteinfall schützen.
Dumm ist nur, dass man nicht so einfach den Wasserstand ablesen kann (was mich schon interessiert, da ich manuell eine elektr. Pumpe daran betreibe).
Nun, kurz die grauen Zellen angeworfen und kurzerhand eine Pegelanzeige aus einfachsten Mitteln entworfen.

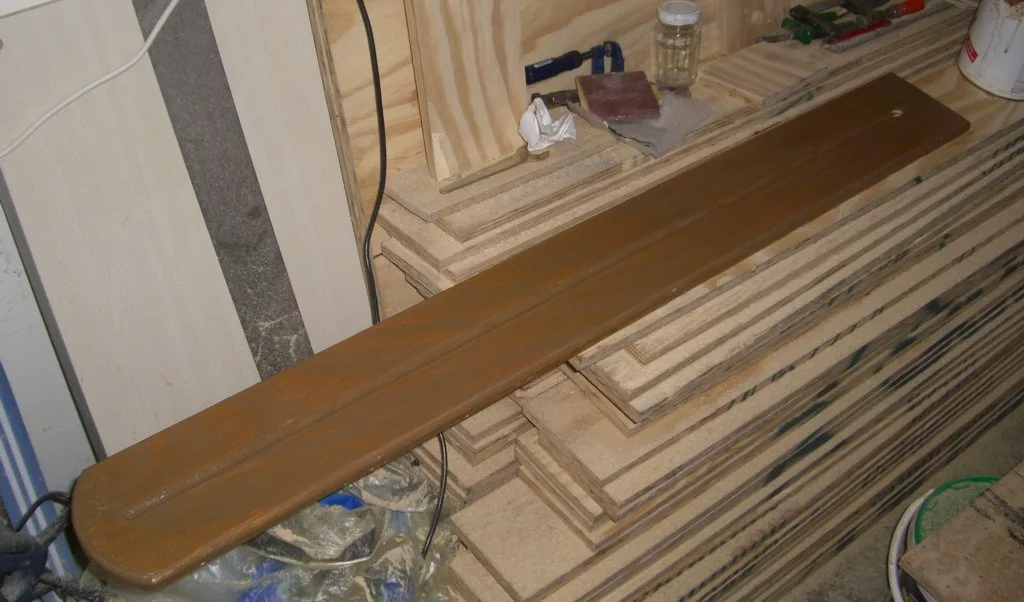

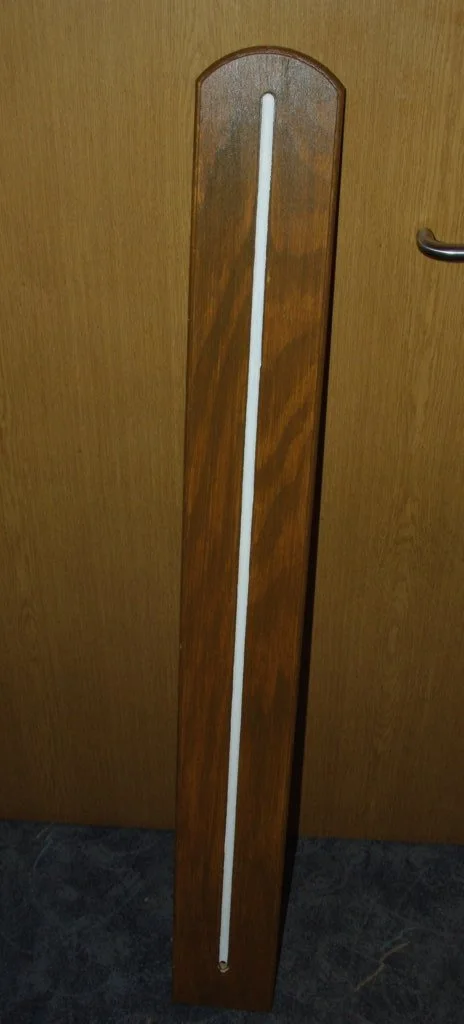

Einfach ein Holzbrett in entsprechnder Höhe zurechtgesägt (also höher als die Behälter), eine Nut für einen durchsichtigen Wasserschlauch (Innendurchmesser 12mm) gefräst, das Brett "schick" gemacht und die Nut anschl. des besseren Kontrasts wegen weiß angemalt.
Vom Original-Behälter die Füllstandsmarkierungen abgemessen und für die Wassersäule übernommen. In meinem Fall die Literangabe x 2, da ich beide Gefäße untereinander verbunden habe.

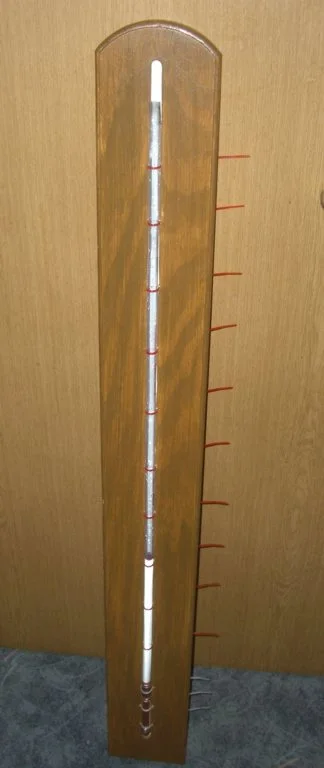

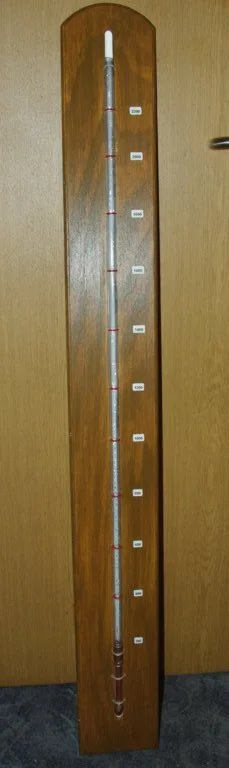

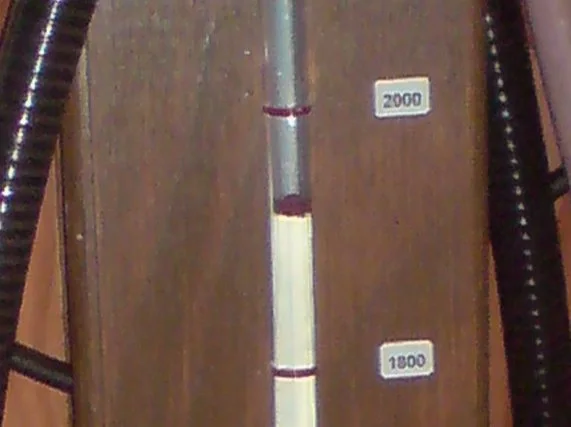

Mit roten Kabelbindern wird der Schlauch fixiert, die Kabelbinder geben gleichzeitig die Skala ab. Als i-Tüpfelchen noch eine rote Wachskugel geformt und rein in den Schlauch.

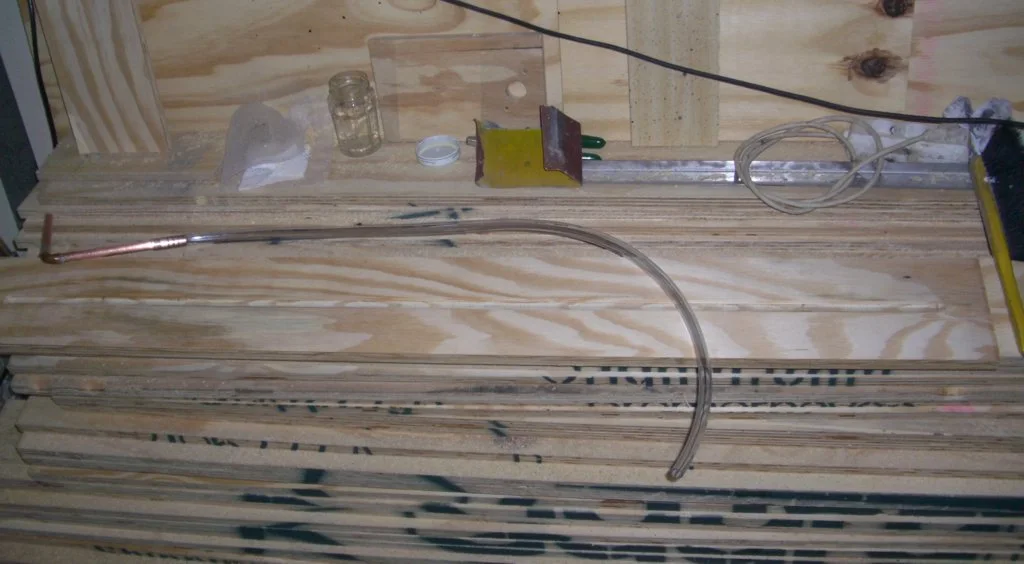

Als Bogen und Anschluss wurde 12er Kupferrohr (Reststücke) genommen. Da passt hinten ein 08/15 Gartenschlauch (mit Schellen befestigt) drauf.
Jetzt nur noch in den Geräteschuppen damit und via T-Stück anschließen



[Tilia]

Hallo Ingo,

hört sich toll an, hätte auch gerne einen Wasserstandsmesser.

Leider hab ichs nicht verstanden: Dein Wasserstandsmesser ist in der Hütte?
Müsste man das Teil nicht unten am Fass anschließen?
Oben am Einlauf läuft das Wasser doch nur raus, wenn der Behälter komplett voll ist?
Oder sieht mans nur nicht?

LG Tilia



[Ingo77]

Die Schläuche, die Du auf dem Foto siehst, dass sind:
- Regenwasser Eingang vom Dach
und
- Regenwasser Ausgang zur Pumpe

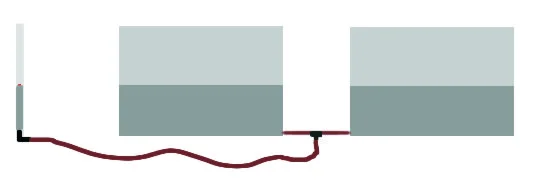

Unten, wo die beiden Behälter miteinander verbunden sind, da werde ich ein T-Stück zwischensetzen und einen Schlauch ins Innere des Geräteschuppen legen, wo wieder der Pegelanzeiger drankommt.

Du hast das schon richtig verstanden, nur das erste Foto hat Dich wohl etwas verwirrt



[Ingo77]

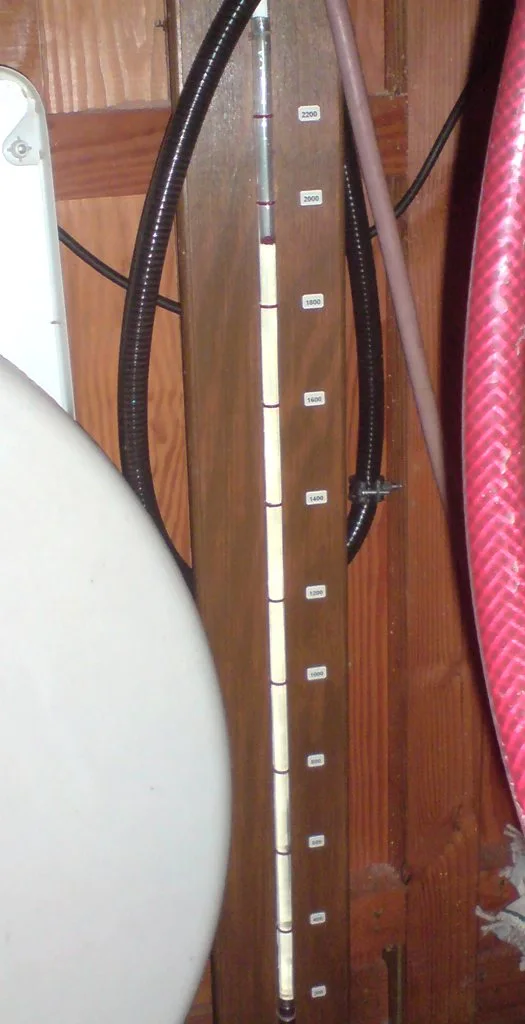

Das ganze mal angeschlossen und auf Dichtigkeit geprüft.
Funktioniert, wie zu erwarten, 1A!
(hatte gerade leider nur die Handycam zur Hand...)



[Gecko]

Genial!
Ich will auch sowas, aber mein Wasservorrat liegt unterirdisch.

grübelnde Grüsse
Stefan, der erstmal `nen Schwimmer baut...



[Tilia]

ah ja, mit der Grafik wirds deutlich.

Stefan, erzähl dann doch mal, wenn Dein Schwimmer fertig ist.

Das einzige was mir bislang eingefallen ist, wäre ein senkrechtes Rohr oben im Verschluss befestigt, dass bis knapp auf den Boden reicht, darin eine Styroporkugel, in dieser einen leichten Draht pieken und oben am Draht z. B. ein Fähnchen oder etwas dezenter wieder eine Styroporkugel. Also je höher das Fähnchen/Kugel, je mehr Wasser. Müsste doch funktionieren, oder?

LG Tilia



[Ingo77]

Evtl. wäre die technisch aufwändigere Version eine Möglichkeit...
Ultraschall Füllstandsmesser



[Ingo77]

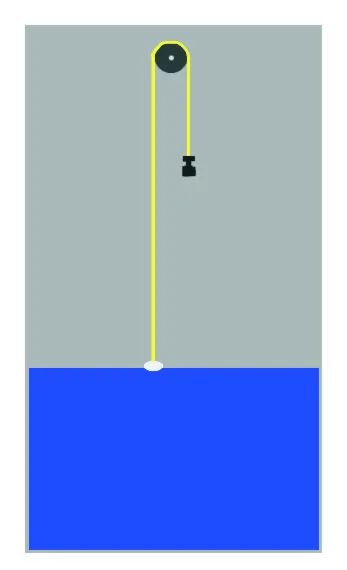

Oder aber im oberen Bereich eine Umlenkrolle anbringen, über der ein Maßband läuft (Skala). Auf der einen Seite ein Schwimmer, auf der anderen Seite ein Gegengewicht...



[Tilia]

na Du hast ja Ideen

Danke für die Vorschläge.

LG Tilia



[Gecko]

Danke auch,

aber ich werd wohl erstmal was ganz primitives zusammenpfuschen.
Zuerst sollte ich das Ding wohl mal ausmessen,
aber tauchen muß jetzt nicht unbedingt sein.

Grüsse
Stefan
