Unterstützung Bewässerung kleine Rasenfläche

herby189

Neuling
Registriert
09. Okt. 2024
Beiträge
7
Hallo zusammen,

ich plane derzeit die Bewässerung meines Gartens.
Wir haben glücklicherweise einen recht kleinen Rasen, ich würde trotzdem gerne auf Nummer sicher gehen und euch mal fragen ob die Planung soweit passt oder ob ihr hier etwas grundsätzlich anders machen würdet.

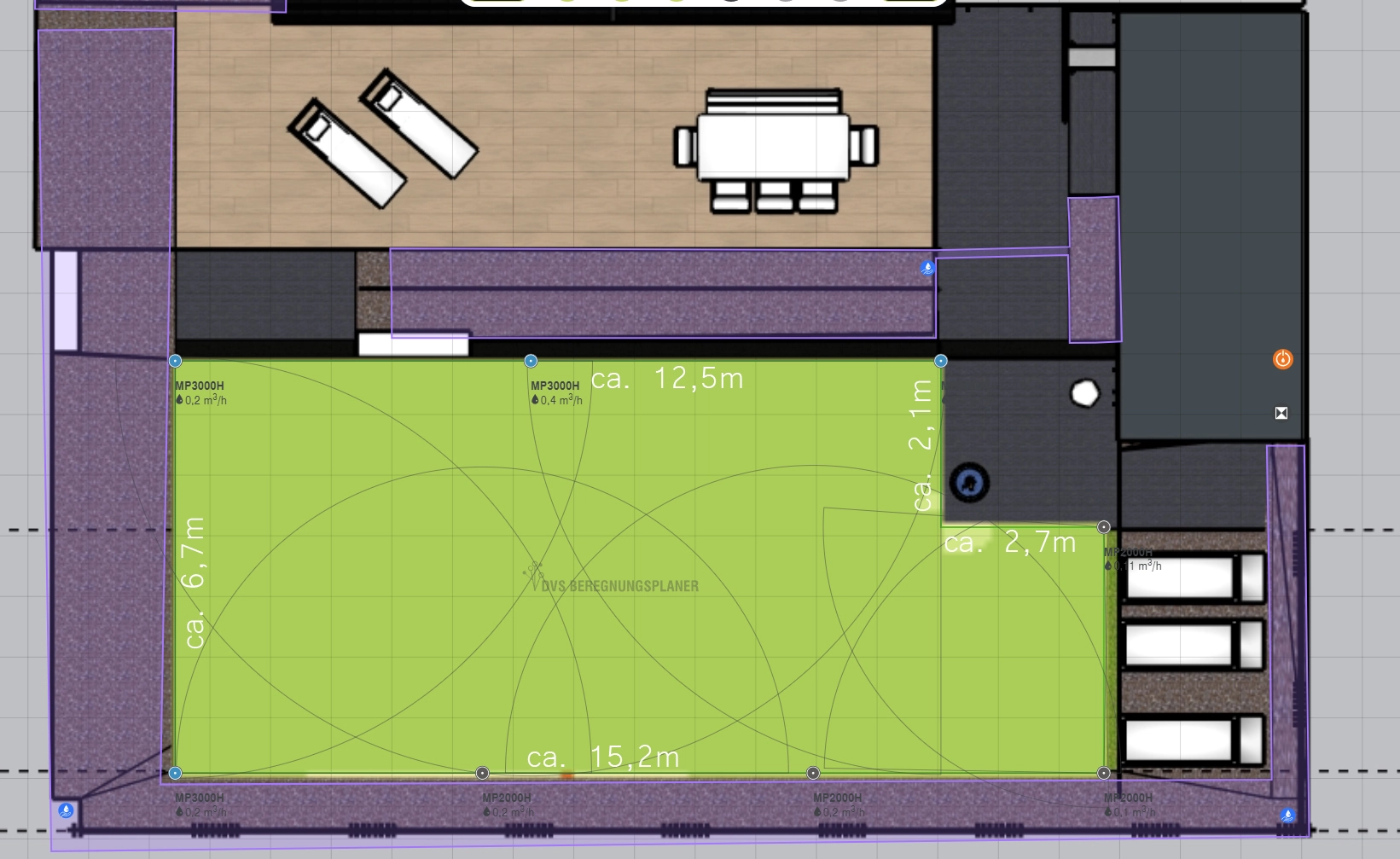

Schicke anbei ein Bild von der DVS Planung. Der Regner oben rechts hat die gleichen Werte wie oben links, leider schlecht auf dem Bild zu erkennen.

Ich habe wahrscheinlich relativ wenig Wasser zur Verfügung. Ich lasse derzeit noch ein 1zoll PE-Rohr nach draußen verlegen um eine bessere Versorgung hin zu bekommen, derzeit habe ich nämlich nur einen Außenwasserhahn mit 1/2 Zoll wo nicht wirklich viel raus kommt.
Am Hausanschluss habe ich mal den Eimertest unter dem Druckminderer gemacht. Dieser hat 3,5bar dabei angezeigt und ich habe etwa 800l/h gemessen. Ich hoffe dass durch die neue PE Leitung und dem Abzweig VOR dem Druckminderer noch etwas mehr raus kommt, würde die Planung aber wahrscheinlich erstmal darauf ausrichten.
Entsprechend würde ich die Rasenbewässerung mit zwei Kreisen versorgen.
1. Kreis oben die 3 Regner
2. Kreis die restlichen 5 Regner

Würde das für euch so passen oder ratet ihr mir noch zu Änderungen.

Vielen Dank für eure Unterstützung im Voraus.

Grüße
Carsten


Anhänge

  • Screenshot 2024-11-06 080156.jpg
    Screenshot 2024-11-06 080156.jpg
    595,7 KB · Aufrufe: 41
  • Servus Carsten
    Willkommen bei den Bewässerern.
    Also was ich schon mal sagen kann.
    Die MP 3000 und 3500 haben keinen guten Ruf bei 90 Grad Betrieb.
    Sie neigen zum stehen bleiben.
    Ich würde für deine Flächen grundsätzlich R-Van Düsen von Rainbird empfehlen.
    Das du eine neue 1“ Leitung nach draußen legen lässt, ist super.
    Bitte wenn möglich vor dem Druckminderer.
    Dein Versorger kommt ja vermutlich mit 4-5 Bar ins Haus.
    Wenn du die Leitung hast, miss bitte die Menge bei 3,5 und 3 Bar.
    Die Düsen arbeiten am optimalsten mit 2,8 Bar.
    Abzüglich Verluste kommst du da mit einem Ausgangsdruck von 3,5 Bar gut hin.
    Bei der Detailplanung hilft vermutlich SebDob weiter.
    Die Überlappung bei der Planung von DVS ist nicht optimal.
    Eines noch.
    Bei euch in BRD wird so weit ich mitbekommen habe, ein Systemtrenner verlangt.
    Er verhindert, dass bei einem Druckabfall vom Versorger, kontaminiertes Wasser aus deiner Beregnung zurück ins Ortssystem gelangt.
    Erkundige dich da bitte bei deinem Versorger.
    LG Herbert

    Hallo Herbert, danke für deine Rückmeldung.
    Das mit den MP3000 ist eine gute Rückmeldung. Ich war eh schon die ganze Zeit am überlegen ob es Rainbird oder Hunter werden soll.
    Dann drücke ich mir die Daumen, dass @SebDob auf den Thread kurz aufmerksam wird :giggle:

  • Huhu!

    Leg dich nicht auf eine Firma fest! Wir können auch gut kombinieren…

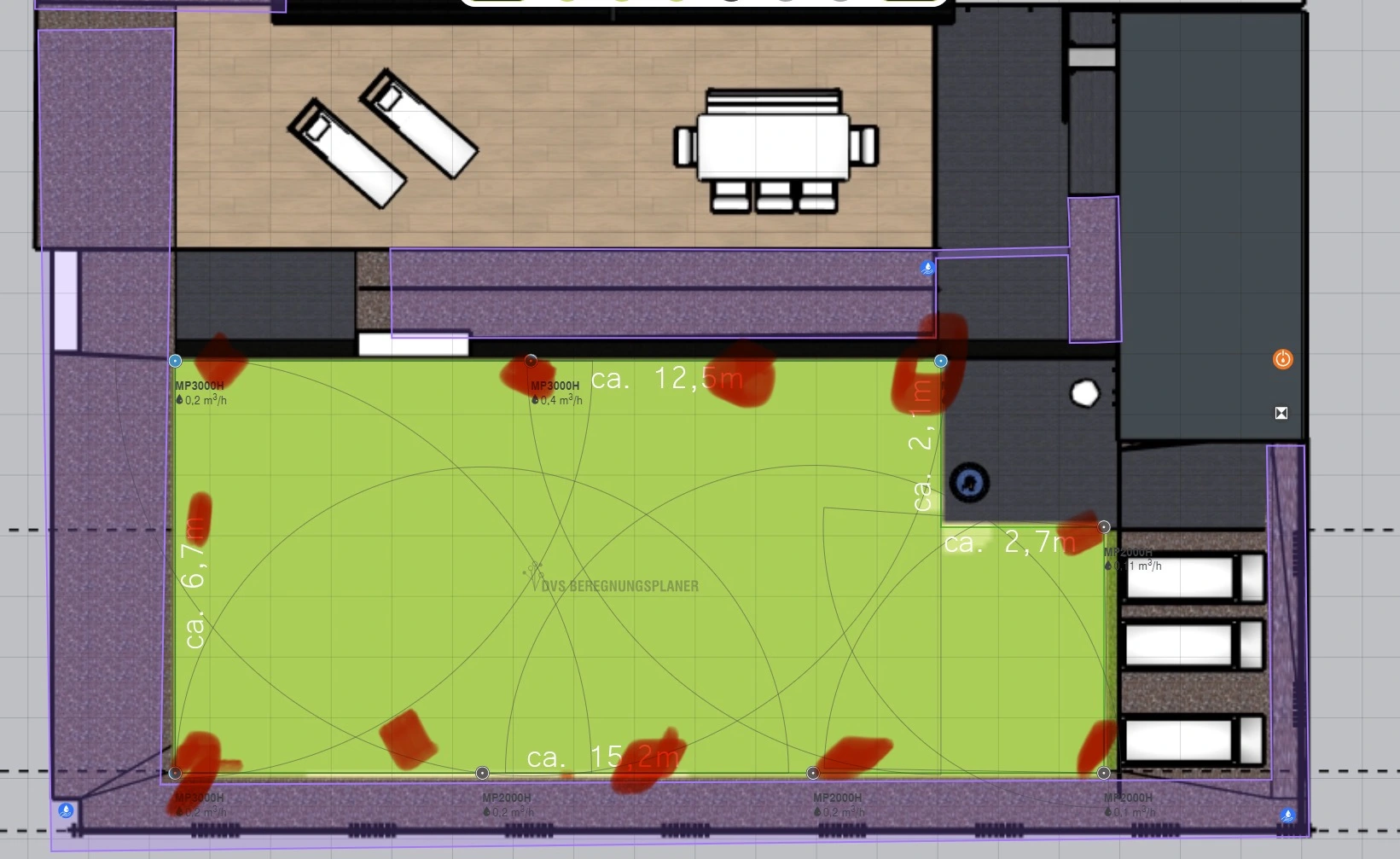

    Als erstes machst du bitte einen neuen Plan. Diesmal mit Getrieberegner. Dann hast du r Vans zur Wahl. Aber der grobe Van 24 wird nicht vom Programm genommen, musst du selbst nachher ausrechnen.

    Bitte keine Angst vor vielen regnern. Mach Bei der neuen Planung bitte nur bis zur rasenmitte.


    Wird in etwa so aussehen…




    Natürlich symmetrisch passend angeordnet.

    Wenn dein Anschluss fertig ist, kannst du messen und Kreise bilden..

    Zuletzt bearbeitet:
  • @Faxe59
    Bei einer normalen Gartenbewässerung, bei der der Druck nur von der Hausseite kommt, ist eine Systemtrennung in Deutschland nicht notwendig.
    Sie ist zwingend vorgeschrieben, wenn z.B. das Brauchwasser (Waschmaschine, Toilette) aus einer Zisterne oder einem Brunnen gespeist wird und bei leerer Zisterne Trinkwasser fließen soll.

    Dann brauchst du natürlich einen sogenannten freien Einlauf.
    Wie gesagt, diese Information wird hier seid Jahren von verschiedenen Teilnehmern aus BRD gepostet.
    Es gibt da die Verordnung DIN EN 1717
    Für den persönlichen Schutz im Haus würde ich sowieso eine Sicherheit einbauen.

  • @SebDob Mega danke für deinen Input!

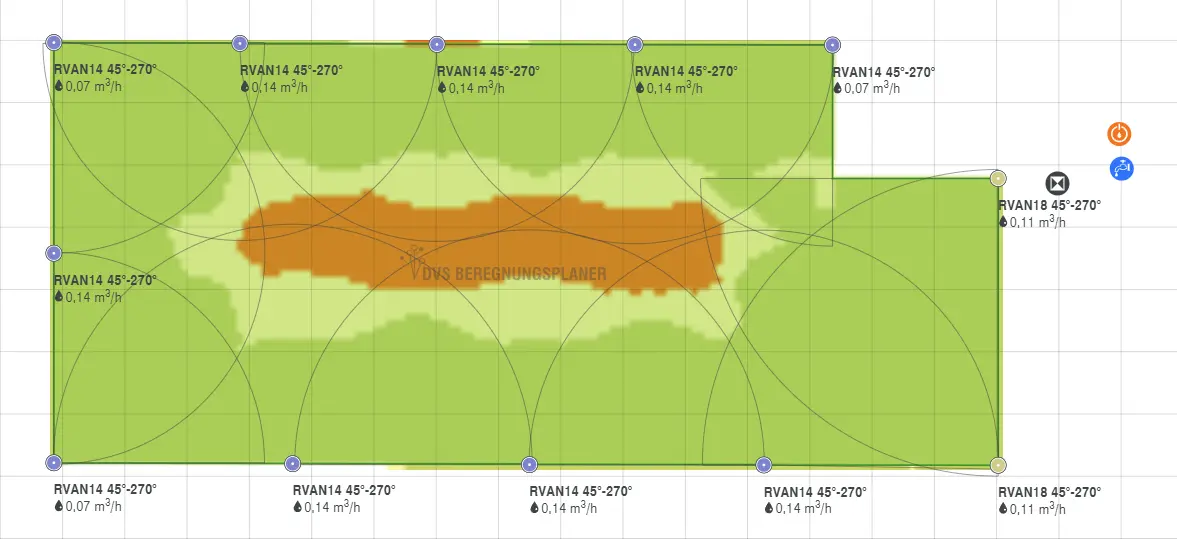

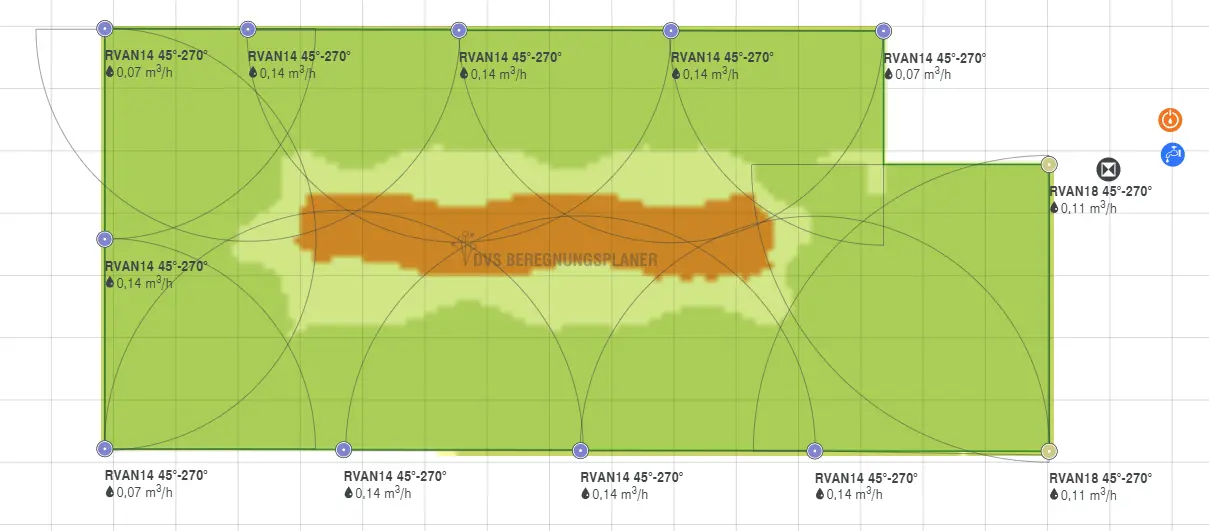

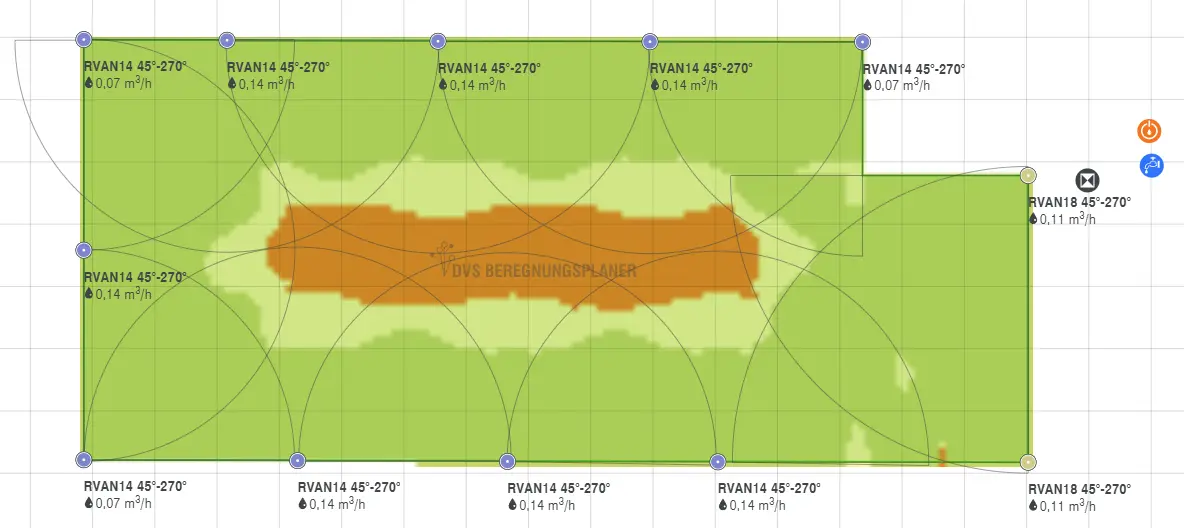

    Ich hab das ganze mal nachgebaut und es sieht jetzt wie folgt aus:


    Wie sieht das für dich aus?
    Zusätzlich schicke ich dir mit einer PN noch meine Zugangsdaten von DVS, dann könntest du gerne auch mal Anpassungen vornehmen falls da noch was wäre.
    Vielen lieben Dank für deine Hilfe!!!

    Ich bin im Urlaub. Das musst du schon selbst machen.

    Wenn du einen mittigen regner nimmst, der rechte und linke regner diesen überschneidet, sollte er sich davon in der Mitte befinden.
    Minimal besser ausrichten.

    Die Überschneidung der ggü. Liegenden Seiten geringer halten. In der Praxis kommt dort mehr an als im Nahbereich.
    Also zur Mitte hin weniger Reichweite…

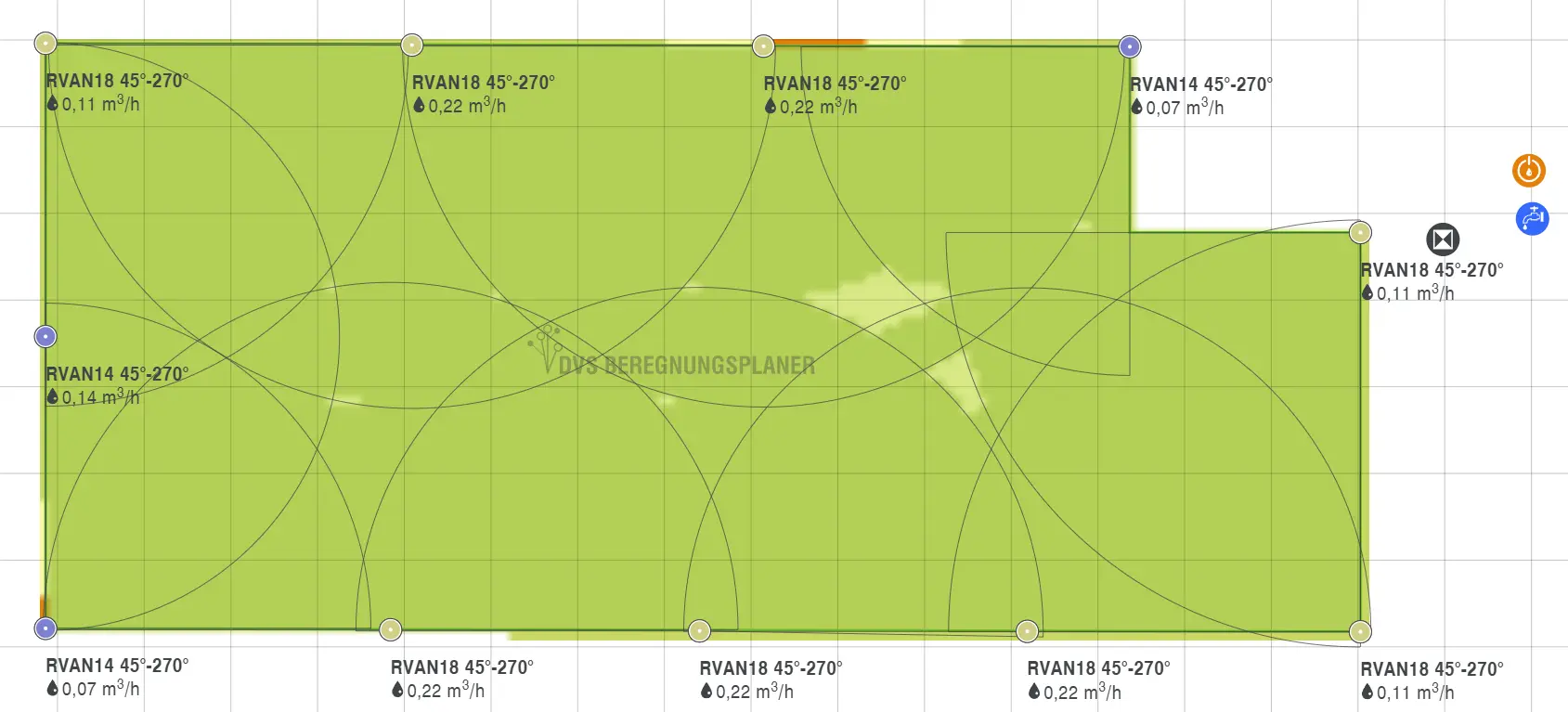

    Alternative 2 finde ich super!

    Links unten etwas mehr Reichweite, damit der regner rechts erreicht wird.

    Jetzt kannst du das Volumen sinnvoll in möglichst gleiche Kreise teilen.

    Wie ist der aktuelle gesamtbedarf?

  • Genau, alle zusammen.

    Pauschal könntest du mal 2 bzw 3 Kreise bilden.

    Etwa oben+links und unten+rechts.

    Links Mitte rechts…

    Genau, alle zusammen.
    Das sind laut DVS 1,41 m³/h
    Sollte ja mit einer verfügbaren Menge von 0,8 m³/h mit zwei Kreisen machbar sein, oder?
    Ich hoffe ja, dass ich durch den Einbau des 1'' PE Rohrs vor dem Druckminderer noch etwas mehr zur Verfügung habe.

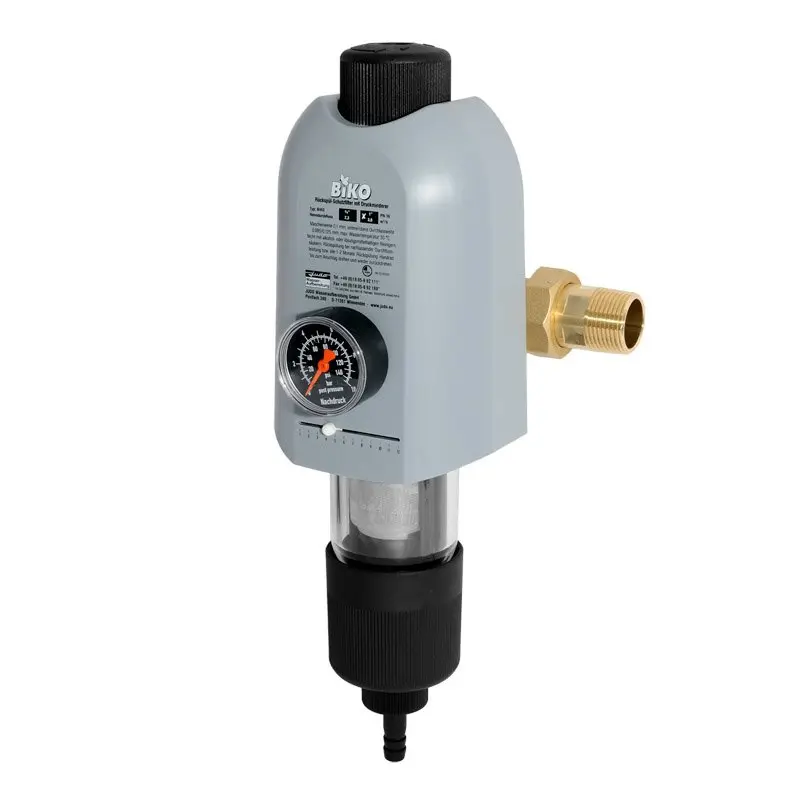

    0,8 m³/h hatte ich ja bei folgendem Druckminderer unten durch das Spülen messen können

    Unten?? Das Teil haben wir auch. Dreh doch mal komplett auf. Quasi ohne druckminderung.

    Ich sag’s mal so, falls deine Rechnung richtig ist, kannst du bequem 2 Kreise jetzt schon draus machen. Ich würde aber generell min 4 Kreise bauen für tropfbewässerung etc. Schnell fällt einem viel ein..,

    @SebDob Danke dir für deine Unterstützung!
    Habe jetzt den neuen Anschluss mit 1Zoll PE Rohr nach draußen bekommen.
    Dort liegen jetzt gute 1,6m³/h bei einem Druck von 3,4 Bar an. Das sollte daher mit 2 Kreisen mehr als locker ausreichen. Mit Tröpchenbewässerung, Hecke und Hochbeet hab ich jetzt in Summe 8 Kreise, das sollte hoffentlich reichen :)

    Ich würde den rasen trotzdem auf 2 kreisen lassen. Du kannst bei Verteiler bauen ja gern alles zusammen testen.
    Ich würde allerdings trotzdem wie geplant 2 Stränge legen.

    Wie möchtest du das mit dem druckminder machen?

    2,8bar vor den Ventilen könnte noch nicht gemessenen Verlust verursachen. Wenn du deutlich unter der maximalen Reichweite liegst, geht das. Ansonsten lieber eine Nummer größer, sollte der 3,4bar sein wählen.

    Dieser würde erstmal grundsätzlich für alles funktionieren.

    Selbstgebaute tropfer, würde ich empfehlen, besser 1,4 bar.
