Schrauben für Schwengelpumpe

[Sebastian55]

Hallo,

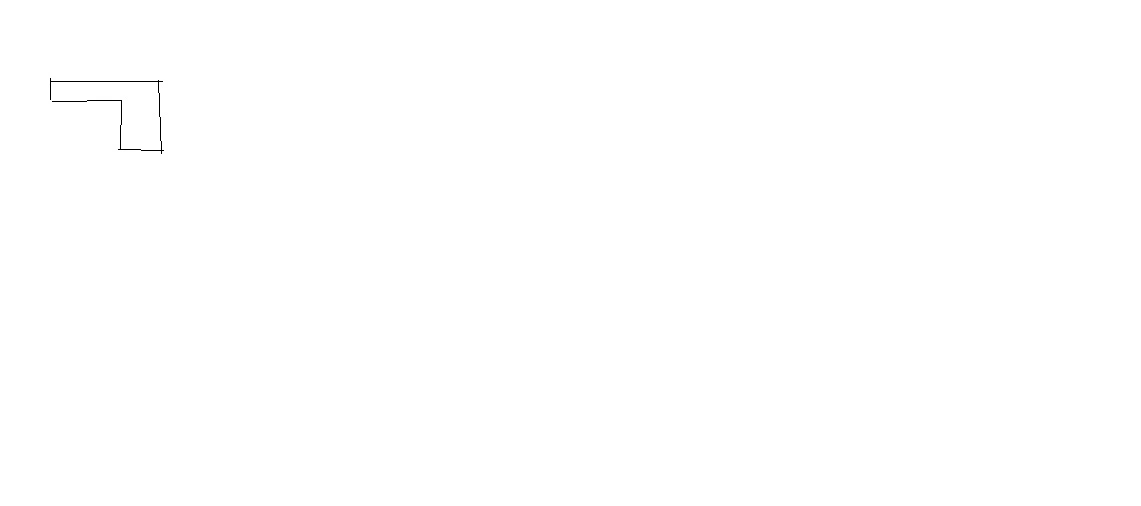

Ich habe für meine alte Schwengelpumpe Schrauben verlohren, nur das sind glaube ich Spezialanfertigungen. ( siehe Skizze)
Die Schwengelpumpe ist von der Marke Vogel Pumpen.
Ich hoffe es weiß jemand ob es irgendwo so Schrauben gibt!



[Thorsten T.]

Welche Note hattest Du früher in der Schule beim Zeichnen?


Hast Du vielleicht ein Foto, falls noch Schrauben über sind?

Etwas genauere Zeichung - Maßangaben - vielleicht mit einer anderen Schraube probieren, welche Gewindegröße. Sonst wird das schwierig...



[Sebastian55]

Also zur Note sag ich mal nix^^ =)
Nein die Schrauben sind alle weg....



[Marsusmar]

Dann miss wenigstens mal den Durchmesser des Innengewindes und guck mal ob du nicht mit scheiben und egal welch anderen Schrauben weiterkommst. Ich denke es geht dir nur um den Übergang vom Fuss zur Pumpe?

Gruß Suse



[Sebastian55]

Also ich weiß endlich welche Schraube das ist.
Es ist eine Hakenschraube M10x42.
Nein es ist nicht zum befestigen am Standfuß.
Bei meiner Pumpe sind zwei Teile (Bild)
Nur wo bekomm ich so Schrauben?



[Marsusmar]

Geteilt sind alle Schwengelpumpen.
Die originalschrauben wirst du nicht bekommen, aber vielleicht hilft der örtliche Schlosser gegen eine Packung kaffe.

Als Tipp nimm die automatische funktion zum hochladen der Bilder und lass sie originalgroß dann könnte man Details sehen so leider nicht.
Gruß Suse



[Sebastian55]

Also vor einem Jahr habe ich auch noch eine Ledermanschette bei Vogel Pumpen bekommen. Ich frage einfach mal einen Vertreter der Firma.
Das auf dem Bild ist eh nicht meine Pumpe, ich wollte nur zeigen wie sie etwa ausschaut, weil es ja noch so andere Schwengelpumpen gibt.



[waterfinder]

Moin Sebastian,

eine Gewindestange M 10 kaufen. M 10 Mama raufdrehen.
Gewindestange mit einem Brenner erwärmen und einen Hacken biegen.
Schraube ablängen, entgraten, dann die Mutter abdrehen.
( Mit der Mutter deswegen, wenn man eine Schraube absägt, dies nicht richtig entgratet, bekommt man diese nicht raufgedreht, es sei denn man hat ein Schneideisen zur Hand)
Gruss
WF



[Sebastian55]

Ich vermute aber, dass mir die Gewindestange abbrechen wird, auch wenn ich sie erhietze!



[Casi]

Das gleich Problem hatte ich auch.
Diese Schrauben konnte ich auch nicht finden.
Ich habe daher Hammermuttern genommen wie z.b. diese hier
10 x Hammermutter N10/M8 B-Typ Alu Profil Aluminium bei eBay.de: Rohstoffe Materialien (endet 31.07.10 15:44:18 MESZ)

Allerdings hatte ich M10'er schrauben in VA mit VA Hammermuttern besorgt.
Das hält wunderbar.



[Sebastian55]

Danke, aber die Schrauben, die ich benötige gibt es bei Vogelpumpen zum glück noch. Ich muss nur warten bis sie kommen.
An dieHammerschrauben hatte ich auch schon gedacht, falls es die Schrauben nicht mehr gibt.
Danke! =)
