Huhu beisammen!
hmmm, muss ich mir echt überlegen mit dem Selbstbau der Box(en)...mal sehen, was die Entscheidungsträger sagen

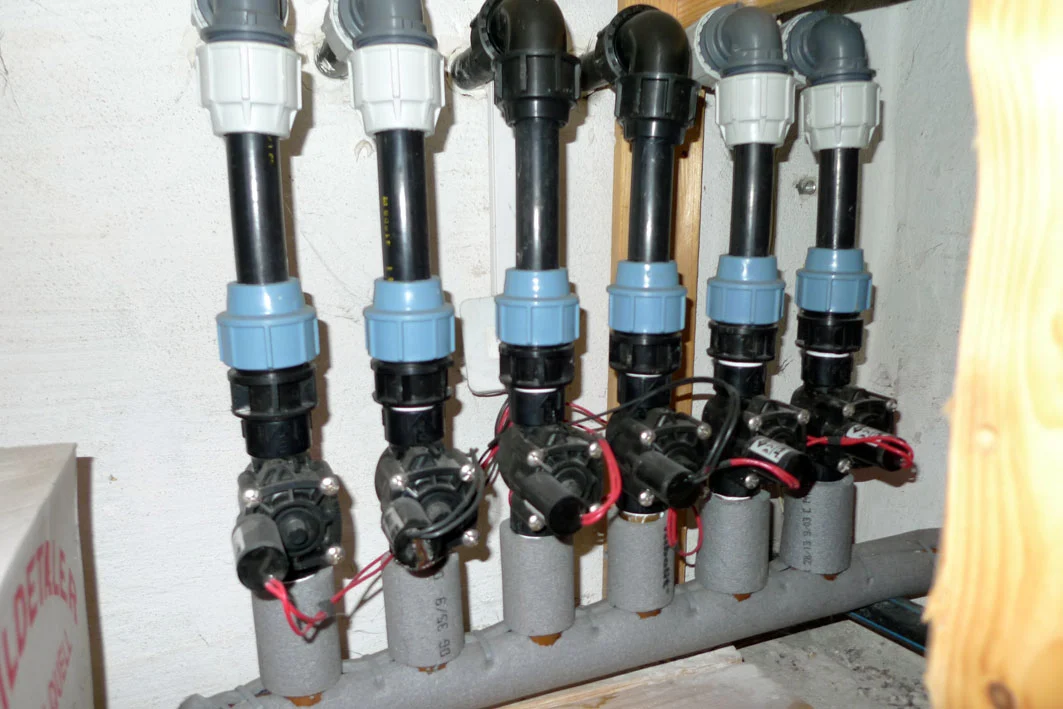

Danke für die Infos über die Ventile und Steuerung.

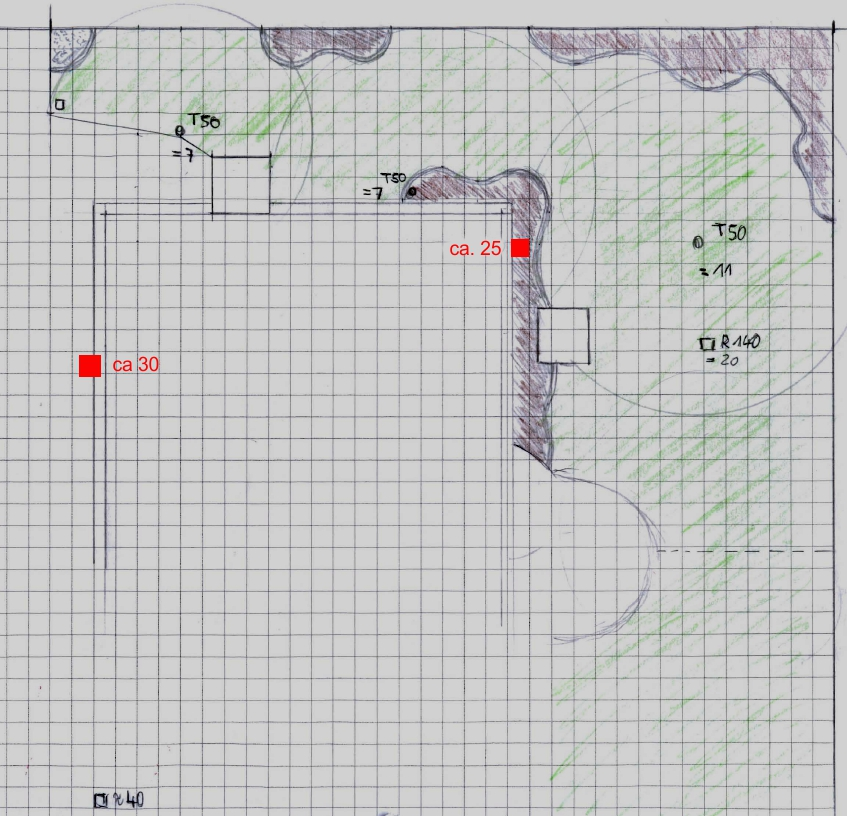

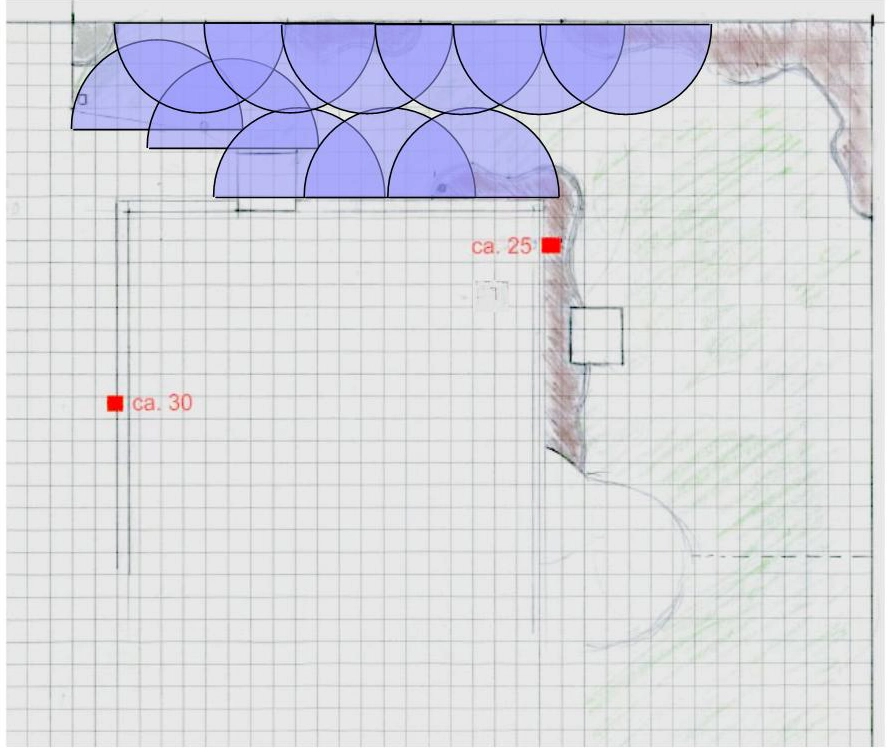

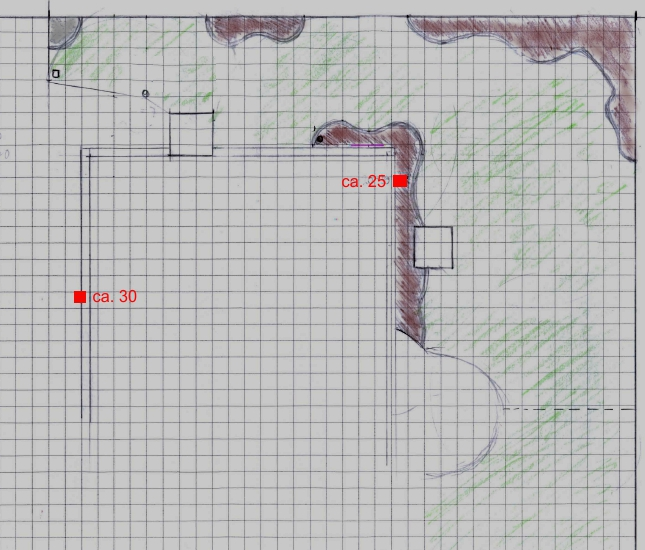

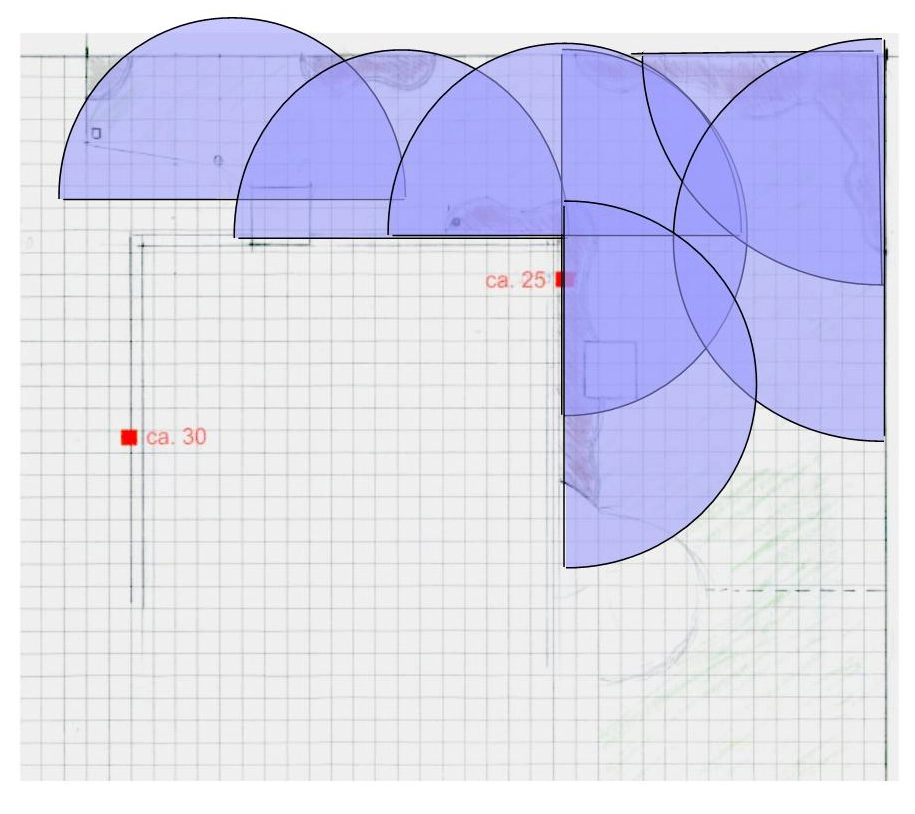

Soooo, in den letzten Tagen habe ich mich wieder gut mit der Planung beschäftigen können. Es geht noch immer um die Platzierung der Regner.
Ich habe mal aus Spaß an der Freude einige Berechnungen durchgeführt, was die Niederschlagsmengen betrifft. Im Zusammenhang damit ist mir aufgefallen, wieviel Wasser die VAN-Düsen rauspusten! Ferner bin ich dahinter gekommen, dass ich nunmehr alles mit MPR-kompatiblen (matched precipitation rate) Düsen realisieren will. Zu diesen gehören die Rain Bird MPR-Düsen und auch die Rain Bird VAN-Düsen >= 12. Je kleiner die VAN-Düse ist (also etwa die 4er oder 6er), desto größer ist die Niederschlagsrate (mm/h).

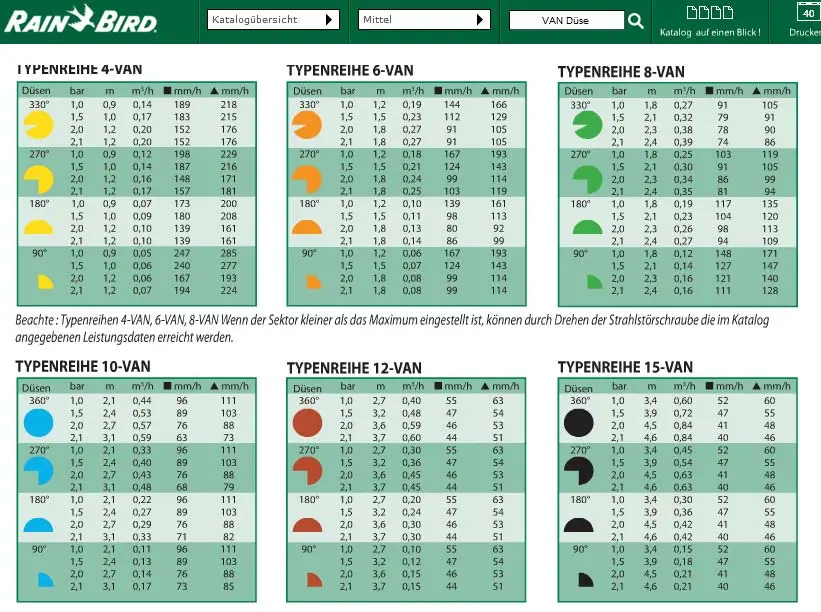

Datenblatt:
http://www.rainbird.com/documents/turf/chart_VAN.pdf
Ausschnitt Datenblatt (4-VAN) (bar, Radius, m³/h, rect mm/h, tri mm/h):
Anhang anzeigen 196162
Als Beispiel sei die VAN-Düse #4 genannt, die bei respektablen 2,1 Bar Druck etwa 70 l/h auf die Fläche eines 90°-Winkels bläst, Radius 1,2 m. Nehmen wir an, die zu beregnende Fläche sei quadratisch, und vier dieser Regner stehen in den vier Ecken dieses Quadrats. Die Regner erreichen sich gegenseitig, damit ist die Fläche 1,2² m² = 1,44 m², auf die 4*70 l/h = 280 l/h = 0,28 m³/h ausgebracht werden. Damit ergibt sich eine enorme Niederschlagsrate von 0,28 m³/h / 1,44 m² = 0,194 m/h = 194 mm/h. Das steht auch im Datenblatt so vermerkt (rect mm/h).
Will man etwa 10 mm Wasser auf diese Fläche ausbringen, so müssen die vier Regner nur 10 mm / 194 mm/h = 0,05 h =
185 Sekunden laufen!
Was ist daran nun so schlimm? Eigentlich nichts, sofern
a) man nur Düsen des gleichen Typs (also ausschließlich #4 VAN-Düsen) verwendet und
b) der Boden diese Wassermenge auch hinreichend schnell absorbieren kann.
Ausschnitt Datenblatt (6-VAN):
Anhang anzeigen 196163
Verwendet man die VAN-Düse #6, kommt man auf eine Niederschlagsrate von 99 mm/h. Die Rechnung ist genau wie oben, daher erspare ich mir das mal. Die Zahl steht zudem auch im Datenblatt. Will man auch hier 10 mm Wasser ausbringen, so müssen die vier Regner 10 mm / 99 mm/h = 0,10 h =
363 Sekunden laufen. Man sieht also, dass bei einer
gleichmäßigen Wasserverteilung zwei unterschiedliche VAN-Düsen (< Größe 12)
nicht in einem Kreis betrieben werden dürfen, weil die Niederschlagsraten und damit die Laufzeiten (185 s ggü. 363 s) zu unterschiedlich sind.
Ausschnitt Datenblatt (12-VAN):
Anhang anzeigen 196167
Bei der 12er wird es deutlich, dass die Niederschlagsraten sehr viel niedriger sind. Bei der 15er und 18er VAN sind die Niederschlagsraten übrigens auch um die 40 mm/h. Daher kann man diese Düsen untereinander problemlos mischen.
Jetzt mag der ein oder andere über meine Sekundenangaben die Stirn runzeln. Ob nun etwa 200 oder 180 Sekunden, kann doch nun so ein großer Unterschied nicht sein...sicherlich. Das kommt immer darauf an, wie "genau" man seine Anlage planen will. Aber ich möchte hier die Tendenz aufzeigen, die so oder so ähnlich aussieht. Wer "nur" nassspritzen will, kann darüber hinwegsehen. Aber ich sehe es noch immer so, dass eine automatische Bewässerung doch einiges an Geld kostet. Wenn man es zudem selbst installiert, auch einiges an Aufwand erfordert. Und wenn man nachher feststellt, dass die "kleinen" beregneten Bereiche alle grün , aber die großen Bereiche alle verdörrt sind...nunja, diesem Risiko möchte ich aus dem Wege gehen. Auch möchte ich kein Wasser verschwenden, um die großen Flächen hinreichend zu wässern, während die kleinen "zu viel" bekommen. Obwohl das bei meinem sandigen Boden sicherlich nicht das Problem wäre...
Was sollte man also beachten?
Um eine gleichmäßige Beregnung zu erreichen (darum geht es ja hier), sollte man auf MPR-Düsen setzen. Diese gibt es von unterschiedlichen Herstellern, aber diese sollten auch nicht herstellerübergreifend gemischt werden in einem Kreis, da verschiedene Hersteller verschiedene Niederschlagsraten haben. Für Rain Bird etwa sind die MPR-Düsen und die VAN-Düsen 12, 15 und 18 verwendbar in einem Kreis. Sollte man die VAN-Düsen 4, 6, 8 oder 10 verwenden, wäre es zunächst zu überlegen, ob man nicht doch auf MPR-Düsen ausweichen kann (diese gibt es auch als 120°-Teilkreis). Ist man auf kleinere VANs angewiesen, dann sollten diese in einem separaten Beregnungskreis verwendet werden. Außerdem sollten verschiedene VAN-Düsen nicht in einem Kreis vermischt werden (siehe oben).
Das sind meine Erkenntnisse (für Spray-Düsen) der letzten Tage, in denen ich mich intensiv mit der Thematik beschäftigt habe. Die Erkenntnisse stammen also "nur" aus dem Internet, praktische Erfahrungen kann ich keine vorweisen
Das ändert sich hoffentlich bald! Eine mMn sehr gute Quelle ist
www.irrigationtutorials.com. Dort nerven nur diese dämlichen imperialen Einheiten...
Diskussionen, Kommentare, Richtigstellungen usw. sind gern gesehen!
