Bewässerungsanlage Planen einige Fragen

[Luzifer78]

Hallo und Guten Tag

Mein Name ist Enrico.
Ich möchte meine Wiese Automatisiert bewässern lassen und habe dazu einige Fragen im Vorfeld.
Die Maße sind Breite 13,36 m Länge Links 13,00 m Länge Rechts 16,12 m.
Ich würde gerne Produkte von Rainbird verwenden und habe mir da die Düsen HE-VAN oder Typenreihe U (wegen Windunanfälligkeit) und die Versenkregner Typenreihe RD1800 rausgesucht. Alternative Konfig kann gerne genannt werden ich bin für alles offen.

Meine Fragen sind:
es steht immer zb bei denn U-15 Düsen 2.1 Bar 4.6m bedeuten die 4.6 m denn Durchmesser des Vollkreises oder wurfweite in jede richtung ?
Wird die Kombi auch 20-30 cm vom Rand weg verwendet oder kann diese direct am Rand eingesetzt werden ?
Sollte auch hier ein Kopf an Kopf Beregnung geplant werden ?
Dann sagt man ja es sollen keine Unterschiedlichen Sprinkler in einem Strang eingesetzt werden können denn unterschiedliche Düsen eingesetzt werden zb. aus der U-Reihe die U-8 mit denn U-15 ?
Mein Grundstück ist leicht abschüssig werden die Regner da senkrecht in Waage gestellt oder leicht schief so wie eben das Grundstück ist ?
Ich würde gerne Entwässerungsventile einsetzen um die einzelnen Kreise im Winter nicht mit dem Kompressor ausblasen zu müssen funktioniert das zusammen ?

Da ich meine Pumpe noch nicht gekauft habe bin ich da noch flexiblel und würde gerne mit ein wenig mehr dampf rangehen ich dachte so an Druck denn die Beregnung max braucht + 1 bis 1,5 Bar damit die Verluste ausgeglichen werden ist das ausreichend ?

Ich bedanke mich schon einmal im Vorfeld und bin auch für Vorschläge Eurerseits offen
mfg



[merls]

Du hast also eine nahezu rechteckige Fläche von etwa 190m² und dabei als kürzeste Seite 13Meter und als Lägste Seite 16Meter.
Wurfweite von 4,6Meter entspricht dem Radius. Also maximal 9Meter Durchmesser.
Um eine Kopf zu Kopf Beregnung hinzubekommen müsstest du ja 16-20 Regner verbuddeln.
Ausserdem hast du dann 6-8 Regner in der Mitte der Fläche. Das wäre mir das bisschen weniger Windanfälligkeit nicht wert.

Um mit möglichst wenigen Regner auszukommen würde ich die 3500er Serie von Rainbird empfehlen.
Mit der Störschraube kannst du sehr gut die benötigte Reichweite für Kopf zu Kopf Beregnung einstellen
und kämst mit 9 Regner hin.

4* in die Ecke 90° mit der 0,75er Düse Verbrauch 0,16m³
4* in die Mitte am Rand 180° mit der 1,5er Düse Verbrauch 0,3m³
1* in die MItte 360° mit der 3,0er Düse Verbrauch 0,6m³

Gesamtverbrauch ca. 2,5m³ bei 2,5Bar.

Entwässerungsventile sind so ne sache, dadurhc das jedesmal alle Leitungen leer laufen verschwendest du Wasser. Zusätzlich ist jeder Anfang erstmal mit viel Luft, Gesppritze und hoher Lautstärker im Vergleich zu den laufenden Regnern verbunden.
Das auspusten mittels Kompressor dauert nur ein paar Minuten und wird einmal im Jahr gemacht.

Hast du einen max 7-8m tiefen Brunnen oder eine Zisterne?
Dann empfehle ich so eine hier: Kreiselpumpe Hauswasserwerk Gartenpumpe MH 1300 INOX 1300W 6000 L/h m. Steuerung
Meines erachtens für eine gängige Beregnungsanlage im heimischen Garten das beste Preis/Leistungsverhältnis
um alles aufeinmal zu bewässern mit genug Reserven um auch noch zeitgleich ein Beet oder ähnliches später mitzubewässern.

Wird aus einem brunnen gefördert, so muss jedoch der dauerhaft zu Verfügungs stehende Wasserfluss bekannt sein und entsprechend ausreichen. Kann der Brunnen nur weniger fördern, so muss mit mehreren Zonen gearbeitet werden, oder das Wasser irgendwo z.b. in einem IBC Container oder eine Zisterne zwischengespeichert werden.

In der Regel reicht es etwa 0,5Bar mehr Druck zu haben als die Regner brauchen, es sei denn man hätte sehr viel Strecke von der Pumpe bis zu den Regner in dünnen leitungen zu überwinden.

Lieben Gruß
Torsten



[Luzifer78]

Hallo und danke für die Schnelle Antwort.
Ich habe einen Brunnen selbstgebohrt aufbau ist :
DN115 Brunnenrohr 0,75 m Sumpfrohr 3,00 m Filterrohr 0,3 mm Schlitzweite 7,00 m Vollrohr bis GOK 6,70m von unten steht das Wasser im Rohr. Ansaugpunkt ist 1 m über Filterstrecke mit etwa 2 m Wasser über dem Punkt. Testpumpung war mit 2 Pumpen Leistung durch Eimermethode ermittelt 3600 L/h Absenkung 10,5 cm egal ob 1 Stunde oder 5 Stunden gepumpt wurden. Also ich denke mal ~4,5 m³ sind wohl machbar.
zZ wird aus 6 m angesaugt später soll die Pumpe in eine Stube die ~1,50 m tiefer kommt.

Dachte bei der Pumpe ein wenig größer nicht das wenn meine Frau vorne Wasser nimmt hinten die Beregnung nicht mehr richtig funktioniert

mfg



[merls]

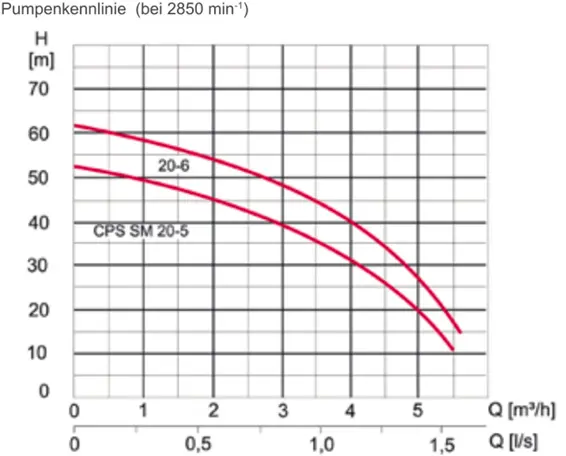

Schau dir mal die Leistungskennlinie der von mir geposteten Pumpe an, das sollte völlig ausreichend sein sogar wenn deine Frau noch Wasser mittels Schlauchaufroller verteilt. Und Preis Leistungstechnisch meines Erachtens unschlagbar.



[Luzifer78]

Ich schau mal wenn ich mit meiner Zeichnung mit deiner RegnerKombi durch bin. es sieht nicht schlecht aus zZ gibt es 2 oder 3 kleine stellen die nur 1 mal wasser abbekommen ich teste da mal andere Düsen durch.
Ich hatte sonst eine von DAB im Auge wär nur ein wenig teurer JET 251 M-P

mfg



[top_gun_de]

Sorry, aber zu einem Tiefbrunnen nimmt man keine Jetpumpe. Tiefbrunnenpumpen arbeiten unhörbar, sind energiefgizienter, leisten mehr und das Ansaugen ist kein Thema. Bei besagtem Pumpen Schmidt müsste es auch die Dambat IBO 3/11 geben. 90mm Durchmesser (3,5“), 850W, bei 2500l kommen oben noch über 4 Bar an.



[merls]

Wo is denn das ein Tiefbrunnen?

zZ wird aus 6 m angesaugt später soll die Pumpe in eine Stube die ~1,50 m tiefer kommt.

6meter Ansaughöhe und später nur noch 4,5meter. Finde da ist die deutlich günstigere Kreiselpumpe
definitiv ne Überlegung wert oder?



[top_gun_de]

Lies bitte mal oben:

Ich habe einen Brunnen selbstgebohrt aufbau ist :
DN115 Brunnenrohr 0,75 m Sumpfrohr 3,00 m Filterrohr 0,3 mm Schlitzweite 7,00 m Vollrohr bis GOK 6,70m von unten steht das Wasser im Rohr. Ansaugpunkt ist 1 m über Filterstrecke mit etwa 2 m Wasser über dem Punkt. Testpumpung war mit 2 Pumpen Leistung durch Eimermethode ermittelt 3600 L/h Absenkung 10,5 cm egal ob 1 Stunde oder 5 Stunden gepumpt wurden. Also ich denke mal ~4,5 m³ sind wohl machbar.
zZ wird aus 6 m angesaugt später soll die Pumpe in eine Stube die ~1,50 m tiefer kommt.

DN115 ist blaues 4 1/2“ Brunnenrohr. Hier wird oben mit einem DN115-Kopf abgeschlossen und eine Tiefbrunnenpumpe bis ca 1m über Filterrohr hinabgelassen. Hier eine Brunnenstube einzubauen und eine ansaugende Pumpe hineinzustellen ist nicht sinnvoll.

Was noch Sinn macht: Etwas auskoffern und eine Brunnenstube um das Rohr in den Boden bauen. Die billigste Lösung wäre ein KG Wartungsdchacht oder eine Junbo Ventilbox. Das Brunnenrohr wird dann etwas gekürzt. So erreicht nan Frostschutz, Witterungsschutz und hat Platz für Filter und Pumpenschalter.



[Luzifer78]

Die Moglichkeit ist mit beiden Pumpen gegeben Brunnestube wird 1x1 Meter Schachtring mit aufgesetzten Schachtabschluss damit man sich drin ordendlich bewegen kann ist eben bei der Pumpe ne Kostenfrage. Meist kodstet ne Namhafte Tiefbrunnenpumpe mehr wie eine normale bei etwa gleicher Leistung.



[top_gun_de]

Gute Tiefbrunnenpumpen gibt es für schmales Geld. Grundfos ist fer einzige Hersteller, bei dem Tiefbrunnenpumpen extremen Aufpreis kosten. Ebara oder Pedrollo halten auch ewig und kosten um die 300€. Und: Bei gängiger Leistung gür den Hausgarten haben TBP etwa 500W weniger Verbrauch bei besserem Druck. Da wirst Du dich jahrelamg über den Mehrverbrauch ärgern.

Ein weiteer Aspekt: Optimal bewässert wird in den frühen Morgenstunden, zB 3-6 Uhr. Willst Du zu der Zeit die Nachbarn mit dem Krach einer Jetpumpe nerven?



[Luzifer78]

Ich schau mir das Heute früh mal an Ebara und Pedrollo mal raussuchen ich danke dir dafür.

mfg



[top_gun_de]

Ansonsten bleibt Dambat als "gut umd günstig", aber ohne Erfahrungen zur Langzeithaltbarkeit. Meine SDM 3,5 3-11 war beim Brunnen im Preis inkludiert und liefert ohne zu meckern optimalen Druck bei den benötigten 2500l, bei 3000 ist die Kurve auch gut. Sie ist aber erst ein Jahr im Einsatz, und die 10 Jahre oder mehr einer Markenpumpe sind nicht zu erwarten. Auf der anderen Seite ist sie für gut 150€ zu haben. Alternativlos ist sie bei Sand im Wasser, mehr als die Dambat SDM Reihe verträgt keiner.



[Moister]

Was noch Sinn macht: Etwas auskoffern und eine Brunnenstube um das Rohr in den Boden bauen. Die billigste Lösung wäre ein KG Wartungsdchacht oder eine Junbo Ventilbox. Das Brunnenrohr wird dann etwas gekürzt. So erreicht nan Frostschutz, Witterungsschutz und hat Platz für Filter und Pumpenschalter.

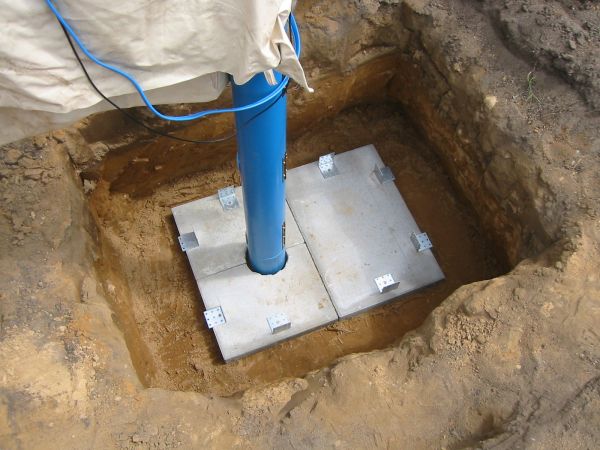

Noch billiger sind ein paar Betonplatten und Blechwinkel.

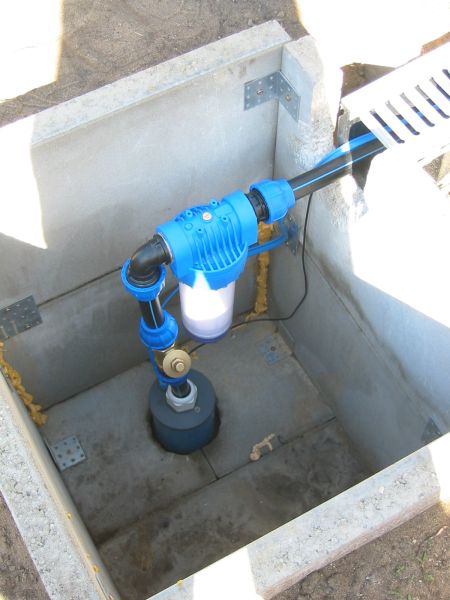

Vorteil: Da paßt sowohl ein Filter, das Rückschlagventil, ein paar Steckdosen... und der eigene Arsch rein!



[Luzifer78]

Hallo
Sorry das ich mich erst Jahre Später wieder melde. Die Wiese musste leider bis vor kurzen noch als Material Lager herhalten. Zwischenzeitig ist die Pumpenstube gebaut 2 Ringe DN 1000 und 500 hoch plus 1 Konus also 1,6 Meter unter der Pflasterfläche. Da meine 30 Jahre alte Pumpe die zZ noch an dem alten Brunnen hängt so langsam aus dem letzten Loch pfeift und das mit ordendlich Lärm.
Muss nun die Planung über denn Winter abgeschloßen und nächtes Jahr dann leider vorgezogen werden.

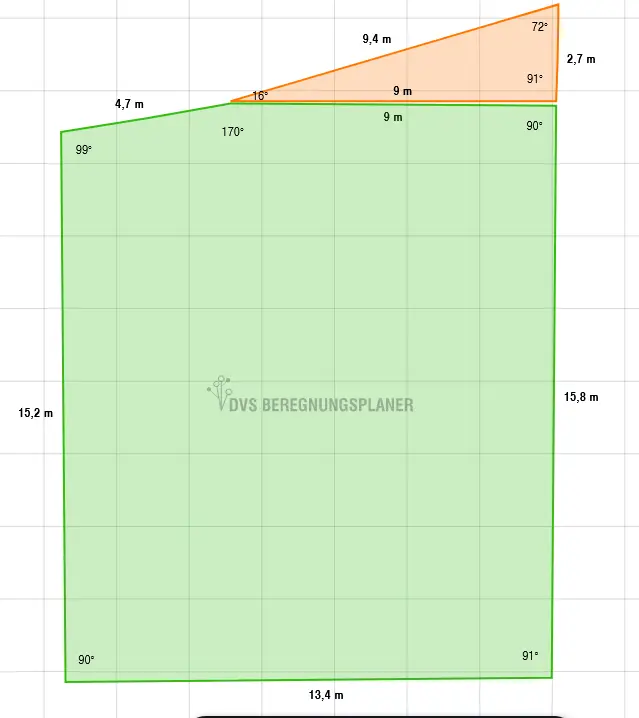

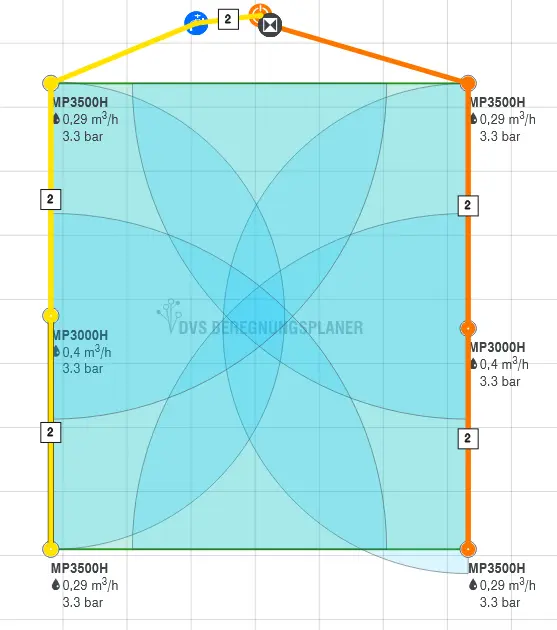

Ich habe die Wiese vermessen und hier ist die Skizze.

Die Grüne Fläche soll bewässert werden Vorgeschlagen wurden mir die Rainbird 3500 sind diese immer noch aktuell oder gibt es da mittlerweile was besseres. In DVS werden ja bloß Hunter in die Planung eingefügt. mit wieviel Druck sollte ich bei denn Rainbird rangehen bei der Zeichnungserstellung 1.7 , 2.0 , 2.5 , 3.5 , 3.8 Bar ?

da ich ja eine Brunnenstube habe meint ihr das eine Kreiselpumpe in 1.6 m tiefe leise genug wird ?
Wenn ich mir Testweise 1 Rainbird 3500 kaufen möchte sollte er mit oder ohne Rückschlagventil sein ?
Und kann ich da einfach ein Anschlussstück vom Gartenschlauch eindrehen ?

Ich bedanke mich für eure Hilfe.

mfg



[Tuatara]

Moin,

da ich ja eine Brunnenstube habe meint ihr das eine Kreiselpumpe in 1.6 m tiefe leise genug wird ?

Kommt hauptsächlich auf die Abdeckung des Schachts an, würde ich sagen. Und wie leise die Pumpe ist. Jetpumpen sind i.d.R. eher lauter, (mehrstufige) Kreislepumpen deutlich leiser. Oder du nimmst eine Tiefbrunnepumpe, dann brauchst du die Frage nicht stellen.

Wenn ich mir Testweise 1 Rainbird 3500 kaufen möchte sollte er mit oder ohne Rückschlagventil sein ?

Meinst du das Auslaufstopp-Ventil? Wenn du es verbauen möchtest, dann ja.

Und kann ich da einfach ein Anschlussstück vom Gartenschlauch eindrehen ?

Die 3500er haben 1/2" Innengewinde. Gardena-Standardanschlüsse haben 3/4" Gewinde, sind also zu groß.

Generelle Frage: Gibt es irgendwo angenzende Flächen zu deiner Wiese, die nicht nass werden dürfen?



[Luzifer78]

Moin,


Kommt hauptsächlich auf die Abdeckung des Schachts an, würde ich sagen. Und wie leise die Pumpe ist. Jetpumpen sind i.d.R. eher lauter, (mehrstufige) Kreislepumpen deutlich leiser. Oder du nimmst eine Tiefbrunnepumpe, dann brauchst du die Frage nicht stellen.

Meinst du das Auslaufstopp-Ventil? Wenn du es verbauen möchtest, dann ja.

Die 3500er haben 1/2" Innengewinde. Gardena-Standardanschlüsse haben 3/4" Gewinde, sind also zu groß.

Generelle Frage: Gibt es irgendwo angenzende Flächen zu deiner Wiese, die nicht nass werden dürfen?

Danke für die Antwort.

SAM Seal-A-Matic™ Rückschlagventile für bis zu 2,1 m Höhenunterschiede Das meine Ich.
Also muss ich eines finden mit 1/2 Gewinde Ich danke dir.
Ja gibt es die rote Fläche oben nach unten die Garage und Sitzfläche und links und rechts der Zaun .
Also die Beregnung sollte wirklich nur auf die Grüne Fläche gehen wenn durch Wind mal was danaben geht ist es auch nicht schlimm aber dauerhaft sollte es nicht sein.

mfg
